【導讀】遙控器是一種用來遠控機械的裝置?，F代的遙控器，主要是由集成電路電板和用來產生不同訊息的按鈕所組成。電子愛好者 制作遙控電路，可以選用專用集成電路板來制作，但掌握一些常用遙控電路的原理，對提高自身技術很有幫助。單通道、單用戶遙控電路是遙控電路中最簡單的一 種，電路通常用于光、聲控制。
一、光控電路圖1是采用555時基電路構成光控電路。由于它無需專用的發射器，故屬于遙測電路。光電二極管VD1 作光檢測和轉換用，視需要采用不同性能的光電二極管，可將紅外光或可見光轉換為電信號。IC1時采用NE555組成施密特觸發器，對接收到的光信號進行整 形和功率放大以驅動后續電路，驅動電流達200mA,可直接驅動繼電器或微型電機。本電路為正邏輯控制，即ICl有光照時輸出高電平，無光照時輸出低電 平。如需要負邏輯控制，只需將VDl和R1相互易位置即可。C1、R2積分電路是濾除干擾脈沖，防止誤動作。電源電壓范圍5V一12V,調試時根據需要調 R1,使電路有適當的靈敏度。本電路可用于紅外探測、防盜報警或危險禁入報警;如果本電路光檢測頭探測的是生產過程，輸出接入電子計數器，還可用于產生線 上產品數量檢測、印刷機走紙數量檢測。

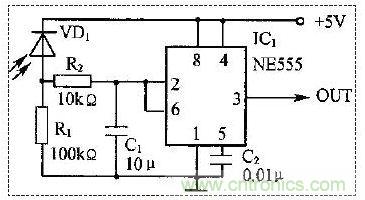

圖1 光控電路
二、聲控電路
圖2是以雙運放LM158為核心構成的聲控電路，實質上也是遙測電路。IC1-1,構成 20倍電壓放大器，將微型駐極體話筒拾取的聲控信號放大到一定幅值，經VD1整流、C3、R5濾波后送入IC1-2構成的電壓比較器。電壓比較器的基準電 壓取自R6、R7的分壓點，約0.8V.無聲控信號時，IC1⑤腳電壓為0V,小于⑥腳的基準電壓，輸出OUT=0;有聲控信號時，⑤腳電壓大于⑥腳基準 電壓，OUT=9V.調試時，調節R3可改變IC1-1的電壓增益，使接收靈敏度適宜：
也可調節R7,改變電壓器的比較電平 (基準電壓)，以兼顧靈敏度和抗干擾的要求(R7增加，抗干擾能力加強，但靈敏度低)。電源電壓范圍5~15V,IC1也可選用其它型號運放。一般來說運 放能驅動十幾毫安的負載。聲控信號可以是擊掌聲、口哨聲、敲擊聲等。本電路可用于聲控開關。

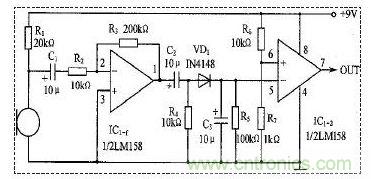

圖2 聲控電路
三、超聲波遙控發射/接收電路

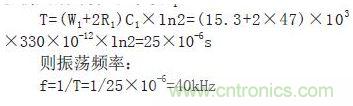

如圖3所示，超聲波發射由555定時器組成多諧振蕩器，其中RP、R1、C1為定時元件，由振蕩周期計算公式(設W1=15.3kΩ)。

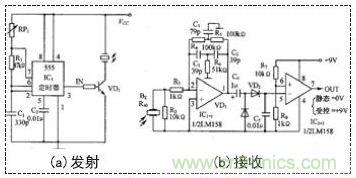

圖3 超聲波遙控發射/接收電路
調W1使振蕩頻率為40kHz,于是555的③腳輸出40kHz方波，通過T1驅動超聲發射頭T40.
超聲波接收頭為R40,必須與T40成對使用。接收電路類型和工作原理與圖2相同，不同點在于本圖中的ICl-1構成40kHz雙T網絡選頻放大;C4、C5、VDl、VD2為倍壓檢波。IC1-2電壓比較器與圖2中相同。
通常超聲波遙控距離2m~10m,可通過調整ICl_l的增益電阻R3和IC1-2比較電平電阻兼顧靈敏度和抗干擾性能。本電路可用于防盜報警或危險禁入報警。
四、紅外遙控發射/接收電路
紅外遙控發射、接收電路如圖4所示，發射電路與圖3基本相同，也是由555構成的多諧振蕩器，只不過振蕩方波驅動的是紅外發射管D1 振蕩頻率35kHz~40kHz,由RP調定。接收電路采用專用集成電路CX20106,接收中心頻率f0=30kHz~60kHz,但必須與發射端頻率 一致，由R4調定，當R4取220kΩ時，f0約為38kHz.紅外接收管PH302接收到的信號由①進入IC2,經放大解調后由⑦腳輸出。調試時，首先 調節接收電路R4,使接收頻率與發射頻率一致;然后調節R3,使電路有合適的靈敏度。本電路的遙控距離為8m~10m,可用于防盜報警;如果接收輸出端接 入電子計數器，可用于生產線上產品數量檢測;如果接收輸出端驅動三極管，再由三極管驅動繼電器，繼電器帶動電磁閥，電磁閥用來控制水龍頭，就構成了自來水 自動控制器。發射頭裝于自來水龍頭附近，發射頭可以是人體感應式，亦可是光電式，只要手靠近水龍頭，就能打開自來水閥門。當然，還可制成自動洗手烘干器。

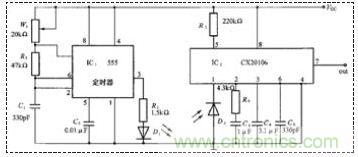

圖4 紅外遙控發射/接收電路
