【導讀】本文針對筆記本電腦常見且適用的開關電源適配器的設計方案進行了簡析，同時詳細介紹了DC-DC極的設計思路及原理，新手電源設計師可以從中借鑒。
在了解了這一開關電源適配器的PFC級工作原理和電路設計情況之后，接下來我們需要完成的是DC-DC級的設計工作。本方案所設計的雙極式電源適配器采用反激式DC-DC變換器，其變壓器的損耗較大、溫升高，而體積也比較大。為了達到最佳優化目標，我們選擇采用兩路反激變換器交錯并聯的方案，這樣每個變壓器只傳輸60W的功率，輸入電流的有效值小，可有效解決上述問題。為保障效率，我們采用電流斷續工作模式，消除輸出整流管反向恢復引起的電壓尖峰。下圖中，圖1是交錯并聯反激變換器的主要波形，輸入電流與輸出電流均倍頻，紋波大大減小，輸出的濾波電容可大大減小。
圖1反激變換器交錯并聯變換器主要波形
在這一筆記本電腦開關電源適配器的方案設計中，為了進一步提高電源適配器的轉化效率，減少能耗損失，我們所設計的這一DC-DC級的反激變換器采用具有能量恢復的電流型同步整流技術。
圖2電流型自驅動同步整流與主要波形

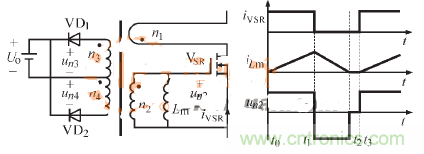

上圖中，圖2給出了的是具有能量恢復的電流型自驅動同步整流電路的原理圖及其主要波形圖。從圖2所給出的電流型自驅動同步整流電路圖中我們可以看到，當同步整流管SR有電流流過時，電流從繞組n1的同名端流進，從繞組n3的同名端流出，此時D1導通，有公式Vn3=Vo，Vn2=n2*Vo/n3，使SR開通。而當流過SR的電流為零時，電流互感器磁恢復，磁化電流iLm從繞組n4的同名端流進，此時D1關斷，D2導通。此時有公式vn4=-Vo，其中vn2=-n2*Vo/n4，則SR關斷。當電流互感器磁恢復完成時，D1、D2均關斷，Vn2=0，SR仍然關斷。
以上就是本文所設計的雙極式開關電源適配器的設計思路和方案分享，希望通過本方案的簡析和分享，為各位工程師的設計工作帶來一定的幫助。
