【導讀】一般人只知道電源線中的火線是帶電的，而對中線和地線的性質并不十分清楚，往往很容易把中線和地線互相接錯，甚至有人故意接錯，這樣會做帶來非常大的隱患和危害。

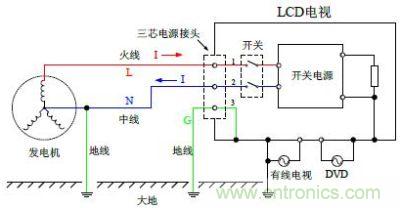

圖1：LCD 平板電視機與電網正確連接時的工作原理圖
我們舉一個電視機為例，圖1是一個LCD 平板電視機與電網正確連接時的工作原理圖。正常工作的時候，三相發電機（或三相變壓器）中的某一相220 伏交流電壓通過火線（L）和中線（N）對LCD 電視機進行供電。為了防雷，在發電機的一端，中線（N）一般都要與大地連接，由于火線（L）與中線（N）一般都是平行排列，當打雷時，雷電會同時打到火線和中線上，由于中線接地，它會把雷電的大部分能量吸收引入地球，僅有少部分能量最后轉成差模信號與輸送電壓混合在一起被傳送到用戶端。
火線（L）進入家庭后一般都用紅色導線來表示，中線（N）一般用藍線表示。為了用電安全，在用電的一端，即每個家庭中還要自己安裝一條地線（G），這條地線屬于防護地線，用于與電器設備外殼連接。其作用是讓設備外殼的電位與地球相同，避免設備絕緣不良時，機殼帶電，人體觸摸到機殼時觸電。地線（G）一般用綠黃顏色相間導線或黑線表示。在正常情況下，地線與中線的電位相同是相同的，其電位均為0。真正的地線是不允許用來傳送功率的，因為大地有電阻，當電流流過電阻時會損耗功率，另外大地也不是一個純電阻，它同時具有電容、電解、電阻和整流二極管等眾多性質，因此它的阻抗一般都是隨著電流增大而增大的。
另外，圖1中，LCD 平板電視機外殼接地的另一個主要用途是防止電磁干擾（EMI），這個用途，一般電視用戶是不清楚的。
目前，中國大部分農村或小城鎮家庭基本上都是采用雙線供電，他們根本就沒有安裝避雷地線或防護地線的概念，因此，很多公司的LCD 平板電視機采用三芯插頭供電，這對于他們來說基本沒有用處。
在一些小縣城，部分居民已慢慢開始知道有地線的概念，但在家庭電源插頭座安裝的時候，一般人只知道電源線中的火線是帶電的，而對中線和地線的性質并不十分清楚；因為，他們用電筆很容易就可以把火線檢測出來，而對另外兩條電線，他們無法識別。因此，中線和地線互相接錯時有發生。
中線和地線互相接錯對于小電器以及孤立電器來說是不容易覺察的。有些人為了偷電，還故意不接中線讓電表不轉。但如果中線和地線互相接錯，對于使用三芯電源插頭的LCD 平板電視機將產生非常大的危害或隱患。

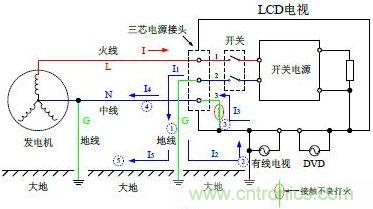

當中線和地線互相接錯時，相當于圖1中電視機的三芯插頭、座的2 號線與3 號線互相交換了位置。圖2就是電網輸電線的中線和地線互相接錯時，會引起三芯電源插頭的LCD 平板電視機發生起火故障的工作原理圖。
圖2：中線和地線互相接錯時會發生起火故障的工作原理圖
在圖2中，當電源開關合上的時候（很多用戶長年都不關電視機），220 伏交流電（電流I）將通過火線（L）經電源開關的1 腳，向開關電源供電。給開關電源供電的另一端相當于電流流出，流出的電流為I1，即電流I1 是從電源開關的2 腳流出來的。
但電流I1 沒有按圖1中的正常路線直接經中線返回發電機，而是經地線1 流入大地，然后電流I1 在大地中被分成兩路I2 和I5 ，I5 直接通過大地5 返回發電機；而I2 則通過大地與電視機的其它地線2 （比如有線電視信號線或與電視機連接的其它設備連線）流回到電視機的外殼一端，I2 電流經過有線電視信號線接口（僅舉其中之一）后變?yōu)殡娏鱅3；I3 再經電視機內的地線3 以及電視機的三芯插頭3 號線接頭，從三芯插頭3 號線接頭流出，流出電流變成I4，電流I4 再經中線4 流回發電機。
在圖2中，由于大地5 的距離遠遠大于大地2 的距離，即大地5 的回路電阻大于大地2 的回路電阻，因此電流I2 將大于I5；電流I2 將通過有線電視信號線與電視機高頻頭插口構成電源供電的主要回路。當電流I2 通過高頻頭插口時，因接頭處接觸電阻比較大將會引起發熱，或者當接頭處接觸不良時將引起打火燃燒。

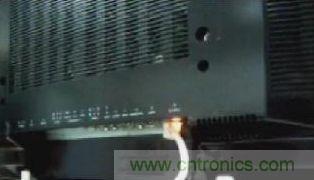

圖3就是因中線和地線互相接錯，當電視機的高頻頭插座與有線電視信號線插頭接觸不良時，產生打火的情況。
圖3：中線和地線互相接錯，產生打火的情況
除了有線電視信號線可能會引起打火燃燒外，其它與大地有連接的設備（圖2 中未畫出），如PC電腦的RGB 信號線（電腦顯示器信號線），只要與電視機有連接，均會引起打火燃燒。
實際上很多公司的LCD 平板電視機外接信號線接口的地線，都不是直接接到電視外殼的金屬板上，如高頻頭、AV 端口、RGB 接口等，都是先經過接頭與PCB 板的銅皮連接，然后再用引線或螺釘使PCB 板的銅皮與電視外殼進行電器接觸。因此，所有與PCB 板銅皮連接的連線以及接觸點都有可能因接觸不良或電流密度過大造成起火，圖3 這種起火情況只是眾多起火現象中的之一。
另外，因中線和地線互相接錯，引起電子設備打火的情況，并不只限于LCD 平板電視機，只是LCD 平板電視機這種起火情況比較普遍。如果同一棟大樓有多個用戶同時把中線和地線互相接錯，這種情況最嚴重，它相當于多臺電子設備的機內地線互相串、并聯作為交流電源輸入端，再通過大地與發電機或變壓器的中線連接，誰家電子設備的機內地線接觸不良或?qū)Ь€的截面積過小，就首先過載起火。
很多大樓起火都是由于中線和地線互相接錯引起的，所以這種情況應該特別注意。也有人故意把地線當成中線用的，這種偷電行為應該嚴懲。
