【導讀】交流電磁繼電器作為電氣控制領域的關鍵元件，憑借其獨特的工作原理和結構設計，在自動化控制、電力系統及智能設備中發揮著不可替代的作用。本文將深入探討其技術特點、選型要點及創新應用，為工程師提供全面的技術參考。
交流電磁繼電器作為電氣控制領域的關鍵元件，憑借其獨特的工作原理和結構設計，在自動化控制、電力系統及智能設備中發揮著不可替代的作用。本文將深入探討其技術特點、選型要點及創新應用，為工程師提供全面的技術參考。
核心技術原理：交流驅動的獨特優勢

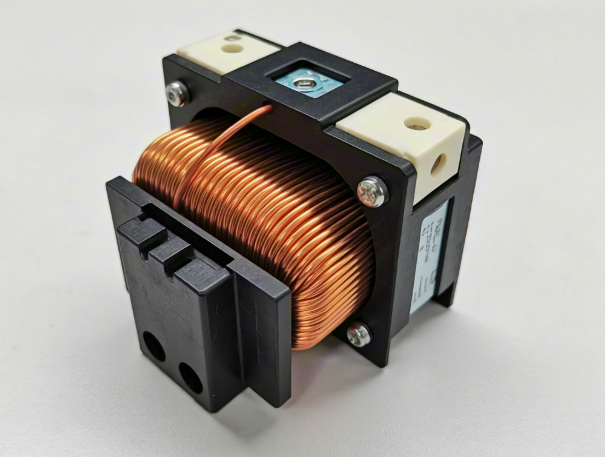

與直流電磁繼電器不同，交流繼電器采用交流電驅動電磁系統，通過在鐵芯中加入短路環有效抑制交流過零時的振動噪聲。其鐵芯通常采用疊片式結構，顯著降低渦流損耗，確保在50/60Hz工頻條件下穩定工作。
當線圈通入交流電時，交變磁場在鐵芯中產生周期性電磁力，帶動銜鐵動作完成觸點通斷。這一過程中，短路環產生的相位差磁場保證了銜鐵在電流過零時仍能保持吸合狀態，避免了觸點的持續振動。
關鍵性能參數：選型必須關注的指標
額定工作電壓與頻率
交流繼電器需明確標定額定電壓（如24VAC、110VAC、220VAC）及工作頻率（50/60Hz）。誤用直流供電將導致線圈過熱損壞，而頻率不匹配則會影響動態響應特性。
觸點容量與電氣壽命
觸點配置（常開/常閉）及負載能力（阻性/感性/容性）直接決定應用可靠性。工業級繼電器通常具備10A以上的切換能力，電氣壽命可達百萬次以上。
絕緣性能與安全認證
強化絕緣設計確保線圈與觸點間耐壓超過2.5kV，符合IEC、UL等國際安全標準，為高可靠性應用提供保障。
典型應用場景：從傳統到新興領域
工業自動化控制
在PLC輸出模塊中，交流繼電器承擔電機啟停、電磁閥控制等關鍵任務，其抗沖擊、長壽命特性滿足產線連續運行需求。
電力系統保護
作為中間繼電器在繼電保護裝置中實現信號轉換與隔離，確保主設備安全運行。
智能家居與樓宇自動化
在照明控制、空調系統中實現弱電控制強電的安全隔離，為物聯網設備提供可靠的執行層接口。
技術發展趨勢：智能化與小型化
新一代交流繼電器正朝著更高靈敏度、更低功耗方向發展。集成狀態監測、故障診斷功能的智能繼電器已開始應用于預測性維護系統。表面貼裝技術的引入使繼電器體積縮小50%以上，為緊湊型設備設計提供了新的可能。
