【導讀】在多輸入多輸出（MIMO）無線通信系統中，確保多個收發器共享一個高精度、低噪聲的參考時鐘，是保障系統整體性能（如低誤差矢量幅度EVM）的關鍵。時鐘信號在分配過程中，任何負載不匹配或信號串擾都可能導致同步失效。MAX2470與MAX2471緩沖放大器，憑借其高反向隔離度、靈活的負載驅動能力及低成本特性，為此提供了高效的解決方案。

在多輸入多輸出（MIMO）無線通信系統中，確保多個收發器共享一個高精度、低噪聲的參考時鐘，是保障系統整體性能（如低誤差矢量幅度EVM）的關鍵。時鐘信號在分配過程中，任何負載不匹配或信號串擾都可能導致同步失效。MAX2470與MAX2471緩沖放大器，憑借其高反向隔離度、靈活的負載驅動能力及低成本特性，為此提供了高效的解決方案。

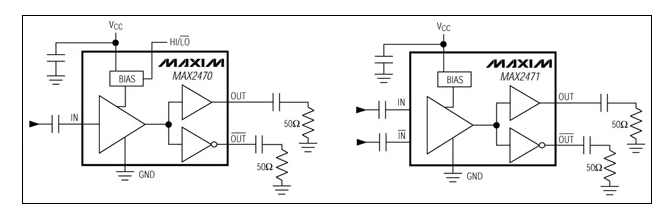

圖1. MAX2470、MAX2471結構框圖

1.1 核心特性：不止于緩沖

MAX2470/MAX2471的核心價值在于它們作為 “信號橋梁” 的穩定性。

• 高輸入阻抗：其高輸入阻抗顯著降低了緩沖器對前級VCO（壓控振蕩器）的負載效應，這對于維持VCO的頻率穩定性至關重要。

• 卓越的反向隔離：有效防止輸出端負載變化或信號反射影響敏感的VCO電路，提升了系統的整體穩定性。

• 全差分輸出：它們能直接驅動一個100Ω差分負載或兩個獨立的50Ω單端負載。這一特性使其能夠同時為混頻器和鎖相環（PLL）等不同功能的電路提供時鐘信號，而輸出間的高隔離度有效避免了通道間的串擾。

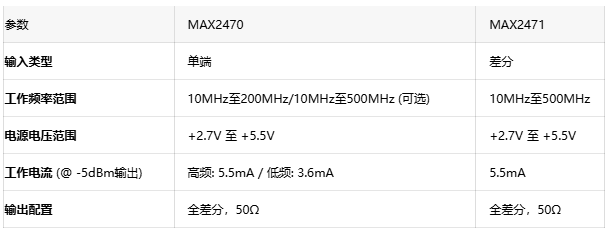

下表概述了它們的關鍵性能參數，方便設計者進行快速選型：

1.2 實戰MIMO時鐘分配：架構與要點

在MIMO系統中，一個參考時鐘源需要驅動多個物理上分離的收發器。

• 典型應用架構：參考時鐘源首先接入MAX2470的輸入端。由于其兩個輸出信號存在180°相位差，不能同時用于驅動MIMO系統中的不同收發器。標準的做法是：將其中一個輸出端用50Ω電阻進行端接，另一個輸出則分配給系統中的各個收發器。

• 功率考量：設計時必須注意，當使用50Ω負載時，MAX2470的輸出功率通常應設置為-5dBm或更低。工程師需要計算并驗證分配到每個收發器的信號功率，確保滿足其最小參考電平要求。

1.3 實現最佳性能：PCB布局與電源濾波

再優秀的芯片也離不開精心的電路板設計，尤其是在高頻應用場景。

• 電源去耦：必須使用去耦電容為電源濾波，并盡可能靠近器件的VCC引腳放置。如果電源走線較長，還應在遠端額外添加去耦電容，以抑制電源線上的高頻噪聲。

• 接地：一個完整、低阻抗的接地平面是必不可少的。器件的地引腳應通過短而粗的走線并通過過孔直接連接到主接地層。

• 信號線控制：高頻輸入和輸出端應使用特性阻抗受控的引線（如微帶線），以減少信號在傳輸過程中的反射和損耗。

總結

MAX2470與MAX2471通過提供高反向隔離、靈活的負載驅動能力及穩定的差分輸出，有效解決了MIMO系統中參考時鐘分配的關鍵難題，確保了多收發器的同步性能。結合正確的電路匹配與嚴謹的PCB布局，它們是實現高效、可靠MIMO射頻系統設計的優選器件。
