【導讀】在電動汽車與儲能系統快速發展的今天，電池模擬器正成為工程師應對復雜測試挑戰的利器。EA電池模擬器通過先進的功率電子技術和精準的電池建模，為研發人員提供了一個高度可控的虛擬測試環境。這種創新測試方案不僅能大幅降低實物電池的測試成本，還能在早期設計階段發現潛在問題，顯著縮短產品上市周期。從電池管理系統（BMS）的功能驗證到整包電池的工況模擬，電池模擬技術正在重新定義新能源領域的測試標準，為產業升級提供關鍵技術支撐。
在電動汽車與儲能系統快速發展的今天，電池模擬器正成為工程師應對復雜測試挑戰的利器。EA電池模擬器通過先進的功率電子技術和精準的電池建模，為研發人員提供了一個高度可控的虛擬測試環境。這種創新測試方案不僅能大幅降低實物電池的測試成本，還能在早期設計階段發現潛在問題，顯著縮短產品上市周期。從電池管理系統（BMS）的功能驗證到整包電池的工況模擬，電池模擬技術正在重新定義新能源領域的測試標準，為產業升級提供關鍵技術支撐。
一、電池模擬器的核心價值與應用場景
現代電池模擬器基于高頻開關技術和數字信號處理算法，能夠精確復現各類電池在不同工況下的動態特性。其核心優勢體現在三個維度：
測試安全性提升：通過模擬電池的過充、過放、短路等極端工況，工程師可以在無風險環境下驗證BMS保護策略的有效性。實測數據顯示，使用模擬器進行前期測試可減少約70%的實際電池故障測試風險。
測試效率優化：支持多通道并行測試的模擬器可同時對多個電池單元進行特性分析，將傳統測試周期從數周縮短至幾天。某電動汽車制造商采用EA PSB系列后，BMS驗證效率提升了3倍以上。
測試精度保障：高端模擬器電壓輸出精度可達±0.02%，電流控制精度±0.05%，能夠精確模擬電池內阻變化、溫度特性等細微參數，為BMS算法優化提供可靠數據支持。
二、電池模擬器在BMS開發中的關鍵應用
電池管理系統作為電池包的核心大腦，其可靠性直接關系到整個系統的安全運行。電池模擬器在BMS測試中發揮著不可替代的作用：
均衡功能驗證：模擬電池組中單體電壓的差異，測試被動均衡與主動均衡電路的性能。高級模擬器可模擬最大5%的電壓不一致性，并記錄均衡過程中的能量流動與溫升變化。
SOC/SOH算法校準：通過構建復雜的充放電循環，對比BMS估算的SOC值與模擬器輸出的基準值，標定算法誤差。優質BMS在常溫下的SOC估算誤差應控制在±3%以?xún)?nèi)。
故障注入測試：模擬過壓、欠壓、過流、短路等故障狀態，驗證BMS的保護響應機制。先進的模擬器可在毫秒級完成狀態切換，確保保護電路測試的真實性。
三、電池模擬器選型的技術要點
選擇合適的電池模擬器需要綜合考慮多項技術參數：
●動態響應能力：優質模擬器的電壓建立時間應小于1ms，電流斜率可編程范圍至少覆蓋0.1-10A/μs，以滿足電動汽車加速、再生制動等瞬態工況的模擬需求。
●輸出阻抗模擬：電池內阻隨SOC、溫度變化的特性需精確再現。高級模擬器支持多段阻抗建模，可分別設置歐姆內阻和極化阻抗，最大模擬阻抗范圍應覆蓋0.1mΩ至1Ω。
●序列測試功能：支持自定義測試序列的編輯與自動執行，單個序列應包含至少1000個步驟，支持循環嵌套與條件跳轉，這對于模擬真實路況至關重要。
四、國際主流電池模擬器技術對比

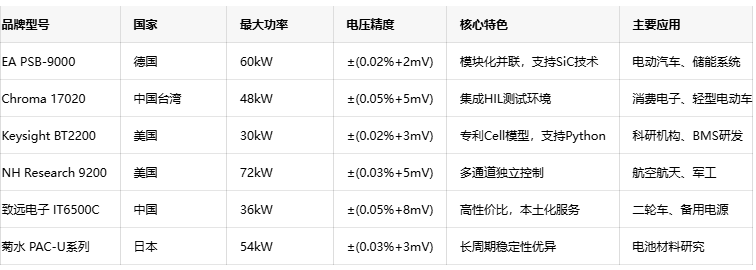

表：全球主要電池模擬器廠商技術指標對比
五、電池模擬技術未來發展趨勢
隨著測試需求的日益復雜，電池模擬器技術正朝著智能化、集成化方向演進：
●多物理場耦合仿真：下一代模擬器將集成熱-電-老化耦合模型，不僅能模擬電特性，還能預測電池在不同溫度場下的性能衰減與熱失控風險。
●云端測試協同：基于5G和工業互聯網技術，構建分布式電池測試云平臺，支持多地工程師協同完成測試方案設計、數據共享與結果分析。
●AI輔助建模：應用機器學習算法，僅需少量實測數據即可自動生成高精度電池模型，將模型參數辨識時間從數小時縮短至分鐘級。
結語
電池模擬器已從簡單的電源替代設備發展為完整的虛擬測試平臺，其技術深度與應用廣度正隨著新能源產業的擴張而持續提升。未來，隨著數字孿生技術的成熟，電池模擬器將在產品全生命周期管理中扮演更加重要的角色，為安全、高效、可靠的能源系統建設提供核心技術支撐。
