【導讀】不用兩個整流橋。用一個即可，把2個18伏交流接到整流橋的交流輸入端，把變壓器抽頭0伏接地線（線路板的地線），整流橋直流輸出+ -端接電容器濾波，電容器2個串聯之后正極接整流橋正極+，電容器負極接整流橋負極-，2個串聯的電容器中間引出一根線接地線，也就是雙18伏交流的抽頭，這樣就可以在直流輸出端得到正負20伏的雙電源了。
雙電壓整流電路需要搭載兩個橋式電路嗎？
不用兩個整流橋。用一個即可，把2個18伏交流接到整流橋的交流輸入端，把變壓器抽頭0伏接地線（線路板的地線），整流橋直流輸出+ -端接電容器濾波，電容器2個串聯之后正極接整流橋正極+，電容器負極接整流橋負極-，2個串聯的電容器中間引出一根線接地線，也就是雙18伏交流的抽頭，這樣就可以在直流輸出端得到正負20伏的雙電源了。

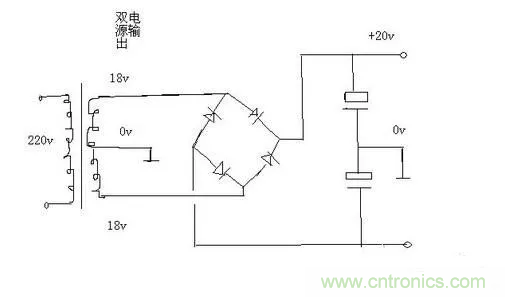

電路如圖所示：

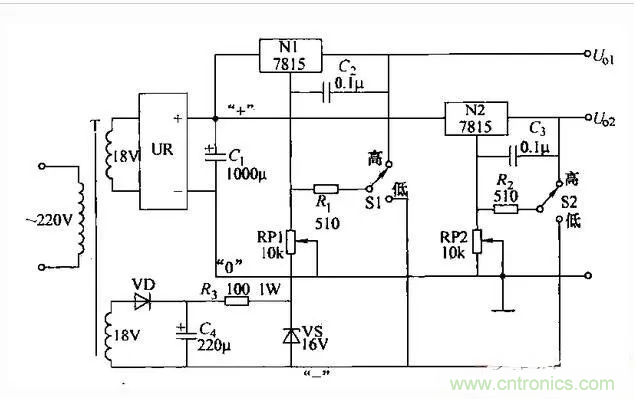

雙電壓可調整流電路設計：
所示的雙電壓可調穩壓電源線路，可作為線路實驗時經常使用的一種電源。其電流不超過1A，但兩組電壓分別可調，且互不影響。Nl、N2為78系列三端穩壓集成電路，由于其輸出電壓等于標稱穩壓值與公共接地端電壓之和，因此只要給公共端加上一個可調的正、負電壓，就可使輸出電壓高低可調。
該線路N1、N2共用一組整流電源。變壓器T的另一組輸出，經VD整流、C4濾波、焉限流、VS穩壓后，專門提供共地參考負電壓，通過開關Sl、S2可選擇加在公共端上的電壓極性，再調整RP1或RP2，便可分別調節兩路輸出電壓。
按照?qǐng)D示數據，兩路輸出電壓可在1. 5—25V范圍內連續變化，電壓穩定度也符合使用要求。當電壓調低以后，集成電路的輸入／輸出電壓差很大，功耗相應地增加，因此必須裝上散熱器。另外當選擇正參考電壓時，電位器的滑臂越接近地端，輸出電壓便越高，而選擇負參考電壓時，滑臂接近地則輸出電壓較低。RP1、RP2的選取原則是使穩壓值略高于集成電路的標稱值為宜。穩壓電路的輸入／輸出電壓差最大值一般不超過35V，因此，變壓器二次側電壓不宜高于25V，以免損壞集成電路。

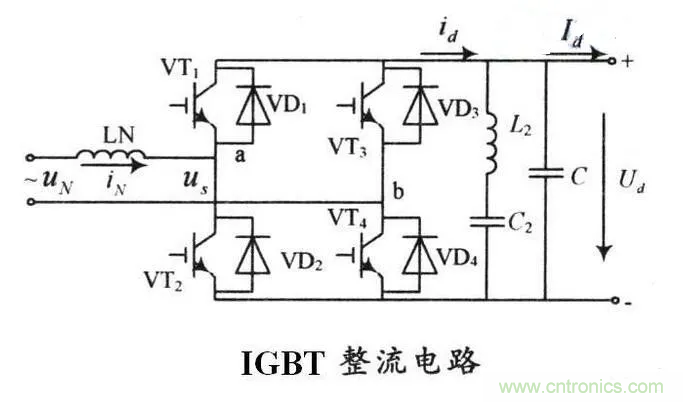

為什么整流電路通常選擇晶閘管而不是IGBT模塊？IGBT模塊整流電路圖是什么樣的？
1、因?yàn)榫чl管便宜，技術成熟，依靠變壓器技術現在已經做得非常好。
2、IGBT目前的電流不能做的很大，并聯技術國內還不過關。價格高。國外現在開始做IGBT整流的并不多。
有其上述原因。還有IGBT觸發用的是高頻輸出也呈現高頻脈沖型的，濾波要求高，如果觸發不用高頻，控制性能就顯得很糟糕。可控硅（晶閘管）就不同是個半控元件，觸發導通后波形是連續的，控制也比較容易，濾波要求也容易做到。所以一般情況下根據要求需要整流用的是可控硅，逆變用IGBT。
