滑動分壓器的技術解析與選型指南
一、定義與原理
滑動分壓器是一種通過調節電阻值實現電壓分配的可調電子元件，其核心結構由固定電阻與滑動觸頭組成，通過機械或電子方式改變接入電路的電阻比例，從而調整輸出電壓。其工作原理基于歐姆定律（U=IR）和串聯電路的分壓特性：在恒定電流下，電阻值與分壓成正比，即 U1/U2=R1/R2 。
分壓式接法的典型應用場景包括需要電壓從零開始連續調節或高精度控制的電路。例如，在實驗室測量、傳感器信號調理或音頻設備中，滑動分壓器可通過滑片位置動態調整輸出，避免因電流突變導致的器件損壞。
二、優勢分析
1. 可調性與靈活性：支持動態電壓調整，適應不同電路需求；
2. 穩定性：分壓式設計在電流恒定條件下減少電壓波動，適合精密儀器；
3. 經濟性：結構簡單，制造成本低，且維護成本可控；
4. 高頻適應性：薄膜電阻等高端分壓器可減少寄生電感，適用于高頻電路。
三、應用場景
● 實驗室設備：用于校準儀器或調節實驗參數；
● 電源管理：在AC/DC轉換器中調整輸出電壓，適配不同負載需求；
● 音頻設備：作為音量調節或信號分壓模塊；
● 工業控制：傳感器信號調理與反饋控制；
● 消費電子：如手機快充電路中的動態電壓調整。
四、成本與選型要?jiǎng)t
1. 成本構成
● 材料成本：薄膜電阻（如金屬膜）成本高于厚膜電阻，但精度更高；
● 封裝類型：貼片電阻（如0402、0603）適合自動化生產，成本低于插件式；
● 品牌溢價：國際品牌（如Vishay、國巨）價格較國內品牌（風華高科、順絡電子）高20%-50%。
2.
2. 選型關鍵參數
● 阻值與功率：根據電路最大電流和電壓計算，需留20%余量；
● 精度：精密電路需±0.1%薄膜電阻，普通電路可選±5%厚膜電阻；
● 溫度系數：高溫環境需<50 ppm/℃的金屬膜電阻；
● 封裝尺寸：高頻場景優選小尺寸貼片電阻（如0201），大功率場景用繞線電阻。
五、薄膜電阻頭部原廠對比

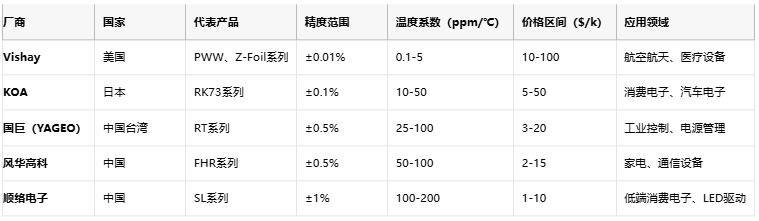

薄膜電阻以高精度、低噪聲和優異溫度穩定性成為分壓器核心元件，以下是國際與國內主要廠商對比：
國際品牌優勢：技術積累深，產品覆蓋高精度場景（如Vishay Z-Foil電阻溫度系數低至0.1 ppm/℃），但價格較高；
國內品牌優勢：性價比突出，供貨周期短，適合中低端市場（如風華高科FHR系列成本僅為國際同類產品的30%）。
六、原廠選型策略
1. 性能優先：高精度場景選擇Vishay或KOA，確保長期穩定性；
2.成本敏感：國產風華高科、順絡電子可滿足多數工業與消費需求；
3. 供貨保障：評估交期與庫存，避免供應鏈中斷（如2025年國產芯片因關稅政策獲政策扶持，替代加速）3；
4. 環境適配：高溫/高濕環境需選用抗硫化電阻（如大毅TA-I系列）2。
七、發展趨勢
1. 高集成化：如ST意法半導體的ST-ONEHP控制器，集成GaN驅動與協議芯片，簡化分壓電路設計6；
2. 高頻高效：ACF拓?fù)浣Y(jié)合GaN器件（如TI UCC28780）實現MHz級開關頻率，提升功率密度6；
3. 國產替代：政策驅動下，國產廠商（如納芯微、圣邦微）加速技術突破，搶占TI、ADI市場份額3。
總結
滑動分壓器作為基礎電路模塊，其選型需綜合考慮性能、成本與供應鏈穩定性。國際品牌在高端市場占據技術優勢，而國產廠商憑借性價比和政策紅利快速崛起。未來，隨著新材料（如GaN）與集成技術的應用，分壓器將向高頻、高密度方向演進，為新能源、自動駕駛等領域提供更優解決方案。
