一、結構與材料差異
1. 線繞電阻
采用鎳鉻合金、康銅等高電阻率金屬絲繞制在陶瓷或云母骨架上，外層涂覆絕緣釉層或環氧樹脂保護。其阻值由繞線長度、線徑及合金成分決定，典型溫度系數為±5–50 ppm/℃，精度可達±0.01%（E96系列）。
2. 金屬膜電阻
通過真空沉積或?yàn)R射工藝在陶瓷基體表面形成鎳鉻合金薄膜，利用激光切割調整阻值。薄膜厚度通常在納米級，溫度系數為±5–50 ppm/℃，精度范圍±0.1%–1%。

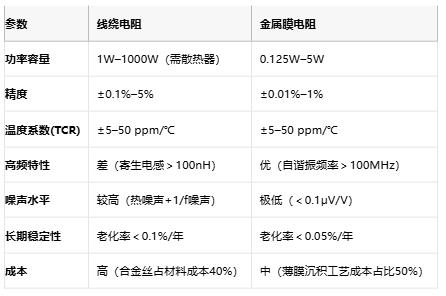

二、性能參數對比
三、核心優勢與應用場景
1. 線繞電阻優勢
●高功率耐受：支持瞬態電流＞300A，適用于變頻器制動單元、電焊機限流電路。
●極端環境適應性：工作溫度范圍-55℃~+300℃，通過AEC-Q200車規認證，用于航天器溫控系統。
●精密測量：0.01%精度型號用于萬用表校準基準源。
2. 金屬膜電阻優勢
● 高頻性能：寄生電感＜0.1nH，適用于射頻匹配網絡（如5G基站PA電路）。
● 微型化：0201封裝（0.6×0.3mm）適配可穿戴設備，功率密度達0.5W/cm3。
● 成本效益：單價低至0.01美元（0603/1kΩ），主導消費電子市場。

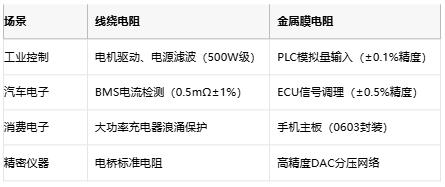

典型應用對比
四、成本與選型策略
1. 成本結構分析
● 線繞電阻：材料成本占比65%（合金絲40%+陶瓷基板25%），精密繞線工藝良率需＞99%。
● 金屬膜電阻：基板成本30%，真空鍍膜設備折舊占50%，規模化生產可降本30%。
2. 選型決策樹
● 高功率（＞50W）或低溫漂（＜10ppm/℃）→ 線繞電阻
● 高頻（＞100MHz）或微型化（＜0805封裝）→ 金屬膜電阻
● 成本敏感（單機用量＞1,000pcs）→ 金屬膜電阻
● 車規/軍工認證需求 → 線繞電阻

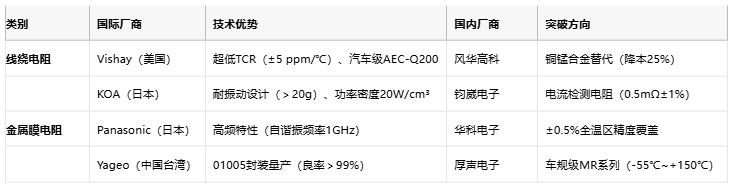

五、頭部廠商技術對比
六、技術發展趨勢
1. 線繞電阻：
● 高頻化：開發無感繞線技術（寄生電感＜10nH）適配1MHz以上應用。
● 智能化：集成溫度傳感器（I2C接口）實現實時監控。
2. 金屬膜電阻：
● 材料革新：石墨烯基薄膜研發（功率密度提升3倍）。
● 柔性化：可彎曲基板技術突破（曲率半徑＜1mm）。
七、總結
線繞電阻與金屬膜電阻的差異化技術路線，映射出電子產業對功率密度、精度及環境適應性的多維需求。在高功率工業控制與極端工況下，線繞電阻以“能源衛士”的角色確保系統穩定運行；而在高頻通信與微型化設備中，金屬膜電阻則憑借“精密觸角”賦能技術迭代。
未來，隨著寬禁帶半導體器件（如SiC、GaN）的普及，電阻器將面臨更高頻、更高功率的協同挑戰。無論是線繞電阻的無感繞線技術，還是金屬膜電阻的石墨烯基薄膜，創新方向始終錨定一個核心：讓電流控制更精準，讓能量轉換更高效。這一目標的實現，既需要技術路線的理性選擇，亦離不開產業鏈的生態共榮。
