【導讀】有很多學員在平常問問題的時候，老是會問到：我這個 BGA 扇孔完成之后，我覺得不會很好或者還有一些孔沒有扇出來，那么我怎么 BGA 里面的過孔跟走線全部進行刪除，然后重新扇一個出來呢？我們今天就針對于這個操作去進行詳細的講解，不是很理解的學員可以跟著教程一步一步來。
有很多學員在平常問問題的時候，老是會問到：我這個 BGA 扇孔完成之后，我覺得不會很好或者還有一些孔沒有扇出來，那么我怎么 BGA 里面的過孔跟走線全部進行刪除，然后重新扇一個出來呢？我們今天就針對于這個操作去進行詳細的講解，不是很理解的學員可以跟著教程一步一步來。
1

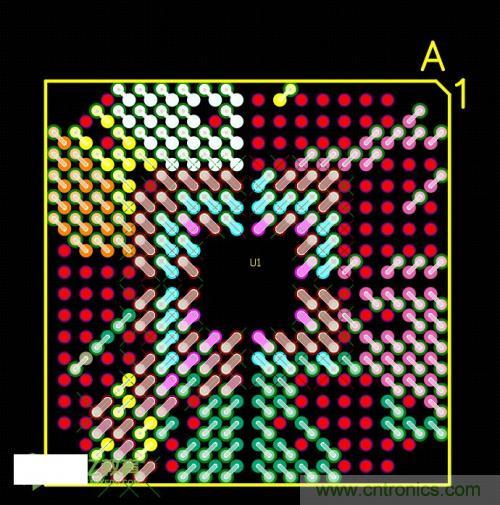

如下圖中的為例，是已經(jīng)扇好的 BGA 元器件：
我們想要重新對于這個 BGA 元器件進行扇出，那么就需要將這個元器件里面的過孔與走線進行扇出。
2

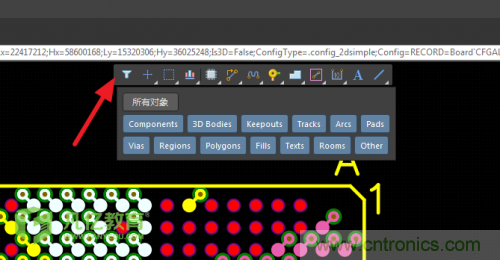

上面的工具欄中找到我們的過濾器:

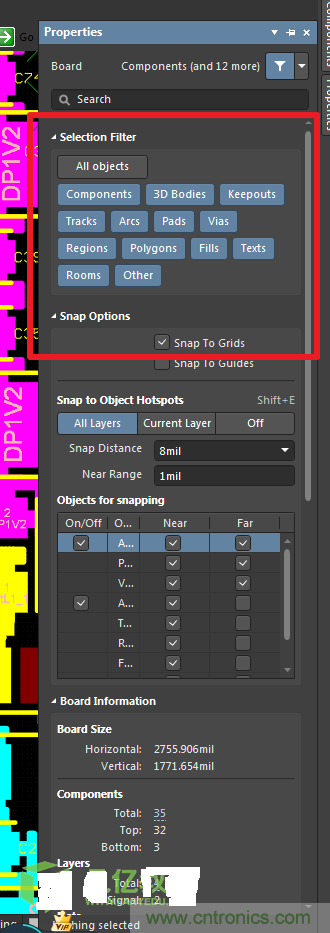

過濾器還有一種打開方式就是在我們的屬性框中進行打開，所以打開一個命令的方法多種多樣，我們最好可以全部掌握：
3

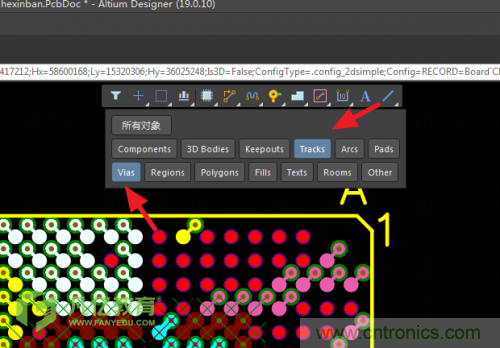

因為我們要刪除的是走線跟過孔，那么我們就在過濾器中只選擇過孔與走線，那么在框選的時候就能只將這兩者選中了：
4
過濾之后，我們直接對 BGA 正常的框選就好了，就只能把 BGA 里面的過孔與走線選中其他的元素不會被選中，這正是我們需要的。另外說一句，這個選擇對于整個 PCB 設計板都是有效的，意思就是在整個 PCB 板上只能選中走線與過孔，這就是過濾器的功能：
可以看到走線與過孔已經(jīng)全部被選中了。
5
接下來我我們直接采取刪除功能就可以了：

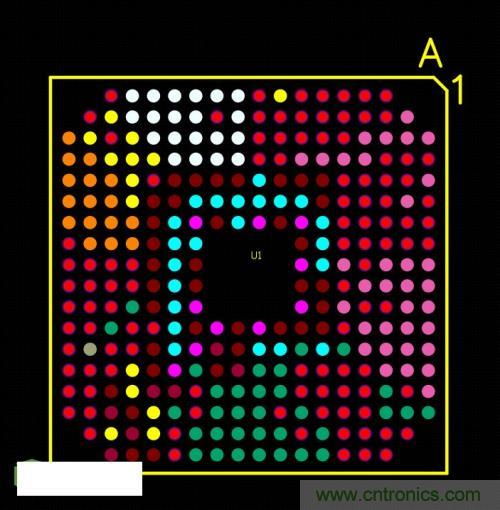

可以看到我們的過孔與走線已經(jīng)被全部刪除了，在 BGA 元件里面的，那么我們又可以重新對于 BGA 進行扇孔了。
