天氣越來越冷，改一個遙控關機躺在床上不用下地就可以切斷交流電。

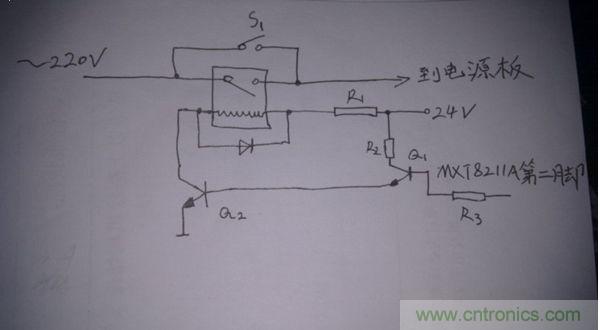

原理圖：
只按一下s1，電源接通得到24v及MXT8211A第二腳電壓。Q1、Q2導通,繼電器吸合.機頂盒進入正常工作狀態。
關機時，按下機頂盒遙控器的待機鍵。機頂盒接收信號后MXT8211A第二腳失電，Q1、Q2截止,繼電器斷開，220v切斷。電源板上輸出有24v,3.3v兩組。
或者說的簡單易懂點：
原理應該是：在用遙控器開關機頂盒情況下，MXT8211A的第二腳有電壓變化，所以就利用他這個一點 將信號接電阻引出，把信號經過三極管放大信號 輸入繼電器 。就能做到開關的作用。
這根本不需要什么原理圖，只要解碼板，在開關機的時候，只要發現解碼板電路區域有電壓變化情況下，應該都能引出一些信號做開關（當然要測試機器工作正常）。看吧。這位技術達人就是恰巧用到這一點，很聰明。真是值得學習。
[page]
下面來具體看看如何改裝的！

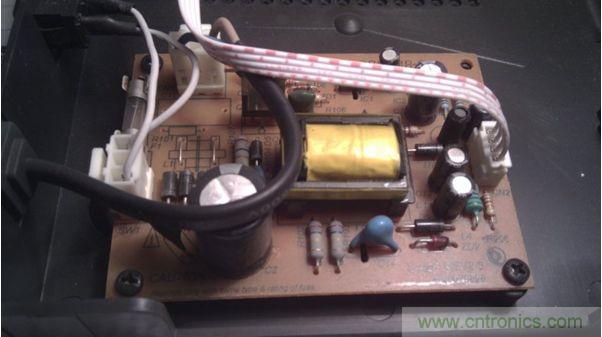

這是電源板

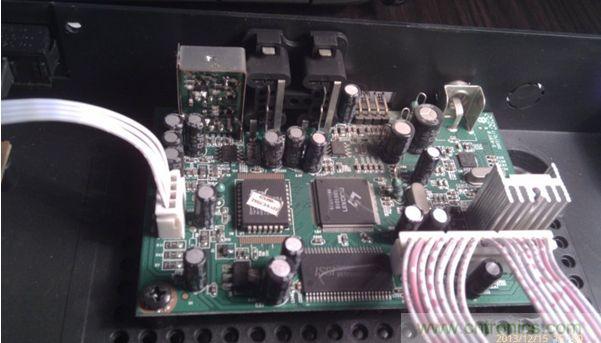

這是解碼板

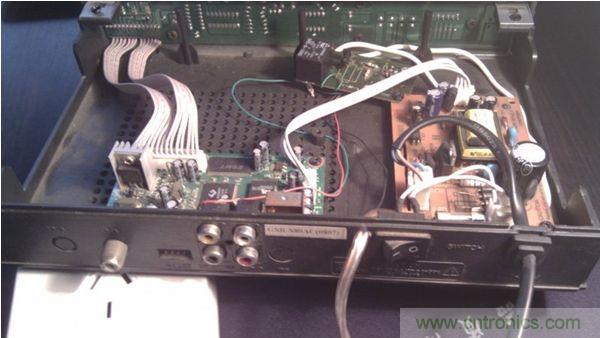

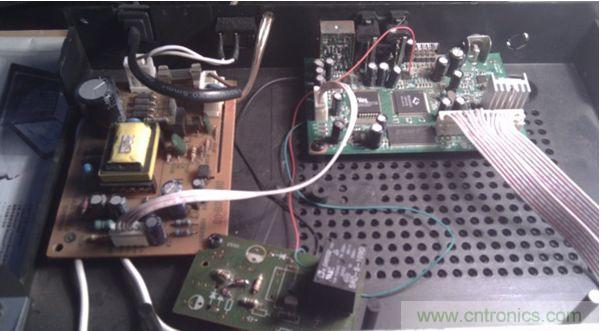

這是改造后的樣子，紅線是信號線，藍線是繼電器的控制線，黑線是底線，從電源板到小板的兩個白線是220v(就是開斷這根線來切斷主電源而且是全部關掉)。
[page]

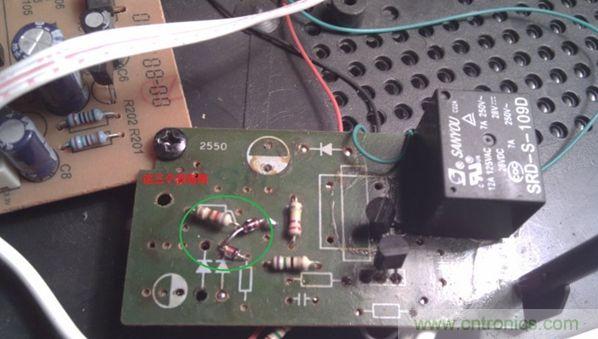

加了個繼電器，兩個三極管，五個電阻和一個二極管(三極管把解碼板的小信號進行了兩級放大,電阻是偏置作用)。

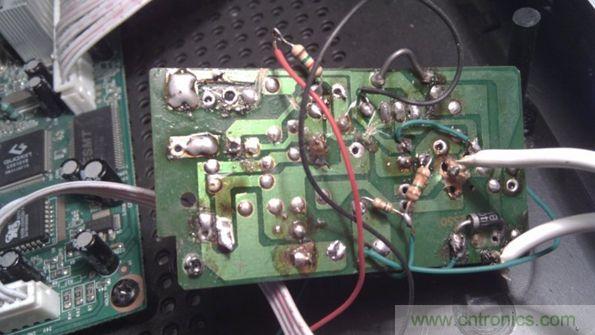

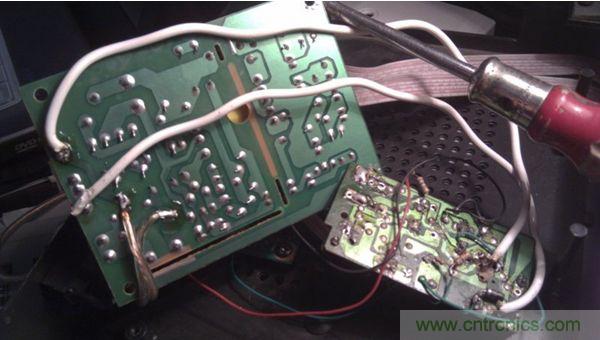

背面
[page]

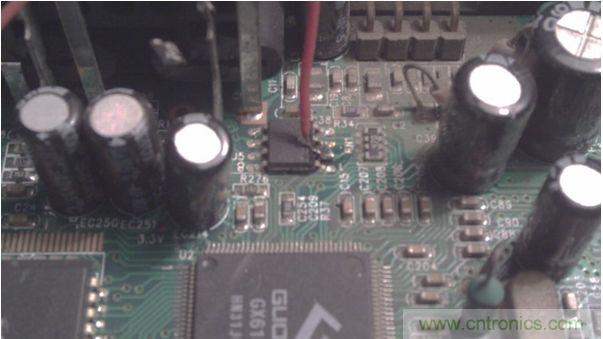

從這里引出開關機時的信號

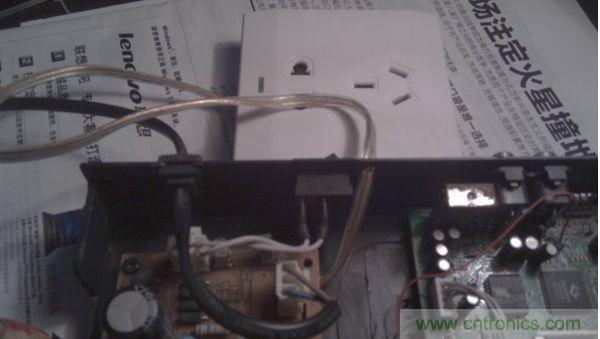

加了個電視機插座，關機時連接收機和電視同時切斷220v。
