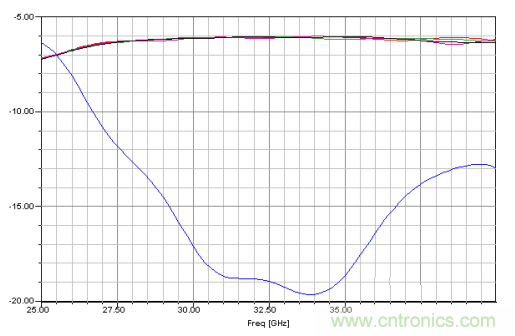

功率分配器通過 HFSS 仿真的結果如圖 2 所示:
(a)幅度
(b)相位
圖 2 功率分配器的仿真結果
從圖 2 中可看出,四路功率分配器可以在寬頻帶內實現功率分配,且輸入端口回波損耗小于 -15dB。同時,由于功分網絡的對稱性,其相位一致性很好。
三、功率合成網絡設計
探針式波導 - 微帶過渡是毫米波平面集成電路中應用最為廣泛的一種過渡結構,根據微帶電路平面與波導中波傳播方向的關系不同可分為兩種結構形式,一種是微帶電路平面與波導中波的傳播方向垂直,如圖 3 所示;另外一種是微帶電路平面與波導中波的傳播方向平行,如圖 4 所示。
本文采用圖 4 所示的微帶平面與波傳播方向平行的結構實現 Ka 波段波導 - 微帶的過渡。在這種結構利用一段起耦合作用的微帶探針把波導中的電磁場耦合到微帶中,并經過一段高阻抗線過渡到 50Ω微帶線。采用適當?shù)鸟詈铣叽缫詼p小微帶電路對波導內部電場的影響。

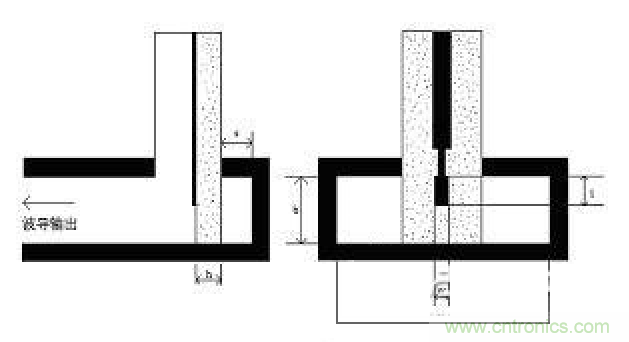

圖 3 微帶平面與波傳播方向垂直
圖 4 微帶平面與波傳播方向平行
四路功率合成網絡的模型如圖 5 所示:
圖 5 四路功率合成網絡的模型

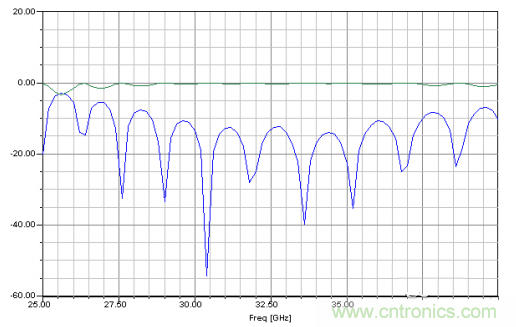

首先,四路等功率分配網絡把波導能量等分到四路減高波導,然后通過波導 - 微帶探針過渡,經四路功率合成網絡實現功率合成。仿真結果如圖 6 所示:
圖 6 中可看出,在 31GHz-38GHz 的頻率范圍內,合成網絡背靠背仿真的輸入和輸出端口回波損耗小于 -12dB,插入損耗小于 0.6dB。
圖 6 功率合成器仿真結果
四、結論
本文提出了一種適用于毫米波頻段的基于波導的四路空間功率分配 / 合成網絡。該網絡利用矩形波導作為輸入和輸出端口,通過一分四功率分配結構進行功率分配 / 合成。經 HFSS 軟件仿真和優化,該結構呈現出極低的插入損耗和回波損耗,是一種具有實用價值的功率合成結構。
