BPXZ串聯諧振的工作原理是利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上的電壓。它的操作方法介紹如下：
1.電纜試驗操作：

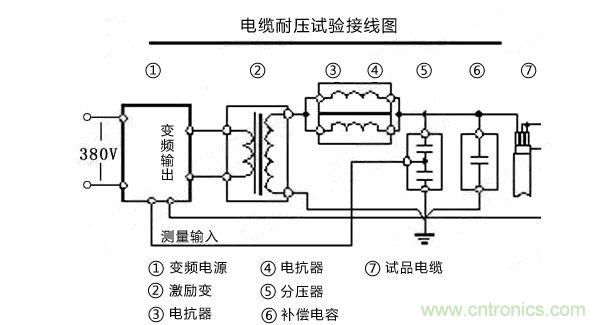

現場接線示意圖
注意事項：
（1）BPXZ串聯諧振用于10KV電纜的耐壓裝置，勵磁變壓器一般接低端；
（2）用于10KV和35KV電纜的耐壓裝置，10KV電纜耐壓勵磁變壓器接低端，35KV電纜耐壓勵磁變壓器接較高端；
（3）用于10KV、35KV和110KV電纜的耐壓裝置：10KV、35KV電纜耐壓勵磁變壓器接低端，110KV電纜耐壓勵磁變壓器接高端；
2.電機耐壓試驗操作:

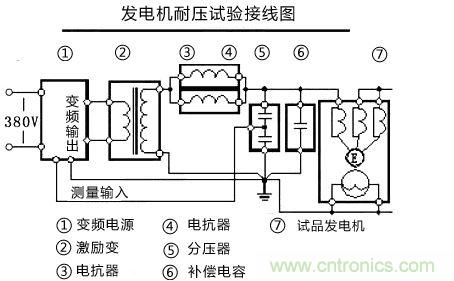

現場接線示意圖
注意事項:
（1）BPXZ串聯諧振用于電機的耐壓裝置，勵磁變壓器一般接低端；
（2）用于電機和電纜的耐壓裝置，電纜耐壓勵磁變壓器接低端，電機耐壓勵磁變壓器接高端；
（3）通常情況下，用于電機耐壓的諧振裝置兼容較低電壓的電纜。
3. GIS、開關及變壓器試驗操作：

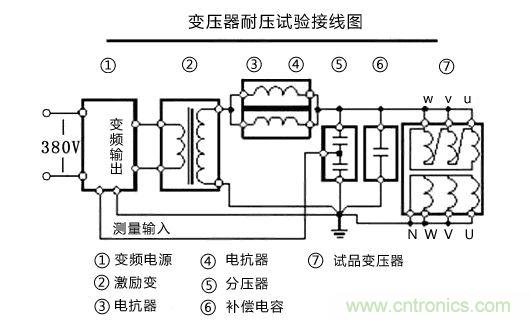

現場接線示意圖
注意事項:
（1）BPXZ串聯諧振用于開關、GIS、變壓器的耐壓裝置，勵磁變壓器的輸出電壓一般較高；
（2）用于開關、GIS的耐壓裝置，勵磁變壓器接高端，變壓器耐壓勵磁變壓器接低端；
（3）通常情況下，改種型號的諧振裝置兼容較較短長度的電纜，勵磁變壓器接低端；
（4）用于開關及較低電容量的試品交流耐壓試驗時，需要將所有電抗器串聯在高壓回路中，可以確保諧振；
（5）用于開關、GIS、變壓器的耐壓時，需要將電抗器串聯連接，電抗器串聯只數按照實際的試驗電壓確定。
[page]
4.通用操作步驟:
正確按照接線示意圖及相關要求連接試驗回路，在現場設置試驗警示標記，正確設置各項試驗參數。
（1)自動試驗:
進入圖2界面，點擊“自動”，進入下圖4界面，點擊“啟動”，“確認”，則自動進行調諧、升壓、計時、降壓。

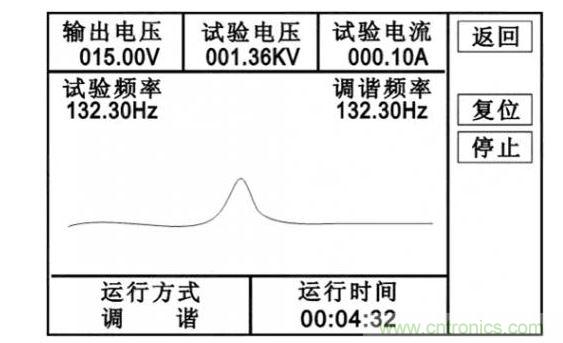

界面依次如下：調諧
升壓：

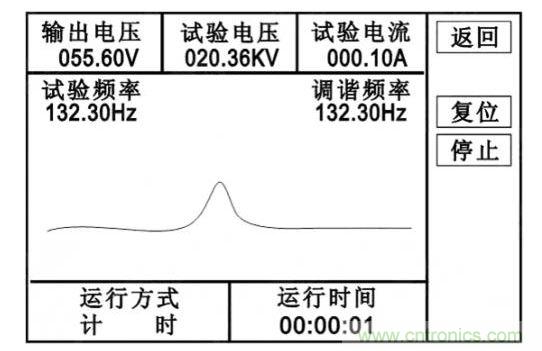

計時：
降壓：
試驗完成：
在試驗過程中出現保護動作時，均有相關界面顯示。
（2）手動/半自動試驗：

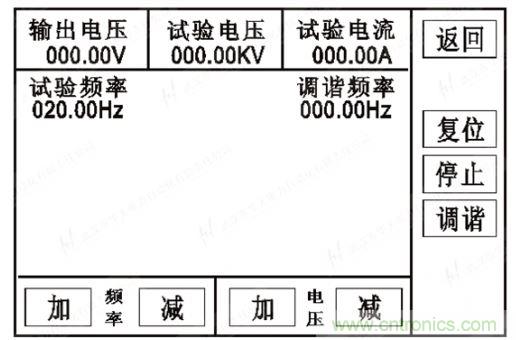

進入圖2界面，點擊“手動”，進入下圖4界面，點擊“啟動”，“確認”，則可以進行手動/自動調頻、手動升降壓。
圖6
半自動試驗：點擊“調諧”，則自動調諧，調諧完成后點擊電壓“加、減”手動升壓。
手動試驗：點擊頻率“加、減”，則手動調諧，調諧完成后點擊電壓“加、減”手動升壓。
5.資料查詢及輸出試驗結果
進入圖2界面，點擊“資料”，進入資料界面，點擊“上頁”，“下頁”，可以調閱歷次試驗記錄，在用戶要求時，可以升級為帶USB接口的，插入U盤，點擊“保存”即可以把當頁試驗記錄輸入到U盤保存。
