【導讀】LinkSwitch-LP 系列旨在取代手機/無繩電話、PDA、數碼相機和便攜式音頻播放器等應用中輸出功率 < 2.5 W 的低效線頻線性變壓器電源。LinkSwitch-LP 還可用作白色家電等應用中的輔助電源。
LinkSwitch-LP 系列旨在取代手機/無繩電話、PDA、數碼相機和便攜式音頻播放器等應用中輸出功率 < 2.5 W 的低效線頻線性變壓器電源。LinkSwitch-LP 還可用作白色家電等應用中的輔助電源。
LinkSwitch-LP 將高壓功率 MOSFET 開關與 ON/OFF 控制器集成在一個設備中。它完全由漏極引腳自供電，具有低 EMI 的抖動開關頻率，并且具有全面的故障保護。自動重啟可限制過載和輸出短路條件下的器件和電路耗散，而遲滯過溫保護會在熱故障期間禁用內部 MOSFET。EcoSmart 技術使設計能夠輕松實現 < 150 mW 的空載功耗，滿足能源效率要求。
LinkSwitch-LP 的設計目的是在輸出功率低于 2.5 W 時無需初級側鉗位電路，從而顯著減少組件數量和總系統成本。圖 1 顯示了基于 LinkSwitch-LP 的 2 W 電源，不帶初級側鉗位。LinkSwitch-LP 系列經過優化，當變壓器上的輔助或偏置繞組提供反饋時，可提供近似的 CV/CC 輸出特性。這非常適合取代工頻變壓器的應用，提供兼容的輸出特性，但過載、短路電流和輸入線電壓變化較小。

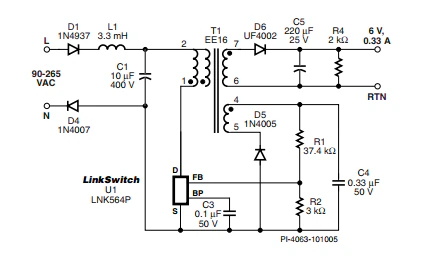

在無鉗位設計中使用 LinkSwitch-LP 的基本電路原理圖。
快速開始
LinkSwitch-LP 反激式設計流程圖
