【導讀】作為一個DIYER，擁有一個自己做的簡單而又可靠的穩壓電源是一件蠻必要的事情，因為很多時候你需要一個實用的電源來讓自己的實驗做的更順利。正好最近朋友買了一個朗訊的通信時鐘，需要一個功率比較大的穩壓電源，我就抓住這個機會，給大家講講怎樣自己做一個電源吧。其實最主要的原因，是成品太貴了……嘿嘿。
制作的時候蠻匆忙的，忘記拍照了，以下就成品的圖來講解一下。
1 工具和材料
- 936焊臺
- 斜口鉗
- 尖嘴鉗
- 鑷子
- 焊油
- 無鉛焊錫
- 手持萬用表
- 電動起子
- 手電鉆和若干鉆頭
- 手動攻絲器和攻絲鉆頭
- 電磨
- 紐子開關
- 鐵皮儀表外殼
- 28V100W環形變壓器
- 標準3口電源插座（和電腦電源后面的一樣）
- LED一個（最好是綠色）
- 3.5K歐姆1/4W電阻一個
- 120歐姆1/4W電阻一個
- LT1083CT一個
- 5~10K歐姆可調電阻（3296型）一個
- 二極管1N4007一個
- 全橋一個
- 貼片散熱器一個
- 電腦CPU散熱器和風扇一個
- LM7815一個
- 鉭電容35V22UF一個
- 尼龍扎帶若干
2 正面圖解

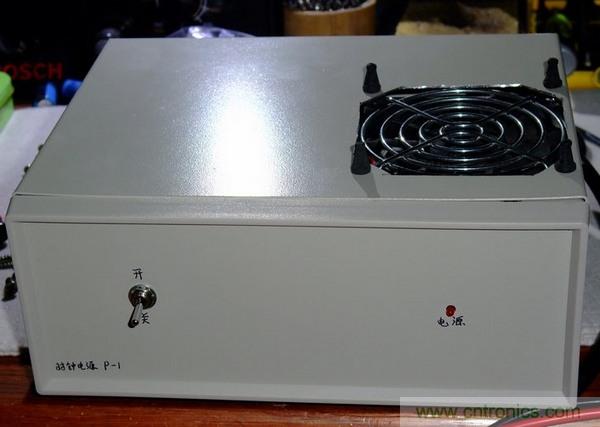

這是一個通用的鐵皮儀表用外殼，原來想用全鋁結構的外殼，好處是可以外殼直接散熱，可惜沒有找到合適的，因為變壓器的體積太大了。正面是一個扭子開關，以及一個LED電源指示，在這里用的是紅色（一般來說電源指示要用綠色的才妥當，但手上只有紅色的了，就用上了。）。上面用電磨開了一個孔，用來安裝滾珠散熱風扇，沒有用螺絲釘固定，而是選擇了減震橡膠，這樣可以降低一些風扇的震動聲音。
3 尾部圖解

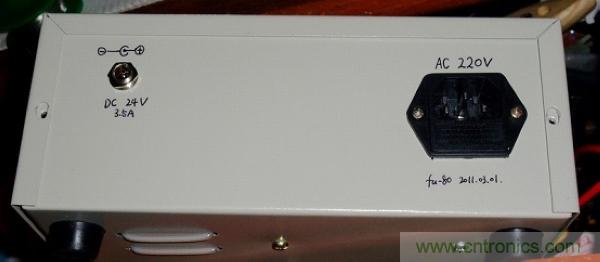

這是尾部，電源線的插口是3眼通用的，和你電腦機箱上的電源線一樣，方便更換。電源輸出口用的5.5MM通用輸出端子，內芯為正極，外殼為負極。
4 內部圖解

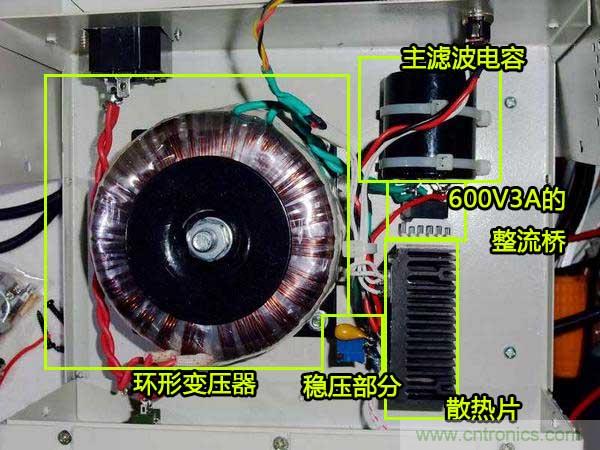

這是內部的全貌，很丑吧……其實DIYER做的東西只要可靠實用就好了。
那個最大的東西是定做的環形變壓器，優點是體積小功率大漏磁小，價錢也貴一些，參數是28V 100W的，相當于28V3.5A。右邊用扎帶固定黑色部分的是主濾波電容，耐壓63V10000UF。
可能有人要問了，為什么前面是28V這里卻要用到63V呢？其實之前的電壓值是交流電壓，在整流之后，其電壓的波動最大值是28V*1.414=39.592V，按照一般來說電解電容的電壓分檔是25V-35V-50V-63V這樣的話，選擇50V耐壓是最經濟實用的。但是我們DIYER手上未必總有合適電壓的電容啊，所以我就提高了一下選擇電容的耐壓值，也正好手上有63V10000UF電容，這就用上了。超余量使用元器件，雖然成本會增加，但是其可靠性和壽命都會延長很多。
焊接在其腳上的帶小散熱片的東西是600V3A的整流橋，相當于4個二極管橋接。由于通過電流比較大就加了一塊散熱片。如果機箱外殼是鋁的，也可以直接抹上導熱硅脂直接鎖定在外殼上散熱，溫度更低。
再往下，帶黑色散熱片的就是穩壓電源的主電路。當然，這塊散熱片小了點，要是喜歡無風扇的話，散熱器的體積大概要大個4~5倍。

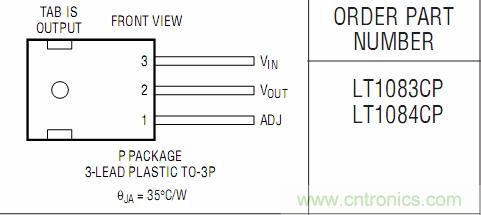

因為要輸出比較大的電流2A左右，而我又想在保證電路簡潔和性能的情況下盡量少花費，所以在這里我選擇了美國LT公司的LT1083CT型三端可調穩壓器，當然，是拆機的，全新的很貴的說……
5 電路部分

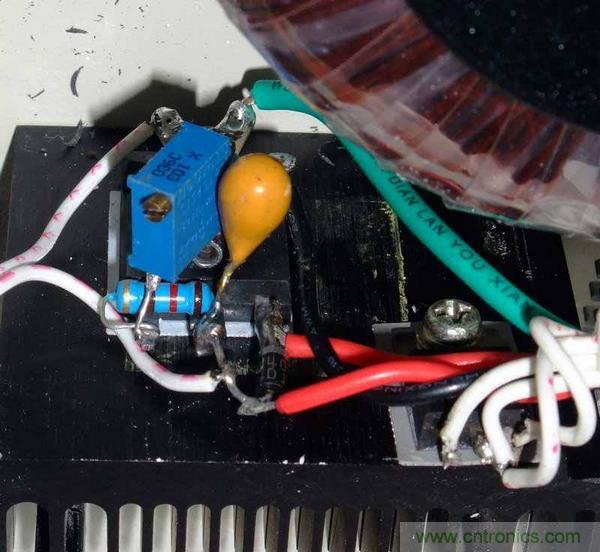

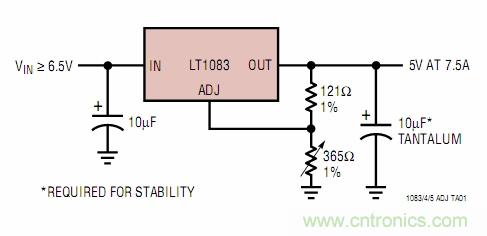

電路很簡單，對其基本電路要稍加修改。輸入電壓大概在直流40V左右，輸入鋁箔電容的容量是10000UF，ADJ端的可調電阻阻值用的是10K歐姆的3296精密可調電位器，輸出用了一顆35V22UF的鉭電容，因為鉭電容的阻抗相當小，高頻特性也相當好，在這里可以相當于一顆1000UF的普通電解電容的輸出性能，甚至更好。

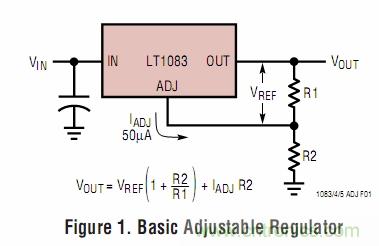

三端可調穩壓器的輸出電壓由R1和R2的比值來確定，通常R1的取值是100歐姆到120歐姆，而且輸出電壓總是小于輸入電壓。
再看看其輸出特性，現在我們的供電電源是40V左右的直流，輸出是24V直流，中間有16V的電壓差，根據圖表，只要散熱良好，讓我用的變壓器全功率工作都行。實際上我應該降低一些電壓差的，因為電壓差越高，穩壓器的發熱也就越大。這是我做的不好的地方，定做變壓器的時候沒有好好的計算參數，隨口就報了個28V……

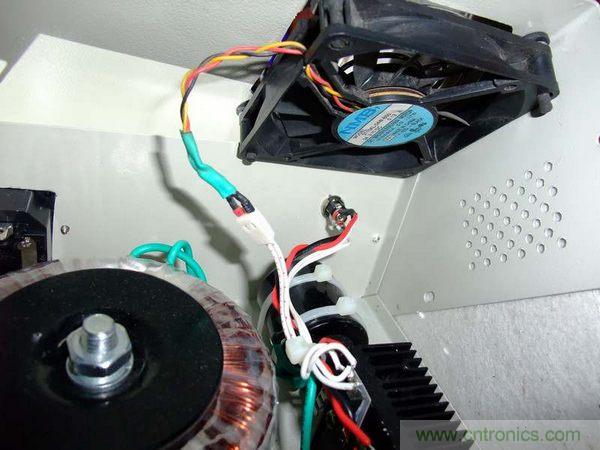

頂部開了孔，安裝了一個8015的11葉扇葉靜音風扇，是NMB（日本美培亞）的，24V直流供電。為了降低噪音，另外安裝了一塊LM7815來降低供電電壓，降低轉速和噪音，并且可以隔離一些風扇的干擾。因為三端穩壓器的金屬背板通常都是和其電壓輸出腳連接在一起的（并不絕對），所以都用絕緣子和絕緣散熱硅膠墊來和散熱器絕緣并且導熱，防止短路。
6 測試

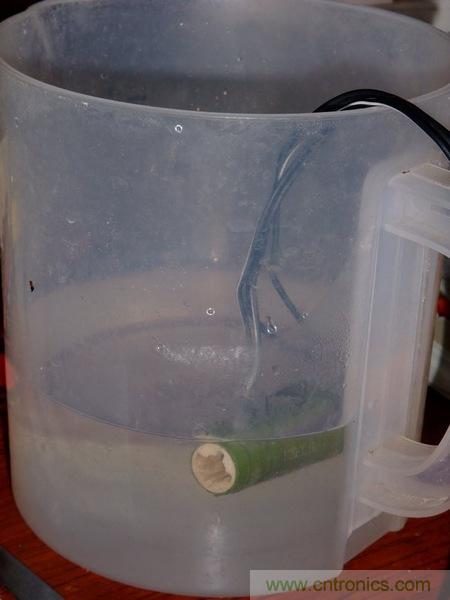

最后就是全功率測試了，根據實際使用情況，電流是在2A左右，然后逐漸降低到1A以下，那么，我在24V端直接接一個功率電阻就可以了。電阻選用的是25W10歐姆的陶瓷芯繞線功率電阻，電阻上的電流是24V/10歐姆=2.4A，實際功率消耗是24*2.4=57.6W，遠超過電阻的承受功率，那就水冷吧，直接丟水杯就可以了。持續工作了一個小時，水溫熱，內部穩壓器和整流橋的溫度也能接受，基本上電源就做成功了。
好吧，到此我的任務完成了，但是我們DIYER自用的電源，不能這樣簡單，比如可以在輸出口接一個電壓表，串聯一個電流表，這樣可以監視實際的電壓值和電流消耗；3296電位器可以換成大型一點的多圈可調電位器，安裝在面板上，這樣就可以調整輸出電壓的大小。這個電路而言，可以輸出1.25V~35V電壓范圍內無極可調。更改一下甚至可以輸出降低到0V。要是電流需求不大，可以換成更廉價的三端穩壓器，比如LM317T，輸出電壓和LT1083CT的范圍一樣，電流最大1.5A（需要妥善散熱），腳位的定義是一樣的。還可以根據其穩壓性能，做一個電池的充電器。甚至可以作為一個音頻功放來使用，雖然其音質不咋地……打開你的思維，可以玩的地方還有很多哦！
