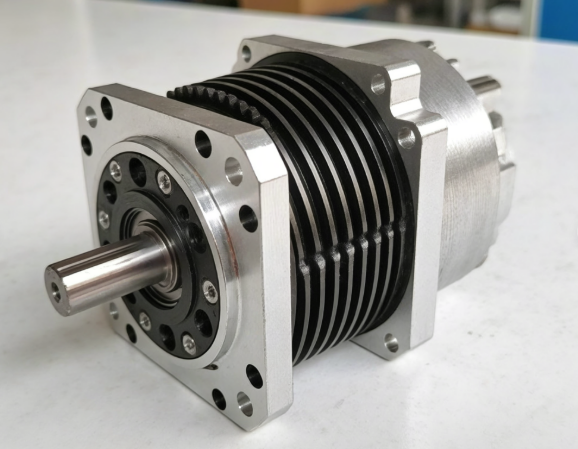

作為一名電子工程師，我們早已熟悉步進電機的基本原理——將電脈沖轉換為角位移的執行器。但要在項目中真正發揮其最大效能，僅停留在“發脈沖就能轉”的層面是遠遠不夠的。本文將從驅動架構、控制策略與工程實踐三個維度，對步進電機進行深度剖析。
一、核心驅動架構：不止是L/R與恒流之分
雖然市面上常見的驅動器分為L/R（電壓驅動）和恒流（電流驅動）兩大類型，但現代應用幾乎全部由恒流驅動器主宰。其核心在于通過PWM斬波方式，在電機繞組中維持一個恒定電流，從而在寬轉速范圍內提供相對穩定的扭矩。
關鍵技術點：
●斬波方式：混合衰減 是目前的主流選擇，它通過在PWM周期內結合快衰減和慢衰減，有效優化了電流紋波和噪聲表現，其調節是驅動器性能調優的關鍵步驟。
●電流設定：通過驅動器上的DIP開關或控制器軟件設定的參考電壓（Vref）來精確設定輸出電流。電流并非設得越大越好，超過電機額定值會導致嚴重發熱和效率下降。
二、控制策略的精髓：微步進的真實作用
將基本的200步/圈（1.8°）通過驅動器進行細分，如8細分、16細分、256細分等，已成為標準操作。但工程師需明確微步進的兩個核心價值：
1. 平滑性與振動抑制：這是微步進最主要的作用。它通過正弦-余弦電流波形，將每一步的機械位移分解為更小的微步，極大地平滑了運動過程，尤其是在低速和中速區域，有效消除了共振和可聞噪聲。
2. ****有限的分辨率提升：理論上，256微步能將分辨率提升到51200步/圈。然而，由于電機自身制造公差、磁路非線性和負載擾動，微步的機械定位精度并不具備絕對的線性關系**。在高細分下，許多微步點實質上是“偽分辨率”，主要用于平滑而非精確定位。
工程建議：在要求高勻速性的場合（如3D打印、掃描），盡量使用高細分。在要求絕對定位精度的場合，仍需依賴完整的整步或半步作為可靠的定位點。
三、系統設計關鍵：如何確保開環控制的絕對可靠
步進電機最大的優勢也是其最大的弱點——開環控制。一旦發生失步，系統將徹底失去位置信息。確保其可靠性的策略是一個系統工程：
●扭矩冗余設計：確保電機的保持扭矩遠超負載所需的最大靜態扭矩和加速扭矩，通常需要 30%-50%的安全裕量。
●加減速曲線優化：避免突然的啟動/停止和高加速度，使用S形或梯形速度曲線來平滑過渡，減少慣性沖擊。
●電源功率充足：驅動器的供電電源功率必須足夠，電壓應高于電機額定電壓以提供高速區的電流建立能力。
●熱管理：步進電機在靜態鎖定時依然會滿額發熱。設計時必須考慮散熱路徑，必要時使用散熱片或強制風冷。
四、進階技術：閉環步進的崛起
為解決傳統步進電機的失步痛點，閉環步進 技術應運而生。它在電機后端集成一個編碼器，實時反饋轉子的實際位置。
●工作原理：驅動器比較指令位置與實際位置，一旦檢測到位置誤差超出容限，便會立即調整電流矢量進行補償，從而避免失步積累。
●核心價值：
不失步：從根本上解決了開環系統的核心故障。
更高效率與更低溫升：系統可根據負載動態調整電流輸出，在輕載時自動降低電流，顯著降低發熱。
更高速度與加速度：由于不怕失步，可以驅動電機運行在更接近其物理極限的速度下。
閉環步進正在成本與性能之間，為伺服系統提供了一個強有力的替代方案。
五、選型流程與實戰清單
1. 確定負載特性：計算負載的轉動慣量，并折算到電機軸端。
2. 確定運動曲線：明確所需的位移、速度、加速度和時間。
3. 計算所需扭矩：加速扭矩 = (負載轉動慣量 + 電機轉子慣量) × 角加速度 + 負載摩擦扭矩。確保電機的牽入扭矩（Pull-in Torque）曲線能滿足快速啟停要求，牽出扭矩（Pull-out Torque）曲線能滿足勻速運行要求。
4. 選擇電機與驅動器：根據計算出的扭矩和速度需求，選擇型號，并確保驅動器電流與電機匹配，且細分功能滿足運動平滑性要求。
5. 電源選型：電源電壓和電流需滿足驅動器要求，并留有余量。
結語
步進電機是一個經典而強大的控制元件。從簡單的L298N模塊到精密的數字式閉環驅動器，其技術生態在不斷演進。深入理解其驅動內核、理性看待微步進技術、嚴謹進行系統可靠性設計，并擁抱閉環等新技術，將使我們能夠游刃有余地應對各種精密運動控制挑戰，設計出更穩定、更高效、更智能的機電一體化系統。
