【導讀】一臺型號非常老的筆記本，或是主板已經損壞的筆記本，多少會讓人有點“雞肋”的感覺：幾乎沒有什么實用價值，丟了又覺得可惜，其實這種情況下，我們可以讓筆記本再發揮一點余熱，將其屏幕拆卸下來，改造成液晶電視。
廢物利用：操作簡單，所需工具也不復雜
將廢舊筆記本的液晶屏拆下來改造成液晶電視，無疑是一件“變廢為寶”的好事，由于配套產品已經非常成熟，因此用戶并不需要太高深的技術，只需多一點耐性和細心，就可做到完美改造。
所需的工具也并不復雜，只需螺絲刀，熱熔膠，小刀等家庭常見工具。實現過程也較為簡單，線將液晶屏從筆記本上拆下，記錄下面板的相關信息后到網上購買合適的驅動板和外殼，收到后再將液晶面板和驅動板組合起來，最后安放到外殼里面即可。
小心拆下筆記本顯示屏
要對筆記本屏幕進行改造，第一步要做的自然是將其拆卸下來。筆記本電腦的屏幕通過一根屏線和一根電源線和主板連接，拆卸的時候注意不要損壞這兩根線，特別是其中的電源線。由于屏幕特別薄，因此拆卸的時候一定要小心，否則很可能導致?lián)p壞。
在將屏幕整體取下之后，還需要做進一步的分解，才能將液晶面板分離出來，由于在后面的操作中我們需要了解液晶面板的詳細信息，因此這一步是必須的。對付塑料的邊框和頂蓋，使用一般的美工刀，按自內向外的方向，小心劃開即可。如果屏幕的邊框的金屬材料的，就只能使用銼刀一點點銼開，注意這個過程中一定要非常小心，不能損壞到液晶面板。

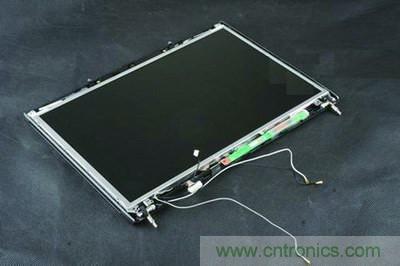

拆下的筆記本液晶屏，還需去掉外殼
選購套件：全套大約需花300元
有了液晶面板，還需要購買驅動電路和外殼。在網絡上搜索“液晶，四合一”就可以找到很多。賣家往往將驅動電路等多種所需元件集合成一個套件來進行銷售。其中集合了液晶顯示器，電視等多種功能，并且附帶遙控器，也就是所謂的“四合一”或“三合一”套件，價格一般在200元左右。
不過在購買之前，用戶首先需要確定一點：自己手中的液晶面板是什么型號的。首先查看液晶面板的背部，應該有一個小的標簽，上面記錄了面板的生產廠家和型號，將其抄寫下來交給驅動套件的賣家，他就會為您選擇合適的驅動套件，并且做好相應的設置，讓您拿到后裝上就可以使用。有時賣家還需要了解面板的接口情況，比如屏線是多少針等等。
銷售套件的商家手里常常還會有液晶顯示器外殼出售，15英寸以內的價格一般在100元左右，用戶如果想省事也可以直接購買外殼。

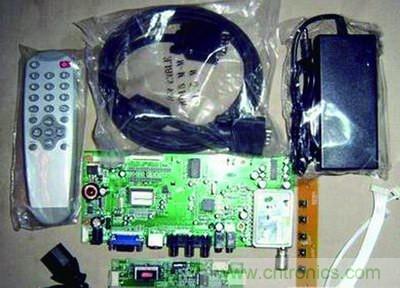

驅動板套件
安裝過程：一定要小心操作
1、首先將屏固定到外殼的面框里，把面框向下放到一個平臺上，然后將液晶面板放上去。不過盡管用戶能夠買到尺寸對應的外殼，但螺絲孔位往往是無法對應的，因此一般采用熱熔膠來固定要更方便一些，固定的強度也很高。
固定時注意別損壞液晶面板
2、接下來需要配好驅動板，以及按鍵、遙控、喇叭線等附件，這是一塊“四合一”驅動板，同時具備VGA，S-video，AV端子，電視等接口。具體的連接方法可根據說明書操作，也可以要求賣家在發貨前將所有附件都連接好。
按照說明書連接很簡單

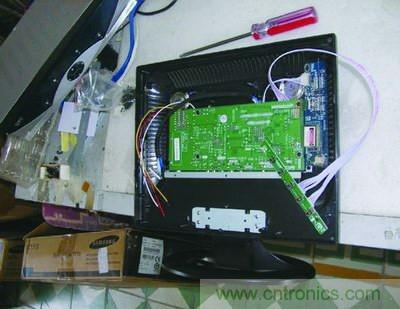

3、將連接好的驅動板、線路、按鍵、遙控線路裝入后殼，并且初步接好線路。這個時候一定要注意，按鍵的位置要和前面板上的按鈕相對應。
按鍵和前面板的按鈕要注意對應

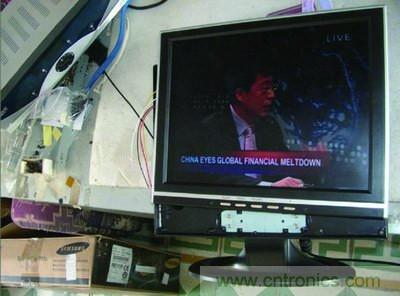

4、將前面框部分接入，把液晶面板和驅動面板用屏線連接起來，并且插上供電口，然后接上電源和信號源開始試機，如果能順利出現圖像和聲音，那么就組裝成功了。如果沒有，則最大的可能就是驅動板沒有配置正確，這時候需要及時聯系賣家。
5、對內部電路進行最后一次整理和緊固，為了保證液晶面板和驅動板的散熱，內部的這些連接線應該以“集中，靠邊”的原則進行整理。同時所有的線纜在確定整理完成后，最好能用熱熔膠固定起來。
6、最后將顯示器的前后外殼都合起來，再進行烤機測試，具體方法是將顯示器亮度開到最大，然后連續開機播放影片12小時以上，如果這個過程顯示器都沒有出現任何問題，就說明此次組裝成功。一個原本廢棄的液晶屏被改造成為一個液晶電視，還可以通過VGA接入成為電腦顯示器，而花費僅在300元左右。
此時不必將外殼合攏
整理線后最好將其固定

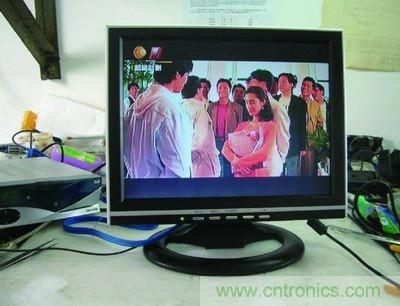

完成的液晶電視
透明外殼更具個性化
也有更多的DIY用戶并不喜歡購買現成的外殼，因?yàn)檫@堆似乎并不好看的塑料居然要花費100元左右，而且如果用戶如果有進一步的改造計劃，比如將這個顯示屏放到機箱上或者光驅位上面，那么這個外殼反而會成為一個累贅。所以在這里另外介紹一種簡易而且花費更少的外殼方案。

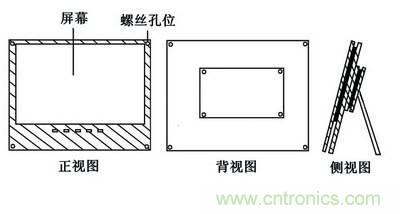

簡易外殼設計示意圖
首先找到一個大一點的透明壓克力板，厚度最好能在5mm左右。這在一般的小廣告店，裝修材料店都可以很輕易地找到，其面積最好為液晶屏的尺寸的3倍，花費大多在20元以內。
接著將這塊壓克力板切開為兩塊，分別用作前后面板。按照液晶屏幕的尺寸，在前面板上切開一個方形的口，而下方則留出稍寬一點，并在上面留出按鈕的位置。接著根據前面板大小，將后面板進行同樣的切割，不過用不著開口。有了前后兩塊面板，我們就可以使用螺絲將液晶面板固定在兩者的中間。
接著再切割兩塊小一些的壓克力板，這是用于固定驅動板等，因此具體大小要根據驅動板的大小而定。將其中一塊用螺絲和液晶背面的壓克力板連接，之所以用螺絲連接，是為了方便日后的改造，比如將液晶安裝到機箱上，如果用戶沒有這樣的打算，也可以直接采用熱熔膠來連接。將驅動板等用熱熔膠固定在這塊壓克力板上之后，再用另一塊覆蓋到上面，并且同樣用螺絲連接，這樣做是防止其他物體碰到驅動板。

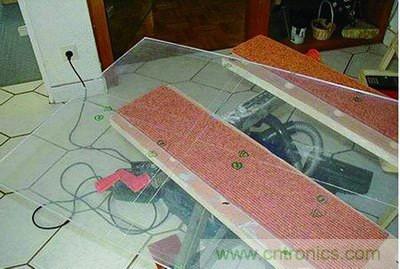

打孔時一定要事先標注
最后，需要在背部安裝一個支架，可以很簡單地用一根切割下來的邊角料來支撐，為了美觀可以將其打磨一下。最終的成品就這樣簡單地支在桌面上，很像時下流行的數碼相框，透明的邊框使液晶看上去科技感十足。

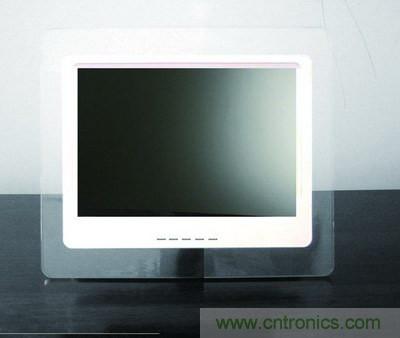

完成的產品和數碼相框很相似
風險提示：液晶屏切不可野蠻拆卸
整個改造過程中，從筆記本電腦中取出液晶屏是最為危險的，稍有不慎就可能造成屏幕損壞，因此這一步用戶一定要足夠小心，寧可讓進度放慢一點，也一定要保證不損傷到屏幕。其次是確定屏的型號，如果給錯了型號，賣家在調試驅動板時就可能出錯，那樣會帶來很多麻煩。最后就是提醒用戶，在購買套件時，除了向賣家提供準確的液晶屏信息，還要注意一定要提醒賣家做好所有的測試和連接工作再發貨。
