【導讀】Diodes 微功耗全極性霍爾效應開關AH1806 & AH1808，工作在電源電壓范圍為2.5V至3.6V，并使用微功率休眠功能，平均電源電流僅為8uA。是便攜式和電池供電設備的理想選擇。
達爾科技推出AH1806和AH1808中，高靈敏度微功耗全極霍爾效應開關IC，專為便攜式和電池供電設備，如手機，手提電腦和攝像機。兩個高靈敏度霍爾效應板和斬波穩定架構的基礎上，AH1806和AH1808在整個工作范圍內提供可靠的解決方案。AH1806和AH1808高靈敏度微功耗全極霍爾效應開關IC，高靈敏度的霍爾效應開關進行了優化，工作在電源電壓范圍為2.5V至3.6V，并使用微功率休眠功能，平均電源電流僅為8uA。AH1806和AH1808具有漏極開路輸出的靈活性。封裝有SOT553和行業標準的SC59封裝。

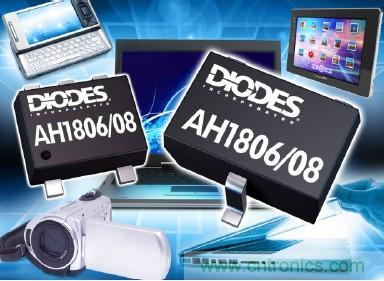

圖1：達爾科技推出的AH1806和AH1808
產品特色
專為便攜式和電池供電設備
Supply voltage designed for battery applications (2.5V to 3.6V)
Micropower operation with an average supply current of 8uA at 3V
高性能和高可靠性
High sensitivity with tight operating window (less magnetic spread)
高性能和高可靠性
High sensitivity with tight operating window (less magnetic spread)
Operating temperature range -40oC to 85oC
High ESD rating of 6kV
低高度的封裝解決方案
Small low profile SOT553 package is 1.6mm x 1.6mm x 0.6mm
產品方塊圖
低高度的封裝解決方案
Small low profile SOT553 package is 1.6mm x 1.6mm x 0.6mm
產品方塊圖

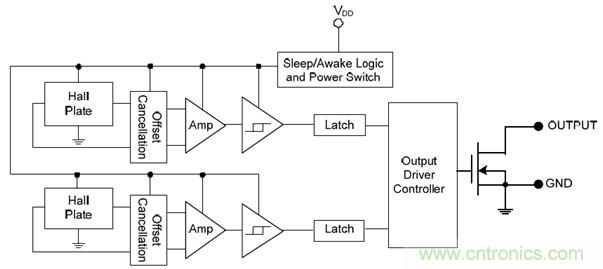

圖2：產品方框圖（1）
圖3： 產品方框圖（2）
規格說明
應用的產品，如：
•Cover Switch in Clam-Shell or Slide Type Cellular Phones
•Display Switch for Portable PCs
•On/Off Switch for PDAs and Digital Cameras
•Contact-Less Switch in Consumer Products
電氣特性
電氣特性

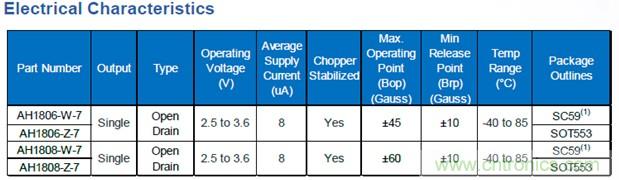

表為產品的電氣特性
