- DS3231/DS3232在實時時鐘設計上的優勢
- 可降低系統電流損耗
- 加入了溫度控制寄存器，提高了精度
隨著DS3231超高精度、I²C*兼容的集成RTC/TCXO/晶振的推出,DallasSemiconductor再次刷新了單芯片實時時鐘精度的紀錄。DS3231在整個工業溫度范圍內(-40°C至+85°C)提供±3.5ppm的精度。器件每隔64秒(64s)測量一次溫度，通過調節晶體的負載電容，使其在指定溫度達到0ppm的精度，最終達到提高時鐘精度的目的。
電流損耗

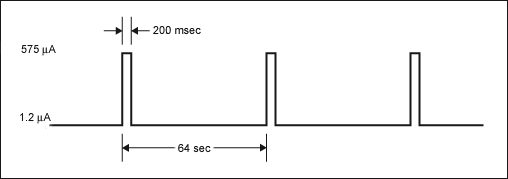

周期性地測量溫度使得器件在短時間內(最差情況下為200ms)的電流損耗增大。圖1給出了DS3231在最差情況下的電流損耗，計算中假設電池電壓為3.63V，I²C兼容接口不工作。
圖1.DS3231在最差情況下的電流損耗
最大平均電流由下式?jīng)Q定：
DS3231數據資料提供的最大平均電流是3.0µA，這一結果表明，由于溫度檢測使得器件的總電流損耗提高了250%！這一電流增量對于要求延長備用電源(如：鋰電池或超級電容)工作時間的應用很難接受。
降低電流損耗

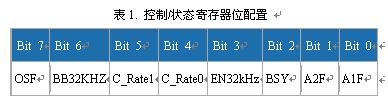

DS3232/DS3234在用戶可編程寄存器中提供了一個域，允許用戶延長溫度更新的時間，從而降低平均電流損耗。兩款器件在控制/狀態寄存器中提供C_Rate位，用來設置四種不同的溫度更新周期。寄存器定義如表1所示。

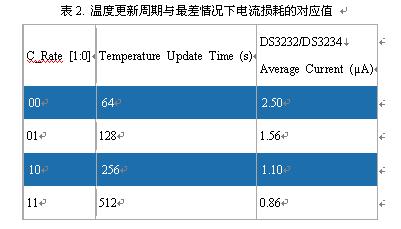

表2列出了DS3232/DS3234溫度更新周期與最差情況下電流損耗的對應值。計算中假設電池電壓為3.63V，I²C兼容接口不工作。C_Rate位上電時默認為0,對應于64s的溫度更新周期。
通過設置,可以將備用電池的使用壽命延長65%。
精度
在溫度變化較快的環境下，延長溫度更新周期會降低時鐘精度，但對溫度保持穩定或溫度變換緩慢的工作環境，對時鐘精度的影響很小。
溫度控制

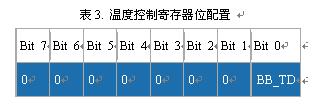

DS3234加入了溫度控制寄存器，當器件由備用電源供電時可以禁止溫度更新。寄存器中的BB_TD位控制溫度測量禁止。該位上電時的默認值為0，溫度更新功能有效。寄存器定義如表3所示。
該位使能后會降低備用電源的電流損耗，但是，由于沒有溫度更新，將會降低時鐘精度。
DallasSemiconductor推出的DS3231/DS3232/DS3234集成RTC/TCXO/晶體通過設置溫度更新周期，能夠在保持較高時鐘精度的同時大大降低電流損耗。
