【導讀】LED照明以其光效高、能耗低、壽命長、光衰小等優點，逐步取代白熾燈，被廣泛應用于各個領域。隨著時間推移，市場也對LED提出了新的挑戰，智能照明、環境感光設計以及智能模塊化已經成為LED發展的主流趨勢。
LED照明以其光效高、能耗低、壽命長、光衰小等優點，逐步取代白熾燈，被廣泛應用于各個領域。隨著時間推移，市場也對LED提出了新的挑戰，智能照明、環境感光設計以及智能模塊化已經成為LED發展的主流趨勢。
LED照明的進展及中國政策動向
目前，LED的特性得到了大幅改善，LED筒燈和改裝燈泡已經擁有比現有技術(白熾燈、鹵素?zé)艉途o湊型熒光燈)更高的光效；預計未來幾年LED成本將持續下降，可降低LED燈泡及燈具的成本；與2010年的研究相比，LED價格已經加速下降(每年下降13%至24%)。
在政策方面，許多國家出臺政策鼓勵LED照明產業發展。例如，中國國家發改委近期發布了《半導體照明節能產業規劃》，規劃到2015年LED功能性照明產品市場占有率達20%以上，LED照明節能產業產值年增長30%左右，2015年產值達4,500億人民幣(720億美元)；而且，到2015年60W以上普通照明用白熾燈泡將全部淘汰。
通用照明LED驅動器的挑戰
通用照明功率范圍寬，LED通用照明包括：住宅(3W–15W)，如800lm的60WA-19燈泡；商業及建筑物裝飾照明(15W–75W)，如2,800 lm的4英尺長T8燈管；戶外及基礎設施(75W–250W)，如13,000lm的150W金鹵燈。
這些LED驅動器遇到了許多挑戰：能效至關重要，因?yàn)楣潭襞菪螤羁蓪?dǎo)致散熱受限；燈泡內的空間有限，需要更大散熱片面積的較大功率燈泡尤為如此；LED正在迅速變化，有了眾多的選擇；必須減少驅動器電子電路的構成材料來增加剩余空間；驅動器需要優化，以配合不同照明及功率要求。

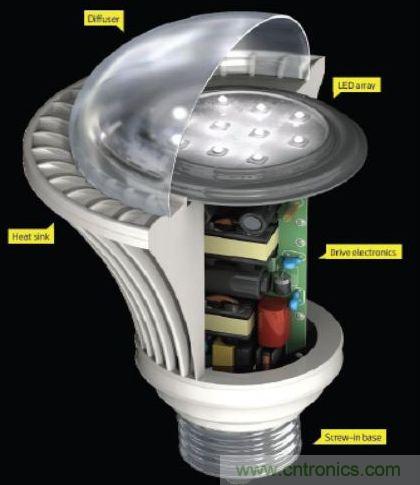

圖1：LED驅動器的挑戰
LED“智能照明”透視
此外，LED的特性決定了可以實現“智能照明”的優勢，因?yàn)長ED易于控制及調光；電子電路可增加多種新功能，如內置占用情況(occupancy)傳感器、根據環境光來調整亮度來省電、無線接口無須改變開關或線纜；省電技術以及便利及安全。但是，“智能”照明要求AC-DC LED驅動器IC的設計必須能夠輕易配合模擬及數字(PWM)調光；采用低能耗無線接口，如IrDA紅外、ZigBee及低能耗藍牙(Bluetooth LE)；無線控制標準就位，如ZigBee Light Link；易于使用器件來測量環境光，并檢測人類活動(如使用無源紅外傳感器)。

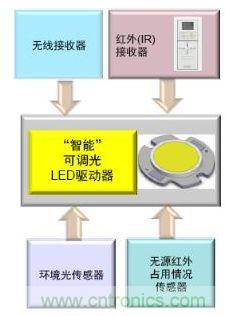

圖2：“智能照明”優勢
安森美半導體最新推出的的NCL30082 LED驅動器配備智能調光接口，能以單個控制引腳進行模擬調光、數字調光或同時模擬與數字調光，也能夠關閉驅動器，易于連接模擬傳感器或MCU通用輸入/輸出端口(GPIO)，寬調光范圍為0-100%。

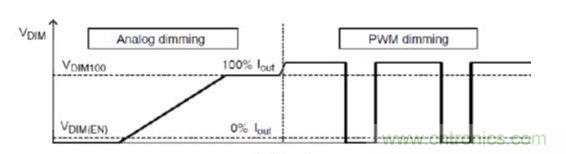

圖3：智能調光
相關閱讀：
LED驅動電源知識集錦，看你知道多少
http://www.empresariosaem.com/power-art/80020719
大功率LED射燈智能照明系統設計
http://www.empresariosaem.com/opto-art/80011724
[page]
用于調光控制的傳感器是占用情況傳感器，能確定照明區域是否有人，用于房間入口或出口的省電、安全照明控制。大多數典型傳感器使用無源紅外檢測器，其它傳感器選擇包括超聲波及運動傳感器。硅光傳感器能用于多種應用，測量環境光來采集日光。光傳感器也可用于通過感測燈具光輸出來控制LED照明。其原理是采用無源紅外(IR)系統來檢測是否存在受體。

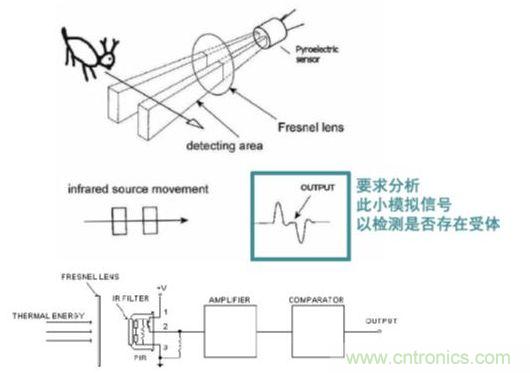

圖4：無源紅外（IR）系統
利用環境光傳感器(ALS)可對光敏感的硅光電二極管區域進行信號處理及控制，模擬或串行通信接口(I2C或SPI)及中斷MCU連接。

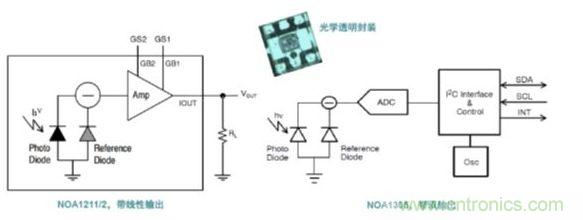

圖5：環境光傳感器的作用
環境光傳感器技術采用帶有光窗的專門表面貼裝封裝，可以定制光濾波器來優化針對特定波長或色溫的光響應。其設計提供了類似人眼的光響應，可針對熒光燈響應進行優化，濾除50/60Hz紋波。
在“智能照明”中，環境光傳感器可以配合戶外(黃昏/黎明)以及室內(日光采集)來調光，因而節省能源；閉環控制LED光源可以調節不同的溫度及時間條件下的特定光輸出；帶LED輸出光反饋的恒定光輸出調節能夠節省及延長驅動器的使用壽命。
在安森美半導體和其它廠商的努力下，智能燈泡及LED模塊即將出現。傳統“插座”限制了LED的優勢，新方案能解決熱管理、光學及模塊化/替代問題；驅動器可以集成或者外置，使專有方案轉向標準化(Zhaga)。
由于國際和國內對LED的巨大需求，LED照明也正在飛速發展，智能照明、環境感光設計以及智能模塊化已經成為LED光源發展的趨勢之一，至關重要的是根據LED選擇及設計來選擇能為同類燈泡替代應用使用的多種驅動器拓?fù)浣Y(jié)構。另外，燈泡設計及系統成本受機械、光學設計及驅動器拓?fù)浣Y(jié)構折中取舍的影響。
