【導讀】近日，羅德與施瓦茨公司增添了全新的R&S HMO1202系列混合信號示波器，進一步豐富了其HMO1002經濟型示波器家族。該系列示波器不僅適合用于嵌入式設計的開發，也兼顧了研究、教育和維修市場的測試需求。

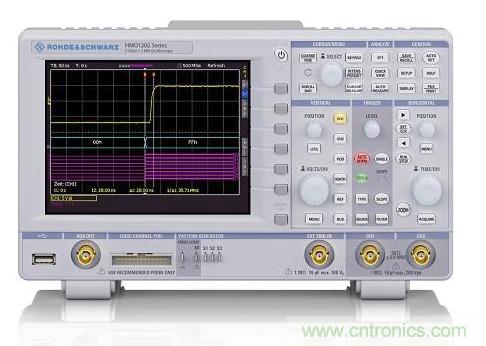

羅德與施瓦茨公司推出全新一代具有杰出性能的入門級示波器 — HMO1202系列混合信號示波器。帶寬可達300MHz并配有豐富的運算和FFT頻譜分析功能使其非常適合通用數字和模擬電路的測試分析。兩個模擬通道外加八路數字通道、高達2GS/s的采樣率、高達2M的波形記錄長度以及真正的1mV/div的輸入垂直靈敏度使HMO1202系列混合信號示波器在兩千歐元以下價格區間的示波器市場獨領風騷。
HMO1202系列混合信號示波器能夠利用數字通道觸發和分析串行SPI總線協議，同時觀測兩路模擬的SPI總線傳輸波形。選件R&S HO3508邏輯探頭全面兼容R&S HMO系列示波器。
豐富的內置分析功能
羅德與施瓦茨公司在全新的R&S HMO1202系列示波器中集成了豐富的運算功能，覆蓋從簡單的標準運算，如加、減、乘、除，到波形的對數坐標微分和積分。用戶通過自定義公式編輯器也可獲得豐富的運算組合，例如通過波形積分來獲得電容器的充電特性。
該款示波器內置了通常只能在更高端示波器上獲得的可達128K點的FFT分析功能。時域信號、測試窗口和結果以及分析范圍可以同時顯示。其FFT分析功能還可對記錄后的信號進行分析。用戶可以非常方便地調整分析窗口的寬度對感興趣的信號部分進行分析。
集成嵌入式開發所需的碼型信號發生器
集成的碼型信號發生器可以產生高達50Mbps的協議信號。開發人員可以通過編程自定義所需碼型來實現預定義的協議信號，從而幫助用戶對電路部件，如傳感器等，進行仿真。配合基于模板的合格/失敗測試、高達10000次/秒的波形捕獲率等其他豐富功能，R&S HMO1202系列混合信號示波器成為電路開發的理想選擇。
靈活的PC互連
支持MTP媒體傳輸協議使這款示波器可以極其方便地在儀器和PC之間進行測試結果和屏幕截屏等數據交互。軟件選件和固件升級可以簡單地通過將PC中的相關文件拖拽到HMO1202示波器的相應文件目錄來實現。儀器上電重啟后將自動更新完成安裝。另外，用戶還可通過簡便的網頁瀏覽器實現儀器設置的存取以及屏幕截圖的捕獲和下載。
支持未來功能升級
R&S HMO1202系列示波器具有三種不同的型號選擇：100MHz帶寬型號R&S HMO1212、200MHz帶寬型號R&S HMO1222和300MHz帶寬型號R&S HMO1232。羅德與施瓦茨公司也支持通過易于安裝的升級證書在購買后對該款示波器進行升級。用戶通過購買帶寬升級證書可以將示波器帶寬從100MHz升級至200MHz或300MHz。 用戶還可通過儀器上的USB接口升級和激活支持硬件觸發和解碼的其他協議分析功能，例如I2C, SPI, UART, CAN 和LIN等。
R&S HMO1202系列混合信號示波器進一步擴充了羅德與施瓦茨公司經濟型高品質特惠儀器家族的產品覆蓋，并已開始供貨。
