【導讀】隨著科技的發展，電力、通信、銀行等行業對相應的電力保障提出了更高的要求，在這樣的前提下，智能網絡UPS電源應運而生。從產生到現在已有幾十年的發展歷程，在技術不斷發展和改進的過程中，其保護功能也在不斷地發生變化。我相信有了它，停電神馬的都不是個事兒了。
UPS根據主機內逆變器的工作狀態可分為：后備式、在線式及在線互動式。他們的作用是對市電進行濾波、穩壓調整，以便向負載提供更為穩定的電壓，同時，通過充電器把電能轉變?yōu)榛瘜W(xué)能儲存在蓄電池內，一旦電力中斷、電網電壓或電網頻率超出UPS的輸入范圍，可在極短的時間內開啟自身的儲備電源，向負載供電。
本文所設計的UPS智能監控系統具備以下環節和功能：能在各種復雜的電網環境下運行；在運行中不會對市電產生附加的干擾；輸出電性能指標應該是全面的、高質量的，能滿足負載的各項要求；UPS本身應具有很高的效率，有接近實際市電的輸出能力；是一臺智能化程度很高的設備，有高度智能化的自檢功能，自動顯示、報警、狀態記憶功能以及通訊功能。
1 總體設計
該設計由主監控單元、交流檢測單元、電池檢測與巡檢單元、饋線檢測及調壓?jiǎn)卧?、絕緣監察及接地選線單元等單元模塊組成。這些模塊之間通過內部RS485進行通信，實現對電源柜的交流配電、蓄電池充放電過程、電池狀態、調壓狀態、母線對地電阻、饋出線開關狀態的實時監測、控制和報警處理。整個系統通過RS232和上位機進行通信以進行歷史數據的查詢和統計。
2 各單元介紹
2.1 主監控單元
主監控單元調度整個系統的運行。主監控單元由主監控板、320x240點陣液晶顯示屏、鍵盤及指示燈等組成，完成蓄電池充放電管理，運行及控制參數的設定和顯示，告警記錄的存儲、查詢，通過RS232和上位機通信，通過RS485控制內部各單元。
2.2 交流檢測單元
該單元主要完成三相交流電壓、電流及頻率的采集；同時具有交流失電、缺相、過壓、欠壓等告警功能；告警時繼電器告警接點閉合。通過調節板上電位器可校正三相交流電壓顯示值。
2.3 電池檢測與巡檢單元
該單元由電池檢測板和電池巡檢板組成(可選)，主要完成電池組電壓(合母電壓)、充/放電電流、環境溫度及單體電池電壓的采集；電池熔絲狀態檢測;可通過輸出模擬電壓、電流給定來控制其他廠家的模塊或相控電源三相觸發板的電壓或電流給定(具體情況與廠家協商)，提高了系統的兼容性；按時計量；
同時完成合母過欠壓、電池過充、電池饋電及單體電池失效告警等功能；通過調節電池檢測板和電池巡檢板上的電位器可分別校正合母電壓和單體電池電壓顯示值。如圖2中所示。
2.4 饋線檢測及硅鏈調壓?jiǎn)卧?/strong>
由饋線檢測CPU板、開關量輸入板組成，實時檢測合母和控母的饋線開關狀態。通過開關量擴展口，可以檢測24路饋線。當出現開關變位或控母電壓越限時告警并通過硅鏈自動調節控母電壓(最多7節硅鏈凋壓)。通過調節饋線檢測板上電位器可校整控母電壓顯示值。
2.5 絕緣監察及接地選線單元
由絕緣監察檢測板和接地選線擴展板組成，主要功能是實時監測母線對地電阻，自定位接地支路。當母線對地電阻低于告警設定值時，告警繼電器閉合；通過接地選線擴展口連接接地選線，最多支持24路選線。
3 關鍵電路單元設計
3.1 電流檢測電路

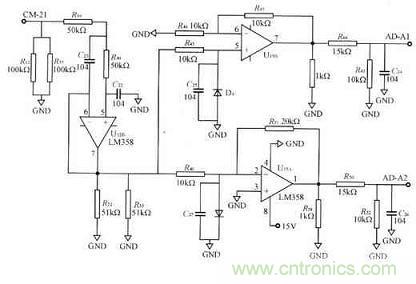

電池充放電電流的大小尤為關鍵。電路圖如圖1所示，因?yàn)槭羌葯z測充電電流也檢測放電電流，故在小電阻上的電壓又是兩個方向，在電路檢測中用兩個通道分別檢測，這樣也便于分別進行信號的調理，同時也便于用A/D轉換器的一個輸入通道來測量。
圖1 電流檢測電路
3.2 合母電壓的監測
