- 3.3mm x 3.3mm PQFN外形尺寸節省66%的線路板空間
- 具有業界最佳RDS(ON)，最大僅為1.3 m?
- 減小了傳導損耗，從而提高散熱效率25%
- 要求在小空間內實現最低RDS(ON) 的電源應用
在能源效率標準和最終系統要求的推動之下，電源設計人員需要有助于縮減其應用電源的外形尺寸且不影響功率密度的高能效解決方案。飛兆半導體公司(Fairchild Semiconductor)的FDMC8010 30V Power 33 MOSFET以3.3mm x 3.3mm PQFN外形尺寸提供業界最佳功率密度和低傳導損耗，能夠滿足這些需求。

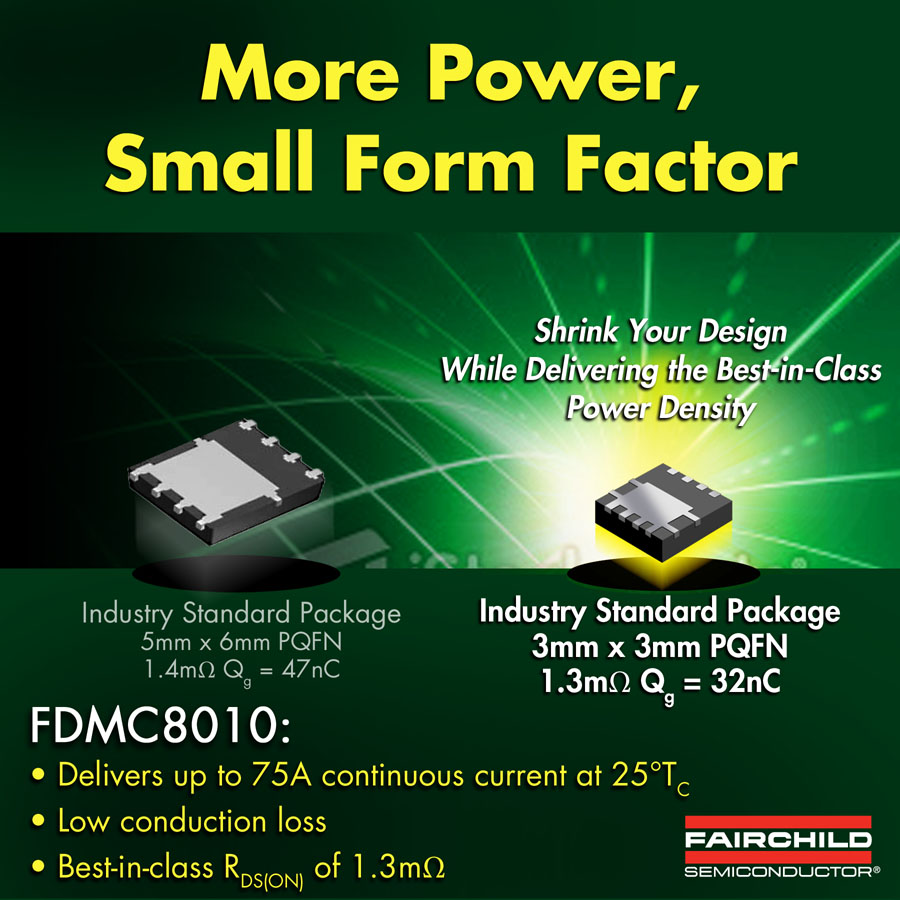

FDMC8010采用飛兆半導體的PowerTrench® 技術，非常適合要求在小空間內實現最低RDS(ON) 的應用，包括：高性能DC-DC降壓轉換器、負載點(POL)、高效負載開關和低端切換、穩壓器模塊(VRM)以及ORing功能。設計人員使用FDMC8010器件，能夠將封裝尺寸從5mm x 6mm減小為3.3mm x 3.3mm，節省66%的MOSFET占位面積。
在隔離型1/16th brick DC-DC轉換器應用中，Power 33 MOSFET的最大RDS(ON)僅為1.3m?，與具有同等占位面積的競爭解決方案相比減小了25%。此外，該器件減小了傳導損耗，從而提高散熱效率多達25%。
特性和優勢
- 高性能技術，具有業界最佳RDS(ON)，最大僅為1.3 m?
- 3.3mm x 3.3mm行業標準外形尺寸，PQFN，節省線路板空間
- FDMC8010具有更低的傳導損耗，能夠實現比競爭解決方案更高的功率密度和更高的效率。
- 無鉛RoHS封裝
新增PowerTrench®器件豐富了飛兆半導體中等電壓范圍MOSFET產品陣容，作為齊全的PowerTrench MOSFET產品系列的一部分，它能夠滿足現今電子產品的電氣和散熱性能要求，在實現更高能效水平方面發揮重要的作用。
價格：訂購1,000個 FDMC8010 每個0.87美元
供貨: 按請求提供樣品
交貨期: 收到訂單后8至12周內
產品的 PDF 格式數據表可從此網址獲?。?a >http://www.fairchildsemi.com/ds/FD/FDMC8010.pdf
