多層陶瓷 - 厚度0.22mm
- 最高靜電容量0.47µF
- 適用于手機等小型、輕薄便攜設備IC 的電源電路

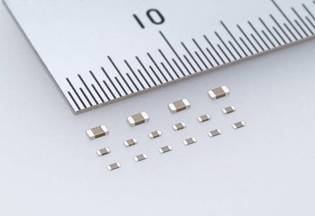

太陽誘電株式會社宣布，1005型·厚度0.22mm的多層陶瓷電容器AMK105BJ474MC(1.00 x 0.50 x0.22mm，厚度是最大值)投入生產，該產品適用于手機等小型、輕薄便攜設備IC 的電源電路，可實現行業最高靜電容量0.47µF。
在強化產品陣容的基礎上，積極展開了3種型號、12種大容量超薄多層陶瓷電容器產品的批量生產。它們是1005型，厚度為0.22mm 的產品、代表傳統產品的1005型，厚度為0.33mm的AMK105BJ225MP（1.0x0.5x0.33mm，厚度是最大值，電容2.2μF）、以及1608型，厚度為0.5mm的AMK107BJ106MK（1.6x0.8x0.5mm，厚度是最大值，電容10μF）。
2009年8月在日本，已對1005型?厚度0.22mm的3種產品開始批量生產。計劃3種產品的產能為每月1000萬個。樣品價格上，1005型為4日元，1608型為10日元。
目前，智能手機均具備超大液晶顯示屏、上網瀏覽、視頻和音樂欣賞、高清拍照等功能，在追求小型、輕薄的同時，也在不斷追求液晶顯示的超大化和拍照功能的高清化。為了避免追求高性能而導致手機體積龐大，通過使用此次投產的超薄多層陶瓷電容器為首的超薄表面實裝元器件，將液晶顯示模塊和攝像模塊做得小型且輕薄，以實現手機的小型、輕薄以及高性能化。
1984年，太陽誘電將鎳電極大容量多層陶瓷電容投入生產，以多層陶瓷電容器的材料技術和生片（greensheet）薄型化技術的高度成熟，不斷向小型化、大容量的目標邁進。此次投產的超薄陶瓷電容器，正是得益于上述技術的不斷進步，才最終實現了1005 型、厚度為0.22mm 最大靜電容量0.47μF 這一成績。
為了實現設備和模塊的小型化，太陽誘電進一步開發小型輕薄、大容量的多層陶瓷電容器，預定于2010年3月進一步擴充0.60×0.30mm～2.00×1.25mm規格的多層陶瓷電容大容量產品的產品線。
由此，不同規格的多層陶瓷電容器的最大靜電容量值都成為業內的最大容量值。0.60×0.30×0.30mm的最大靜電容量值為1μF，1.00×0.50×0.50mm的最大靜電容量值為10μF，1.60×0.80×0.80mm的最大靜電容量值為22μF，2.00×1.25×1.25mm的最大靜電容量值則達到了100μF。
今后，太陽誘電將繼續致力于相關技術的研究開發，為了滿足IC的高性能化所帶來的用于電源電路去耦電容產品的小體積、大容量需求而不斷擴充產品線。

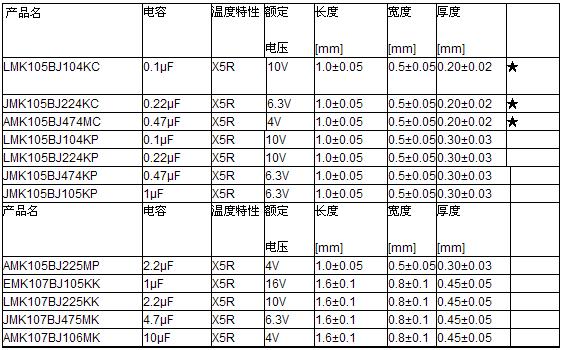

超薄陶瓷電容器的產品線如下:（★：本文介紹的新品）。
