中心議題：
- 無鉛手工焊接的合金和助焊劑有哪些
- 選擇無鉛焊線的關鍵變量是什么
- 無鉛SAC和SnCu的最佳焊接頭溫度是多少
解決方案：
- 無鉛焊線應至少含有2%的焊劑
- 當使用63/37焊料時，使用低溫650華氏度
- 使用無鉛焊料時，最佳溫度為700至800華氏度
隨著各公司紛紛向無鉛裝配過渡，一定量的手工焊接將始終存在。去年來自Tech Search International的一篇文章曾提到過在廣泛使用無鉛的亞洲，相對于無鉛SMT（表面貼裝技術）或波峰焊接，手工焊接問題更加突出。
Kester最近幾個月里接到了無數個關于無鉛手工焊接的電話。事實上，大多提問的電話和希望通過Kester大學進行培訓的請求都與無鉛手工焊接和返工相關。許多情況下，裝配工使用了來自不同焊料供應商的原料，但所有情況下都會發生類似的問題。通常并不僅僅是原料上的問題。
我們不建議操作人員在星期五使用含鉛焊料進行焊接，而星期一上午又轉換為無鉛。盡管這似乎很好理解，但一些裝配工已試過這樣做，而在轉換為無鉛手工焊接后僅幾個小時就出現了生產線中斷。這時操作員會抱怨，可靠性會降低，還會出現不良的接點質量。這可能是生產工程師的噩夢，但若重新回顧一下基本的手工焊接概念、在轉換前后操作員運用了轉換前的某些經驗、并且經過充分培訓后就不會出現這種情況了。
以下是裝配工人常常詢問到的有關無鉛焊料手工焊接的一些問題。實際上這些還是Kester大學進行無鉛手工焊接現場審核時提及的一些問題。
適應無鉛手工焊接的合金和助焊劑有哪些？
無鉛焊料的限制因素或許是其在焊線內的可用性；一些合金不容易引入焊線，錫鉍焊料即是如此。
此時用來制成焊線的最普遍的合金是錫銀銅和錫銅合金。它正好在此時為行業提供了補充，而68%的SMT裝配工和50%的波峰裝配工都選擇了錫銀銅（SAC）焊料。在波峰焊接中，由于無鉛錫棒的昂貴費用，他們中的20%選擇了錫銅（SnCu）合金。因而這兩種合金可提供手工裝配中使用的焊線。
SAC和SnCu焊料間主要的不同點在于其熔點；其熔化溫度分別為約217攝氏度和227攝氏度。從焊接性能上看，SAC較SnCu焊料更容易潤濕，從而也更容易流動，而其它的所有特性基本相同。
SAC和SnCu焊料都可提供免清洗、水洗和松香焊劑配方。免洗配方占總焊線使用的85%以上，而水洗配方小于15%，松香焊劑配方則少于5%。這些數字適用于北美地區。在全球其它地區，免洗配方最為普遍。
選擇一條良好的無鉛焊線的關鍵變量是什么？
到目前為止，焊線的焊劑含量將是決定潤濕效果的關鍵因素。
在潤濕平衡(Wetting Balance)法測試中，利用類似條件進行對比時，諸如SAC、SnCu的無鉛焊料和更高溫度選項的錫銻SnSb較63/37潤濕稍慢。
按重量計算，無鉛焊線應至少含有2%的焊劑。含鉛焊料具備較低的焊劑百分比，低至1%（wt/wt）；這一低焊劑量不適用于無鉛。
焊線內典型的通量分布中，焊劑密度接近于1 g/cc；因而這一量在橫截面中更為明顯。有時會用到多重中心，但無鉛焊接時使用的比例通常是2%或3%。較少的焊劑會導致焊接過程中出現更多難題。[page]
若潤濕仍過于遲緩，可在焊線內試用3%的焊劑，但這將導致產生更多的殘?jiān)?，免洗設備中便不一定能保持美觀了。由于可能出現施用過量的問題，使用塑料擠瓶添加焊劑的做法通常不可取。這種做法不可用于免洗應用。
另一個重點是確保焊劑是專為無鉛應用設計，從而其應能經受更高的焊接頭溫度而不至于焦化、飛濺和分裂。在使用更高的焊接頭溫度時，一些焊劑比較容易冒煙。
在選擇一種焊線時，確保觀察其焊劑的IPC分類。許多符合ROL0分類的免清洗焊劑表示其基于松香、活性低且無鹵素。這些是IPC規范中最為可靠的焊劑，其通過了SIR和腐蝕性測試。在使用無鉛焊劑時有一個傾向是利用更高的活性來補足減少的潤濕；這種方法有時并不可取。
水洗型焊劑通常被歸為ORH1類，它將更為有效并更完美地用于無鉛焊接。但是建議須確保殘?jiān)阅芤詿崴耆コ徊⑦M(jìn)行離子污染測試。若水洗后仍有離子污染物殘留，應確保改變清洗處理，諸如延長周期時間、增加水溫或更換清洗劑等。
SAC和SnCu潤濕平衡測試所做的對比性研究顯示，在使用同一焊劑類型的情況下，在要求時間內實現最大程度潤濕的性能方面，SAC勝過SnCu焊料。在SnCu焊料摻雜鎳、鈷或其它添加劑時結果亦如此。
在選擇一種合金時，確定將裝配部件的總體可焊性是很重要的。若部件的老化、氧化程度較高、手工處理的SAC焊料也許是更好的選擇。
無鉛手工裝配焊料相關的主要變化有哪些？
在使用同一焊劑活化標準時，無鉛焊料的流動性較63/37稍為緩慢。接觸角稍大，因而較少主張逐漸減少焊料量。此焊點較之63/37焊料趨向于具備較小的反射性。在完成向無鉛的完全過渡前須進行一些再培訓。
在一些情形下會出現如IPC-STD-610D第5部分中所述的某些收縮作用。IPC-610將這些情形定為焊接異常，而不一定是缺陷。

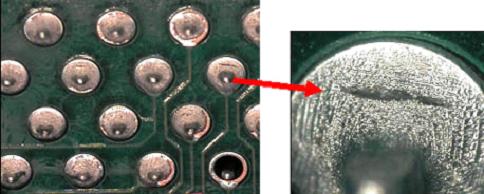

如上所述，若可見破裂底部、收縮孔不與鉛、焊盤或焊壁相接觸，1、2、3類都非缺陷。以下照片是取自Kester實驗室的范例。
無鉛SAC和SnCu的最佳焊接頭溫度是多少？
焊接頭溫度或接觸溫度對于減輕無鉛手工焊接的操作難度十分重要。當使用63/37焊料時，使用低溫650華氏度，但使用無鉛焊料時，最佳溫度為700至800華氏度。較高的溫度的確能彌補這些無鉛合金所展示出的較為緩慢的潤濕。
在高于800華氏度的溫度下，可能發生板和構件損害方面的問題；而較低的溫度下，冷焊點和萎縮等又是常見的問題，選擇合適的溫度非常重要。
更高溫度和與被焊接部件更長時間的接觸也可能增加金屬化合物的結合層。從而不建議延長接觸時間和重復返工。上圖表顯示了隨著結合層的厚度增加，脆化現象發生的機率就更大。[page]
更高溫度會導致反潤濕機率的增加。
無鉛焊料焊接過程中使用怎樣的焊接頭？要求使用無鉛焊接頭，同樣重要的是選擇焊接頭的設計。無鉛工藝較為嚴格，使用正確的焊接頭對于防止缺陷大有幫助。

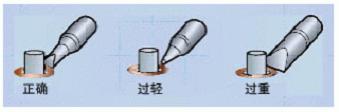

選擇具備足夠熱傳遞能力的焊接頭。針尖頭不可用于所有應用中，一些情況下諸如鑿型頭能最佳地傳遞足夠的熱量至被焊接部件。正確的焊接頭選擇標準范例請見下圖表。
無鉛焊料焊接過程中的焊接頭壽命如何？使用無鉛焊料時焊接頭壽命將減少，因而選擇真正是為無鉛焊接設計的焊接頭十分重要。許多焊接頭僅涂有無鉛焊料，而鐵鍍層與傳統的焊接頭無異。高錫焊料易溶解鐵，而這會減少焊接頭的壽命。一些裝配工報告了焊接頭壽命的重大縮減，例如，一位制造商報告以63/37進行焊接時，焊接頭可使用3個月，而以無鉛焊料焊接時，其壽命僅為3周。
并非所有焊接頭的溶解性都相同，因而一個良好的習慣做法是仔細選擇焊接頭并詢問更多有關兼容性的信息。
3周后的無鉛焊接頭故障 典型無鉛焊接頭橫截面，焊料為無鉛如何獲得良好的無鉛手工焊接工藝以減輕無鉛焊接的操作難度？在Tech Search International2004年12月發布的無鉛最新信息中的一項新近研究發現，手工焊接相對于無鉛波峰焊接和SMT要更難實現。
原因可能是手工焊接比回流和波峰焊接更依賴于操作人員，且無鉛焊料中的表面張力也稍一些。相對于63/37，其潤濕或伸展也都較為緩慢。
減少操作員問題、防止焊接工藝中適當潤濕最優化的減少是關鍵。為了避免出現上面類似的問題，在焊線中使用重量占2%至3%的焊劑含量，將焊接頭溫度設為700至800華氏度。而且，錫銀銅（SAC）焊料比錫銅（SnCu）焊料更加易于流動。
無鉛手工焊接遇見的主要問題是冷焊點、不良潤濕、萎縮和反潤濕。這些都可以避免。
可按以下方法一步步地進行工藝過渡：——確保焊接頭是為無鉛而設計——確保溫度設定為700至800華氏度——確保焊線中焊劑含量的重量至少占2%——使用具有最長壽命的LF焊接頭——使用正確的焊接頭——確保使用被選焊劑時部件易于焊接——避免接觸時間過長——避免不必要的焊點返工——避免使用另外的液體焊劑
可能出現怎樣的缺陷和問題？如何避免？
報告與無鉛相關的普遍問題有：——焊點不平滑——冷焊點——反潤濕——萎縮——不良潤濕和燈芯效應——助焊劑焦化和殘?jiān)伾儼?mdash;—殘?jiān)逑蠢щy
焊點不平滑的原因可能是焊接頭溫度過高導致出現未接合的金屬溶解物。
冷焊點出現的原因可能有幾點：例如焊接頭溫度過低、焊劑強度不夠或焊線中焊劑不足。
反潤濕出現的原因可能是焊接頭接觸時間延長，從而使得電鍍金屬熔化并暴露出難焊表面。過高溫度也會導致這個問題。使用過高焊接頭溫度或焊線內焊劑量過少都會導致萎縮。也可能由于焊劑活性較低，鐵頭的接觸時間延長使其無效。
焊劑、尤其是使用了可水洗焊劑的地a方發生焦化導致免洗和清洗困難的原因可能由于焊接溫度過高或焊劑未良好地設計來適用于無鉛所需的較高溫度。避免延長時間的接觸和使用更低焊接溫度可減輕這種狀況。
我在使用無鉛焊線時，我的烙鐵頭焦化、變黑和反潤濕了，我該怎么辦？并非所有焊劑都完全相同，從熱性能上看，一些焊劑不能經受無鉛焊料使用的較高焊接溫度。最近來自O(shè)K國際的一個視頻剪接便很好地證明了這一點，其對兩條焊線進行了對比，而這被稱做"黑頭癥狀"。熱穩定性較差的焊劑使焊接頭變黑，并使重新鍍錫變得更為困難。
"黑頭癥狀"一旦出現，傳熱的減少使無鉛手工焊接變得困難，焊接頭壽命減少、焊接頭成本增加、操作員的挫敗感上升、可靠性降低等問題都會隨之出現。
合適的焊劑選擇，使用無鉛焊接頭和對操作員進行無鉛手工焊接工藝培訓等將避免這些成本支出。幫助避免這些問題的重點如下。——使用帶無鉛設計的焊劑的無鉛焊線——避免使用過高溫度——若使用了烙鐵頭保護膏，以干凈海綿擦去多余的保護膏——勿用應力來補償潤濕的不足——使用正確形狀的焊接頭——使用正確的線直徑——隔離無鉛和含鉛工作區——確認無鉛烙鐵和工作點——對所有操作員進行培訓
這些就是使用無鉛裝配的客戶詢問過的一些問題。進行適當?shù)呐嘤?xùn)對于避免手工焊接工藝的重大問題大有幫助。
盡管此工藝對操作員比較有依賴性，使用上述的技巧能使操作員和工程師手工焊接的困難程度大減。因而，維持與他們所習慣的含鉛焊接相同程度的可靠性是十分可行的，同時再無不良焊點或生產產量降低的噩夢。
