隨著技術進步以后，電流變化與電壓變化越來越大，電子產品的電磁兼容最后越來越嚴重。從 90年開始，隨著出口產品的增加，打開國門以后，電磁兼容問題越來越得到重視。實際上如果說把電流變化率控制住，電壓變化率控制住，基本上就已經達到控制的目的。從前有句話，叫做學好元器件，做好線路板，基本上就把電子兼容問題解決。下面講電源的電磁兼容問題，一共分五個部分，第一部分是供電系統，分為集中式，分布式。第二 是單板分布式供電系統設計參數的注意事項。第三是在使用過程中，電源所導致的非理想的返回通道，非理想回路。第四是電源濾波，最后是開關電源，如何產生，如何控制。
供電系統

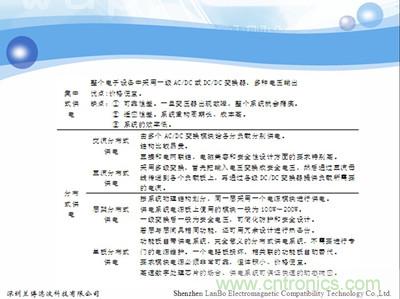

在設計電源的時候，電源分為這幾種方式來進行供電，一是集中式供電，這樣做價值非常便宜，但是可靠性差，實用差，而且效率非常低，但是現在還有企業在用。第二種是分布式供電，分布式供電分交流分布式和直流分布式。交流分布式將直接面對交融電，出現的問題非常麻煩，價格也非常昂貴。直流分布式，在安保防護這方面相互說較容易。或者是叫層架分布式或者單反分布式，層架分布式一層一層的每一層電源供應系統，如果兩層之間功能相當的話，可以作為熱備份處理，這種做法現在用的比較多，現在最常用單板分布式。一般來說，把電壓降到安全范圍內，然后各個供應口之間不需要專門的電源維護，但是需要電源模塊可靠性非常高，因為現在電源模塊做的技術程度比較高，所以可靠性也比較高，不過從單板單機來說價格比較高，維護成本非常低，所以價格收益較低，但是實用性非常好，效率非常高。
單板分布式供電系統設計參數注意事項
現在所有電源設計大部分是單板設計，當硬件，方案確定下來以后，就要選用什么？選用一個電壓電流和功率，確定芯片工作電壓，確定電源的供應電壓。設計的時候一定要注意，不要選多品種，要想方設法把電壓分的品種越多越好。主流的器電，電壓的變化 不要太多，因為在整個一個板子上面，如果電壓太多的話，電壓之間隔離，隔離就存在一種溝槽或者隔離帶，之間不能對流。

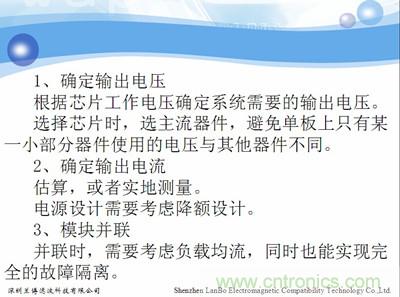

第二個點，如果電壓確定下來以后要確定輸出電流。因為難過較大，所以這里講有兩個方法，第一個方法在設計之前要進行估算，這個值只能說是估算值，因為要進行降額設計，設計完成以后要進行實際的精確測量，看單板上面到底多大的電流和功率，這是要考慮。因為降額設計，如果降額不大，很有可能導致你的電源故障或者不工作。比如說降額不足，重載，這樣導致電源長期工作的時候，可能會發熱，會導致故障，甚至會死機。輕載以后，大馬拉小車，效率很低。
第二個問題，電磁兼容問題，當電容設計的時候，有濾博器或者濾波電路，用的都是反射濾波，濾波電路或者濾波器的阻抗是適配，干擾電流和干擾電壓反回去，這樣不會推過濾波器和濾波電路，負載阻抗低了很多，就打破了濾波電路設計的最基本的原理。電源模塊在用的時候，要求負載要達到整個模塊的要求阻抗的10%以上，如果很輕，就不好工作。一定要實際測量一下各個單元的實際電流多大然后進行修整，不 需要那么大就把它降下來，又貴又不好用干嗎用那么大，這是設計中間很多人忽視的事，就是輸出電流，大家一定要記住，電源設計是要降額的。第三個，如果單板模塊功率不夠，一般用更高功率的模塊來帶動，另外一個，兩個模塊并聯使用，這種方式經常使用，這地方就要注意一個問題，兩個模塊并聯的時候，需要負載均流，在設計中間是需要考慮。第二個，要故障完全隔離，設計的時候兩個模塊要設計一個控制電路，一個模塊出現問題以后短路了，另外一個模塊也不能工作，這個是很容易犯的錯誤，這是年輕工程師犯的錯誤，有經驗的老工程師不會犯的錯誤。
電源導致的信號非理想的回路
所有信號包括電源的電流信號，從驅動端到接受端，最終都要返回驅動端，這點非常非常重要。當設計單層板的時候，設計一個線，多層板設 的時候，只設計信號線，而從來不關照回家線。它回來有兩種模式，一個是沿著電源平面回流，一個是按照地平面回流，這是回路。出去信號最終 一定要回來，但是回流的時候，這個回路的電流，一定走的阻抗最小的路徑，也就是說大部分時間是電感最小的路徑。信號的回路面積與場強成正比，因此在設計的時候，電磁兼容性，很重要的因素就是回路面積。
設計的時候有一句話，叫做回路面積最小化，這是設計的最重要的原則。一個線路板在設計的時候，一定是多品種多種類的電源系統，一塊板子上面有好多種電源，之間用溝槽技術隔離，這設計的時候是必須的，核心的器件，有意的把它中間要進行隔離，防干擾。一塊板子，到處都是溝槽，如果按照電源層面回流的時候，這是一個溝槽，這上面是你的線，這是信號層，回流按照電源層回流，電流回來了以后過不去了，就相當于什么呢？ 咱們講的抗日戰爭的時候，一個碉堡挖一個戰壕，人跨那個戰壕，怎么跨？只有能力強的人或者高手翻下去翻上來。
同樣，如果回流有一部分可以通過耦合，兩個溝槽之間一定有一個電容性的接觸面，通過這個耦合跨過去，但是大部分跨不過去，它要回去，不回去不行，就要找通路，繞著溝槽開始找，溝槽多長繞多長，這是理想化的。。但是線路板每層板之間的間距非常小，線路間就有耦合電容，很有可能它的回流電 流耦合到另外一個板上去，線路串擾就發生了，這是非常嚴重的一個問題。所以我們在設計中間，這是非常非常致命，而且非常嚴重。同時，穿過同一溝槽走線間會有很高的耦合系數，溝槽本身的能量耦合到夾縫中，并通過夾縫線傳播到其他的信號上。相當于一個傳輸線把整個耦合的噪聲在所有線上傳輸，只要跨過這個線上就經過耦合，這樣噪音就跨過來跨過去。為什么仿真軟件不能完全用于實用，因為沒法建模，不知道耦合哪去，實際上能找，每層剖析，先每層計算，找間距的大小，介質的影響等等，整個一個找過來，但是都是一個可能的途徑，真是這個途徑嗎？所以在做的過程中，這個是大忌。
電源分配系統造成了這個非理想的回路，因為本身就這么畫過來畫過去，事后沒辦法補救，只有設計的時候處理。那怎么辦呢？一定要從電源層面進行回流， 不能從地平面進行回流，第一種，就是說在溝槽上面，在信號返回的通道上面架橋。這個是溝槽，將這個拉開，我在上面架橋，信號的平率電流多少，然后選擇這個頻率的這個電流，協定頻率，一個電流的協定平率點，這個阻抗是最小的，按照這個原理，電容架在兩邊，這是架橋過，回流過不來，就架橋過。
第二個用插分線傳輸，插分線是對線，最好是用地平面回流，那是最好的，所以非理想回路這一塊，做到中間盡可能不要存在，或者說做的時候，也要考慮好的信號出去以后怎么樣回來，要保證回路面積最小化，因為它影響太大。
