【導讀】低壓脈沖伺服方案與總線型伺服方案是當前主流的兩種伺服控制技術，二者在控制原理、系統架構和應用場景上存在顯著差異。本文將從性能對比及適用場景等方面展開分析，并推薦先楫HPM6P00低壓脈沖伺服方案，方案整套代碼開源可交付，更方便工程師設計開發相應方案。
摘要
低壓脈沖伺服方案與總線型伺服方案是當前主流的兩種伺服控制技術，二者在控制原理、系統架構和應用場景上存在顯著差異。本文將從性能對比及適用場景等方面展開分析，并推薦先楫HPM6P00低壓脈沖伺服方案，方案整套代碼開源可交付，更方便工程師設計開發相應方案。
掃碼可申請免費樣片、源代碼以及產品技術規格書

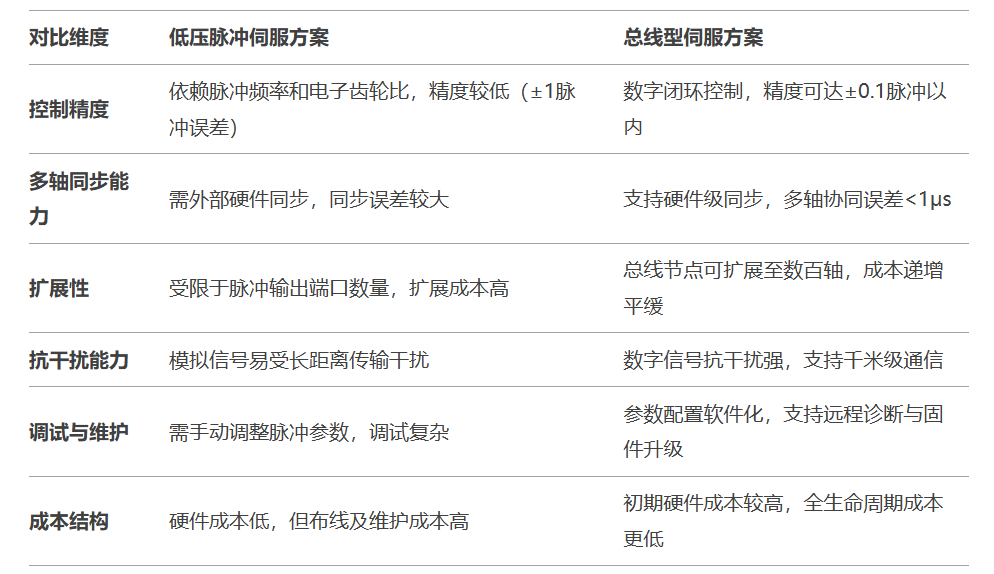

一、性能與功能差異分析
二、典型應用場景
1. 低壓脈沖伺服方案的適用場景
低成本單軸設備：如小型送料機、包裝機械、簡易數控機床等，對成本敏感且軸數較少（≤4軸）的場景。
改造項目：傳統設備升級時，兼容原有脈沖控制系統的過渡方案。
教學與實驗：適用于培訓場景，便于理解基礎伺服控制原理。
案例：某包裝機械廠商在封切工位采用脈沖控制伺服，通過PLC發送脈沖序列實現定長切割，系統成本降低30%
2. 總線型伺服方案的優勢場景
多軸高精度協同：如工業機器人（6軸以上）、電子裝配線、光伏串焊機等需嚴格同步的應用。
復雜運動控制：具備電子凸輪、位置鎖存、高速位置比較等高級功能的場景。
智能化產線：支持工業物聯網（IIoT）集成，實現數據采集與預測性維護的數字化工廠。
案例：某汽車焊裝線采用EtherCAT總線伺服系統，64個伺服軸實現0.1mm級同步精度，節拍時間縮短15%。
三、實戰方案

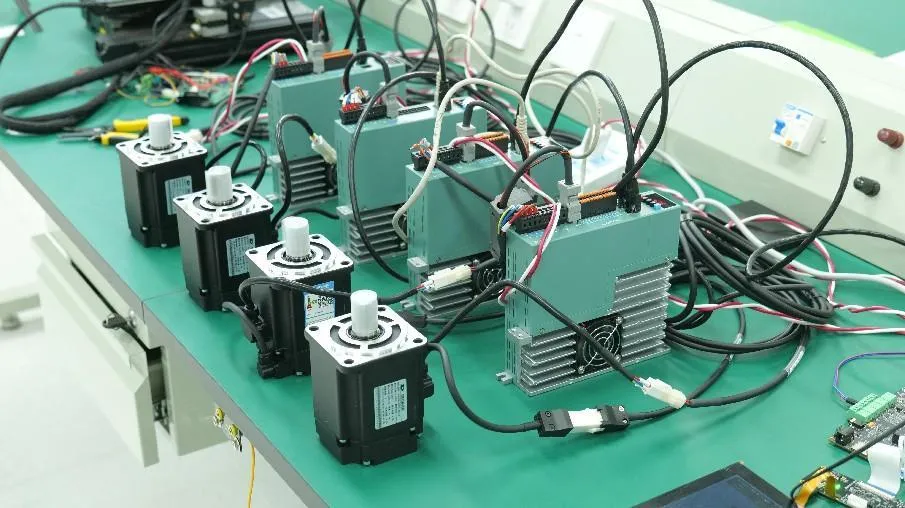

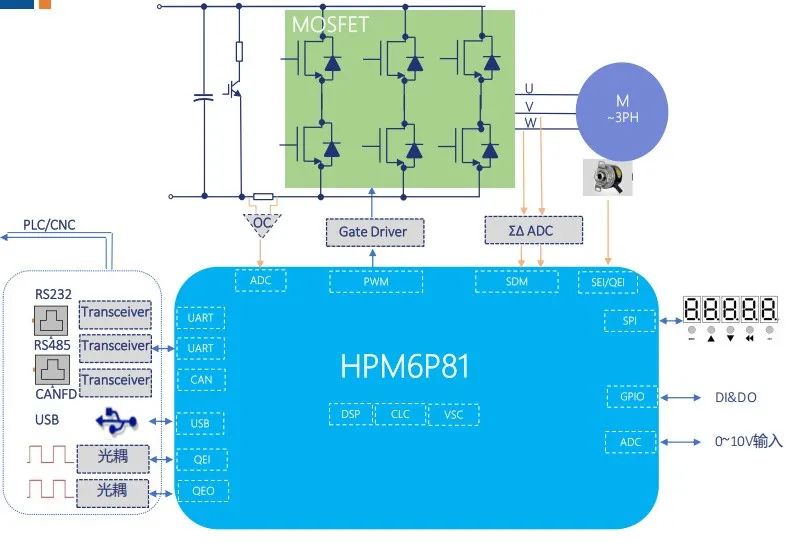

方案一：先楫HPM6P00低壓脈沖伺服方案
方案基于先楫高性能MCU HPM6P00系列MCU開發，雙核600MHz，1M flash，RISC-V內核，自主可控程度高，整個硬件電流執行周期僅需200ms，完全做到PWM占空比即時更新，大大提高了電流環的寬度，充分提升系統的快速響應和魯棒性。方案支持0~72VDC輸入，脈沖分頻輸出；支持RS485\RS232\CANFD\USB等豐富通訊方式，適用于數控機床、鋰電、3C、太陽能、自動化產線、紡織等場景。
方案詳細規格參數如下圖：

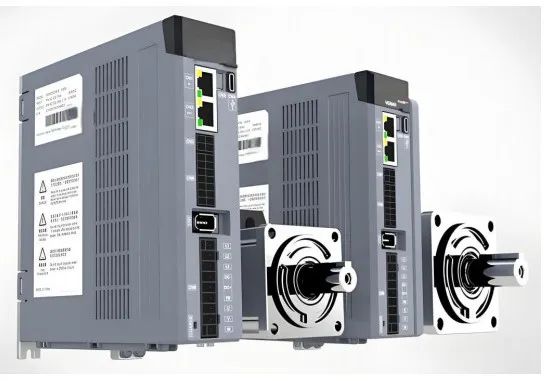

方案二：先楫HPM6E00總線型伺服驅動器整機方案
先楫HPM6E00總線型伺服驅動器支持單相AC~90V- AC~253V 電源供電，配合100W~750W 高響應伺服電機（電機搭配17位絕對值編碼器），實現全閉環功能，電機運行安靜平穩。該方案支持適配電機、支持EtherCAT總線控制，支持DI輸入和DO輸出，具備過流、過壓、過載等保護。該方案應用于電子制造、鋰電、機械手、包裝、機床等行業的自動化設備，以其高性能實現快速精確的位置控制、速度控制和轉矩控制，提高系統的響應速度和生產效率。
方案特點
采用先楫半導體國產高性能MCU HPM6E80
- 主頻600MHz，雙核，性能超過 3390 CoreMark? 和 1710 DMIPS
- 支持TSN、千兆工業以太網，支持Beckoff（德國倍福）授權的EtherCAT
- 硬件電流環，Σ? 數字濾波，各種編碼器接口，包括旋變解碼、多摩川、BISS等
- 4個2MSPS，16位高精度 ADC
- 32路100ps高精度PWM信號
支持COE、FOE+OTA等功能
完全開源的軟件，包含CiA402、三環控制的源碼
配套商用和開源主站：基于HPM6800
支持多種模式：CSP\CSV\CST\PP\PV\HM
完整的位置、速度、力矩三環控制
量產級的參考方案，能幫助客戶快速進行產品設計和交付
支持第三方付費定制開發
掃碼可申請免費樣片、源代碼以及產品技術規格書
