對于降壓型DC-DC轉換器而言，低邊開關的最大電流開關能力是非常重要的參數。例如，開關容量為1A的產品，需要能夠承受高達1A的電感峰值電流。但是，這是輸入端的電流驅動能力，升壓后的最終輸出電流取決于升壓比和轉換效率，會大幅下降。
升壓型DC-DC轉換器有多種控制方式，在本系列文章中，將介紹采用電流模式固定頻率PWM控制方式、升壓開關的最大電流由電流限制功能來決定的產品的最大輸出電流。
低邊開關所需的最小開關電流容量探討
在選擇升壓型DC-DC轉換器時，首先需要根據所需的輸入電壓、輸出電壓和輸出電流規格來估算低邊開關需要多大電流驅動能力。

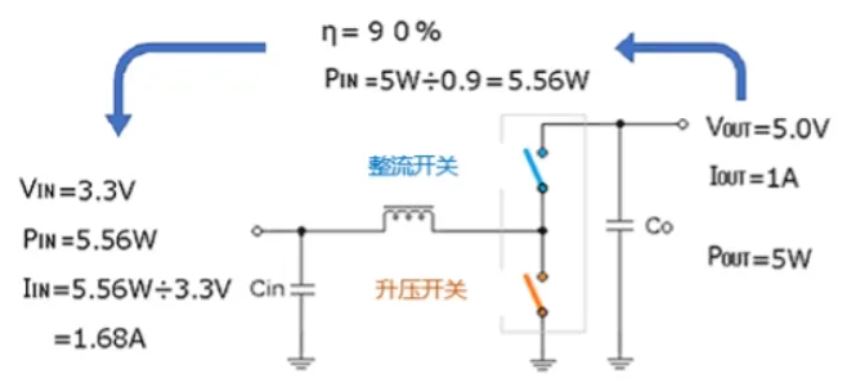

假設從VIN=3.3V升壓并達到VOUT=5V/IOUT=1A，在這個條件下，根據輸出要求得出輸出功率POUT=VOUT×IOUT=5V×１A=５W。當效率η為90%時，輸入功率PIN＝POUT÷η＝５W÷0.9＝5.56W，輸入電流IIN＝PIN÷VIN=5.56W÷3.3V＝1.68A
*效率η會隨著輸入電壓、輸出電壓、電流值、所用電感器等因素而變化。
升壓型DC-DC轉換器對該1.68A的直流輸入電流進行開關，但輸入電流IIN是根據電感紋波電流IRIPPLE而增減的電流平均值。

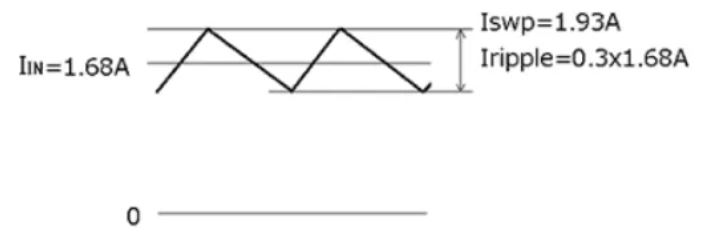

流過開關的峰值電流ISWP是輸入電流加上一半的電感紋波電流值后的電流。當電感紋波電流為最大輸入電流的30%時，流過開關的峰值電流ISWP為：
因此，需要選擇可對2A左右電流進行開關的低邊開關產品。
文章來源：羅姆半導體集團
