【導讀】以下分享17種單片機常用電路設計模塊，包括：雙路232通信電路3線連接方式，三極管串口通信，單路232通信電路，USB轉232電路等。

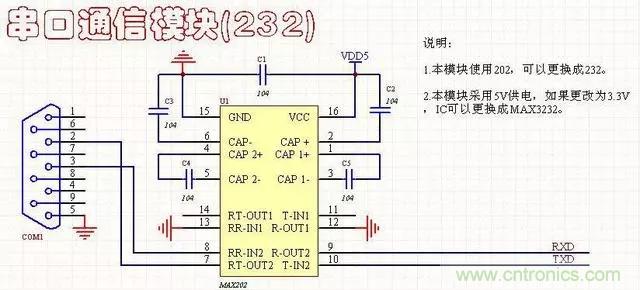

1、雙路232通信電路3線連接方式，對應的是母頭，工作電壓5V，可以使用MAX202或MAX232.
2、三極管串口通信
本電路是用三極管搭的，電路簡單，成本低，但是問題，一般在低波特率下是非常好的。
3、單路232通信電路
三線方式，與上面的三級管搭的完全等效。

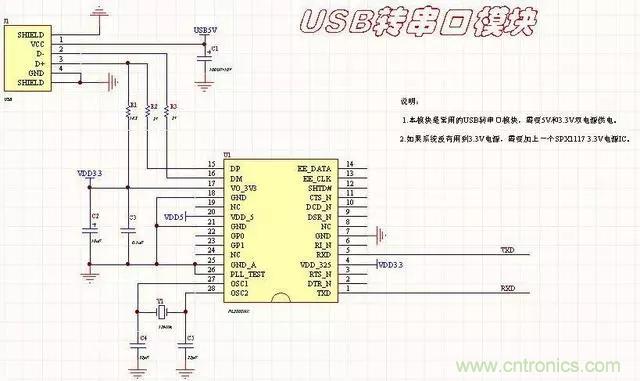

4、USB轉232電路
采用的是PL2303HX,價格便宜，穩定性還不錯。

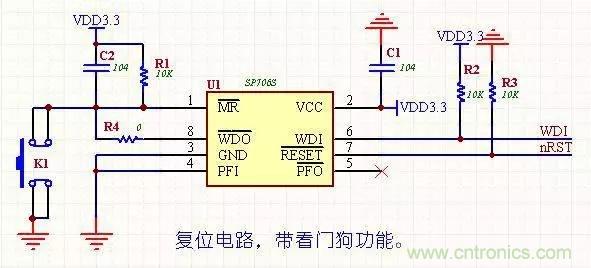

5、SP706S復位電路
帶看門狗和手動復位，價格便宜（美信的貴很多），R4為調試用，調試完后焊接好R4。

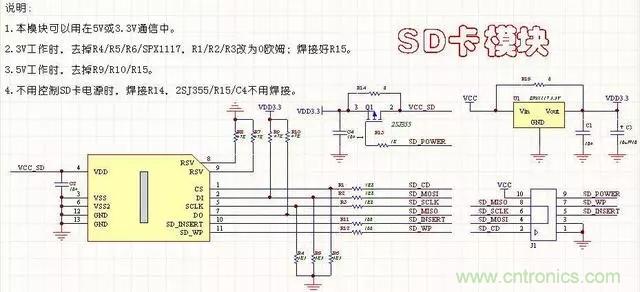

6、SD卡模塊電路（帶鎖）本電路與SD卡的封裝有關，注意與封裝對應。此電路可以通過端口控制SD卡的電源，比較完善，可以用于5V和3.3V。但是要注意，有些器件的使用，5V和3.3是不一樣的。
7、LCM12864液晶模塊（ST7920）本電路是常見的12864電路，價格便宜，帶中文字庫。可以通過PSB端口的電平來設置其工作在串口模式還是并行模式，帶背光控制功能。

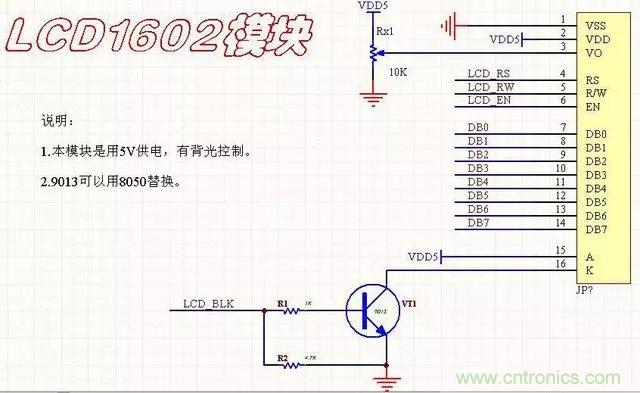

8、LCD1602字符液晶模塊(KS0066)最常用的字符液晶模塊，只能顯示數字和字符，可4位或8位控制，帶背光功能。
9、全雙工RS485電路（帶保護功能）帶有保護功能，全雙工4線通信模式，適合遠距離通信用。

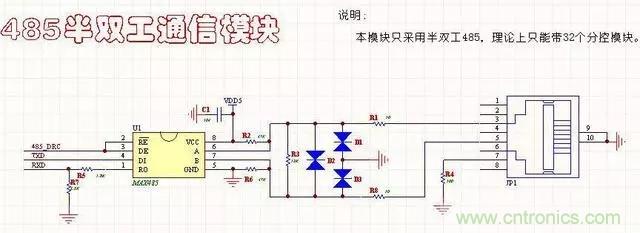

10、RS485半雙工通信模塊
可以通過選擇端口選擇數據的傳輸方向，帶保護功率。此模塊只能工作在5V.

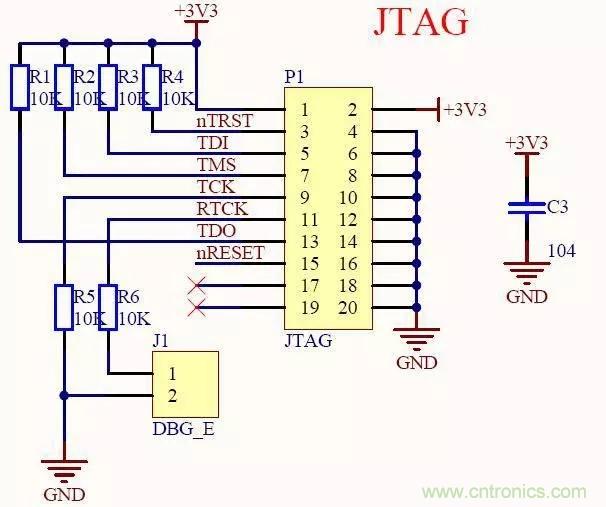

11、ARM JTAG仿真接口電路
比較完善，可以應用在常規的ARM芯片下，具有有自動下載功能，可以用JLINK或ULINK.

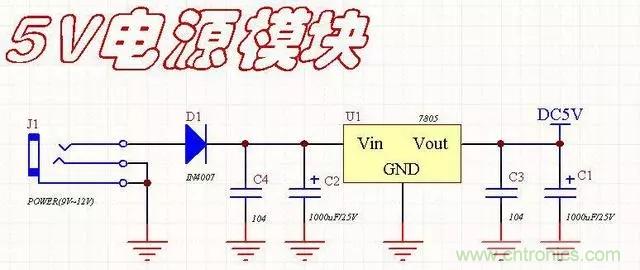

12、5V電源模塊這個電路比較簡單，如果用直插可以達到1.5A，如果用貼片的可以到達1A。

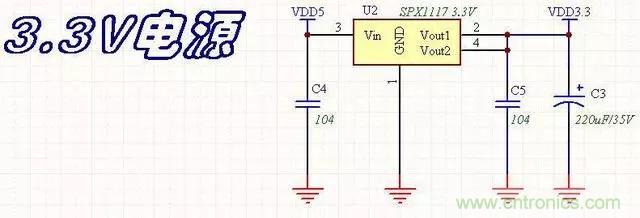

13、3.3電源模塊可以到達800mA，價格非常便宜，也有相應的1.8/1.2的芯片，可以直接替換。

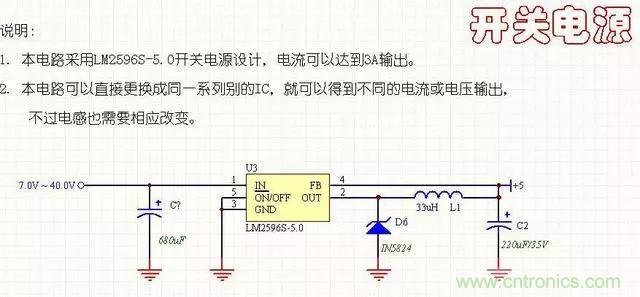

14、最常用的開關電源

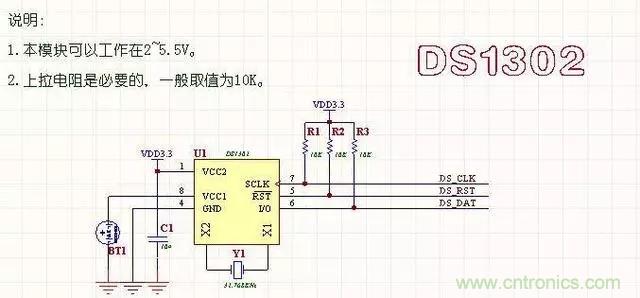

15、DS1302數字時鐘一款非常普及的時鐘電路，好用，成本低。

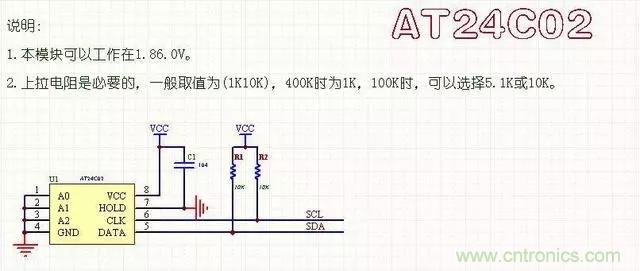

16、AT24C02（EEPROM）最常用的EEPROM電路。
17、蜂鳴器驅動這個電路簡單就不多說了。
