中心議題：
- 以太網ESD保護方案
- 10/100 Base-T 以太網供電 (PoE) - PD保護解決方案
- 10/100 Base-T 以太網供電 (PoE) - PSE保護解決方案
以太網在數據通訊中應如何針對端口界面的設計來選出最適合的電路保護解決方案呢？本文針對以太網ESD保護、10/100 Base-T 以太網供電 (PoE) - PD/PSE保護提供簡化的設計方案供工程師快速選擇，包含符合規范的完整數據、方案的產品料號信息、端口接口電路圖和替代解決方案等參考數據。

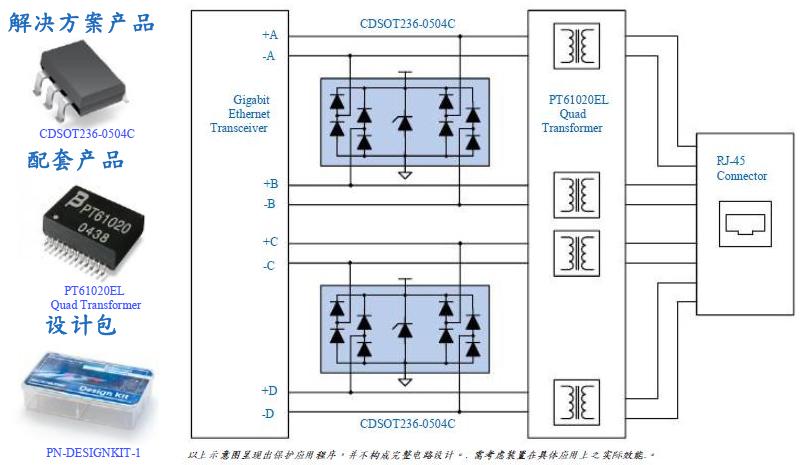

以太網ESD保護方案
用途：以太網接口為2V數碼訊號運作于頻率。此接口通常需要保護內部轉接線應用，免于受到靜電沖擊。
符合要求：IEC 61000-4-2 Level 4 (8 kV / 15 kV)
替代選項：其它PortNote™解決方案:
- 以太網 – 電源接觸與浪涌保護
- 以太網- 乙太網供電(PoE)保護- PD保護解決方案
解決方案內容：2 顆TVS二極管數組:CDSOT236-0504C
優點：這項解決方案提供防靜電保護，且不影響以太網訊號。

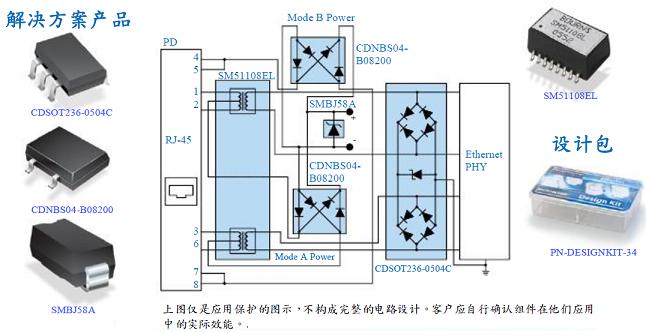

10/100 Base-T 以太網供電 (PoE) - PD保護解決方案
用途：10/100 Base-T 以太網供電保護(PoE) 其界面結合數據和48 V直流電，提供遠程電源控制給受電設備(PD)。本產品提供PD設備可免于ESD和過電流威脅。
下頁內容：10/100 Base-T 以太網供電 (PoE) - PD/PSE保護解決方案
[page]
解決方案內容
1 TVS二極管陣列：CDSOT236-0504C
2 橋式整流器：CDNBS04-B08200
1 TVS二極管：SMBJ58A
1 變壓器：SM51108EL
符合要求
IEEE 802.3af and IEEE 802.11af
IEC 61000-4-2 Level 4 (8 kV / 15 kV)
替代選項
其它 PortNote® 解決方案:
- 以太網 - ESD保護
- 以太網 - 電源接觸和浪涌保護
- 以太網 - 10/100 Base-T 以太網供電
優點：本解決方案提供方案提供 ESD保護給10/100 Base-T以太網供電保護供電保護PD 組件，且不影響以太網路信號。

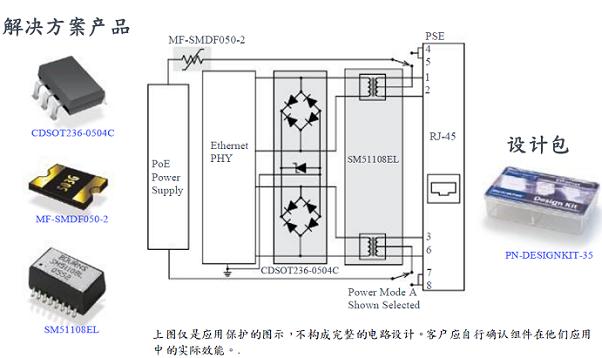

10/100 Base-T 以太網供電 (PoE) - PSE保護解決方案
用途
10/100 Base-T 以太網供電保護 (PoE)其界面結合數據和48 V 直流電以提供遠程電源控制給受電設備(PD)。本產品提供ESD和過電流保護給PSE (Powered-Sourcing Equipment)設備。
解決方案內容
MF-SMDF050-2
1 TVS二極管陣列：CDSOT236-0504C
1 Multifuse® PPTC 可恢復式保險絲：
1變壓器：SM51108EL
符合要求
IEEE 802.3af and IEEE 802.11af
IEC 61000-4-2 Level 4 (8 kV / 15 kV)
替代選項
其它 PortNote® 解決方案:
- 以太網 - ESD保護
- 以太網- 電源接觸和浪涌保護
- 以太網- 10/100 Base-T 以太網供電
