【導讀】Molex最近發布其下一代PoE plus磁性PDJack連接器，這款單端口控制器將電源設備控制器電路和PoE功能集成在單一解決方案中，與分立解決方案相比，節省多達75%的PCB空間。

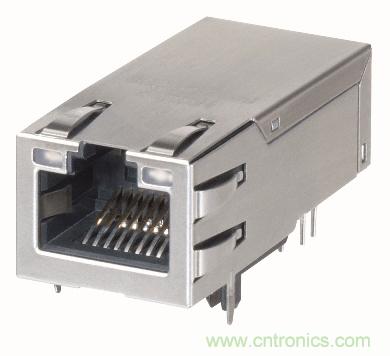

PoE plus磁性PDJack連接器
Molex集成產品部門經理Diarmuid Cullinan稱：“以RJ45連接器為基礎，完全兼容的PDJack連接器省去了復雜的設計和測試，降低了直接成本并加快了上市速度。具有集成電源設備控制器電路和以太網連通性的PDJack連接器可以簡化網絡設備的安裝和PoE plus基礎設施。”
新型PDJack連接器是業界首個集成式電源設備插座，在普適型(drop-in)單端口連接器解決方案中結合了PoE plus電源設備控制器和橋式整理器與千兆位磁性組件，支持所有的PoE PSE類型功能，符合IEEE802.3at兼容性、互用性、熱管理和EMI標準要求。在PDJack連接器的開發中，Molex與美高森美(Microsemi)合作并使用其PD控制器PD70200，可以達到所有的電源設備標準，包括檢測、分類、帶有涌入電流限制器和過電流保護的集成隔離開關，以及用于PoE plus電源的兩個事件分類。
穩固的PDJack連接器是完全屏蔽的連接器，具有集成靜電放電保護功能，適用于寬工作范圍和被動氣流環境。為優化電源設計，PDJack連接器備有Class 0、1、2、3和4型款，在37V至57V下提供高達25.5W功率。兩插針輸出電源和標準信號插針提供以太網連通性，帶有附加插針，可為外部DC-DC轉換器上電。PDJack控制交換機/路由器PoE控制器的所有通訊，用于協商電源要求，并且管理IP設備、無線接入點、控制面板、視覺系統和POS設備的安全上電和斷電。
