- 可以檢測直流和交流電壓源
- 把工作隔離電壓提升到1140V
- 采用符合8mm爬電距離和電氣間隙要求的更小尺寸延展型SSO-8封裝
- 各種廣泛的工業控制應用

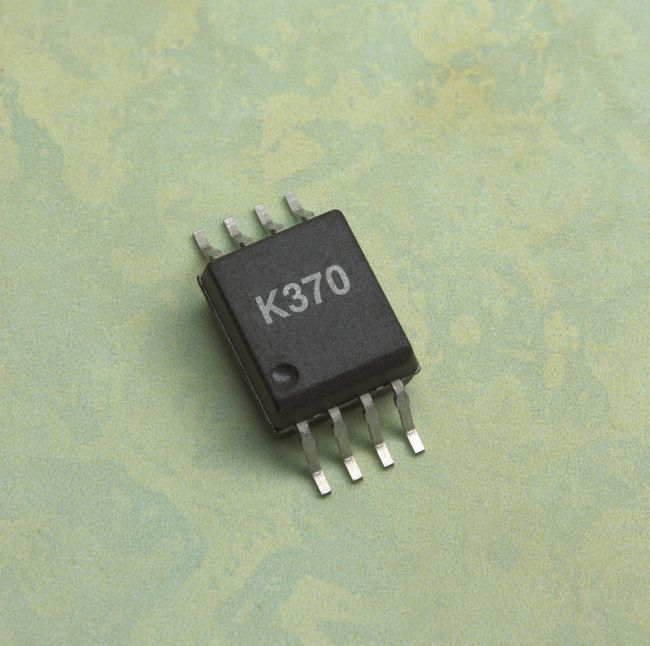

Avago Technologies(安華高科技)11月24日宣布，推出兩款新微型化電壓/電流閥值檢測光電耦合器，適合各種廣泛的工業控制應用。ACPL-K370/K376光電耦合器在設計上可以檢測直流和交流電壓源，并通過光電耦合屏障將電壓轉換為邏輯接口，提供工業應用中高電氣噪聲環境下的安全隔離，這些電壓/電流感應光電耦合器非常適合如限位開關傳感器、低電壓檢測器、繼電器接點監測、繼電器線圈電壓監測以及電流感應等應用。Avago是為通信、工業和消費類等應用領域提供模擬接口零組件的領導廠商。
新推出的ACPL-K370/K376系列為Avago現有HCPL-0370/3700/3760光電耦合器系列的升級版本，使用閥值感應輸入緩沖芯片，可以通過單一外部電阻帶來高達1140Vpeak尖峰電壓寬廣輸入電壓范圍內的閥值控制，這個新系列光電耦合器所提供的幾項主要優勢包括采用符合8mm爬電距離和電氣間隙要求的更小尺寸延展型SSO-8封裝，和DIP-8封裝比較，印刷電路板占用空間減少30%。另外，這些光電耦合器的輸入緩沖器更提供有幾個關鍵功能來強化閥值感應，例如可以抵抗更大噪聲和開關切換的滯后電路、簡化交流輸入信號連接的二極管橋式整流電路，以及保護緩沖器和發光二極管LED不受各種過電壓和過電流瞬變破壞的內部箝位二極管。
通過ACPL-K370/K376系列產品的推出，Avago在現有的DIP封裝產品外提供了SSO-8封裝的另一種選擇，帶給客戶更高電壓工業應用更多的光電耦合器產品。ACPL-K376為ACPL-K370的低功耗版本，為了以較低電流工作，ACPL-K376使用了可以在較低驅動電流下提供較高光度輸出的高效AlGaAs LED。
功能特點
- ±5%電壓檢測精確度
- 高達1140Vpeak的寬廣交流和直流電壓檢測范圍
- 可由使用者控制的單一或雙重檢測電平
- 內置滯后功能可以改善抗噪能力
- 1.32mA超低臨限電流(ACPL-K376)
- 邏輯電平兼容輸出
- 2V到18V寬廣輸出電源電壓
- -40到+105oC工作溫度范圍
- 采用8mm爬電距離和電氣間隙的SSO-8封裝供貨
- IEC/EN/DIN EN 60747-5-5/UL 1577 5kVrms/CSA等強化絕緣安全認證申請中
