- 電子制作中如何掌握焊接技術
解決方案：
- 工具的準備
- 焊前處理
- 實際動手掌握焊接技術
在電子制作中，元器件的連接處需要焊接。焊接的質量對制作的質量影響極大。所以，學習電于制作技術，必須掌握焊接技術，練好焊接基本功。
一、焊接工具

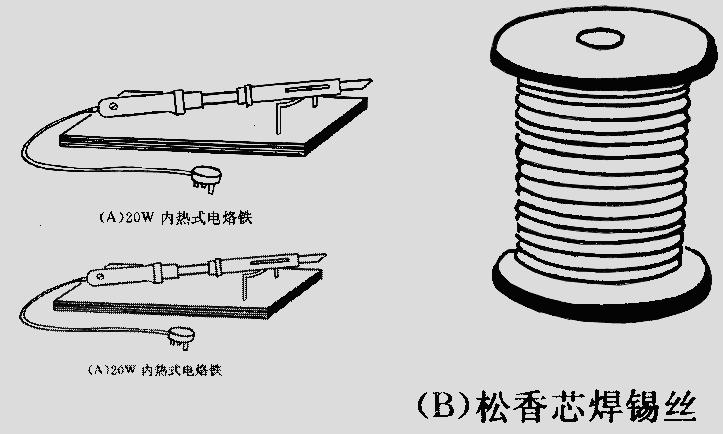

（一）電烙鐵。電烙鐵是最常用的焊接工具。我們使用20W內熱式電烙鐵。如圖1。
圖1
新烙鐵使用前，應用細砂紙將烙鐵頭打光亮，通電燒熱，蘸上松香后用烙鐵頭刃面接觸焊錫絲，使烙鐵頭上均勻地鍍上一層錫。這樣做，可以便于焊接和防止烙鐵頭表面氧化。舊的烙鐵頭如嚴重氧化而發黑，可用鋼挫挫去表層氧化物，使其露出金屬光澤后，重新鍍錫，才能使用。電烙鐵要用220V交流電源，使用時要特別注意安全。應認真做到以下幾點：
1．電烙鐵插頭最好使用三極插頭。要使外殼妥善接地。
2．使用前，應認真檢查電源插頭、電源線有無損壞。并檢查烙鐵頭是否松動。
3．電烙鐵使用中，不能用力敲擊。要防止跌落。烙鐵頭上焊錫過多時，可用布擦掉。不可亂甩，以防燙傷他人。
4．焊接過程中，烙鐵不能到處亂放。不焊時，應放在烙鐵架上。注意電源線不可搭在烙鐵頭上，以防燙壞絕緣層而發生事故。
5.使用結束后，應及時切斷電源，拔下電源插頭。冷卻后，再將電烙鐵收回工具箱。
（二）焊錫和助焊劑
1．焊錫。焊接電子元件，一般采用有松香芯的焊錫絲。這種焊錫絲，熔點較低，而且內含松香助焊劑，使用極為方便。
２.助焊劑。常用的助焊劑是松香或松香水（將松香溶于酒精中）。使用助焊劑，可以幫助清除金屬表面的氧化物，利于焊接，又可保護烙鐵頭。焊接較大元件或?qū)Ь€時，也可采用焊錫膏。但它有一定腐蝕性，焊接后應及時清除殘留物。
（三）輔助工具
為了方便焊接操作常采用尖嘴鉗、偏口鉗、鑷子和小刀等做為輔助工具。同學們應學會正確使用這些工具。

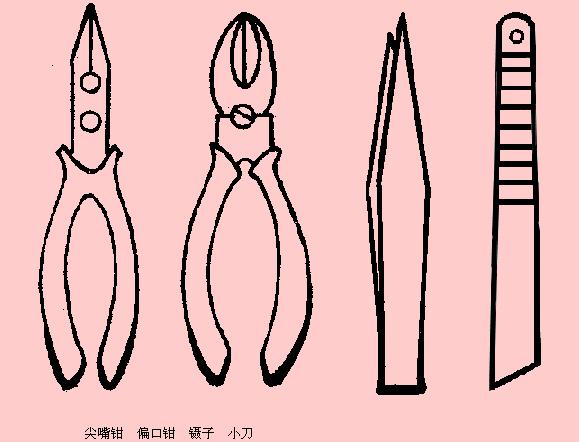

圖2. 輔助工具
二、焊前處理

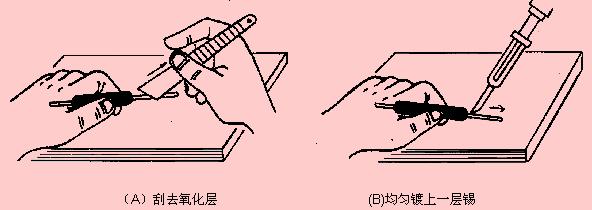

焊接前，應對元件引腳或電路板的焊接部位進行焊前處理（圖3）。
（一）清除焊接部位的氧化層
1．可用斷鋸條制成小刀。刮去金屬引線表面的氧化層，使引腳露出金屬光澤。
2．印刷電路板可用細紗紙將銅箔打光后，涂上一層松香酒精溶液。
（二）元件鍍錫
在刮凈的引線上鍍錫。可將引線蘸一下松香酒精溶液后，將帶錫的熱烙鐵頭壓在引線上，并轉動引線。即可使引線均勻地鍍上一層很薄的錫層。導線焊接前，應將絕緣外皮剝?nèi)ィ俳?jīng)過上面兩項處理，才能正式焊接。若是多股金屬絲的導線，打光后應先擰在一起，然后再鍍錫。
三、焊接技術
做好焊前處理之后，就可正式進行焊接。
（一）焊接方法（參看圖3）。“
１．右手持電烙鐵。左手用尖嘴鉗或鑷子夾持元件或?qū)Ь€。焊接前，電烙鐵要充分預熱。烙鐵頭刃面上要吃錫，即帶上一定量焊錫。
２．將烙鐵頭刃面緊貼在焊點處。電烙鐵與水平面大約成60℃角。以便于熔化的錫從烙鐵頭上流到焊點上。烙鐵頭在焊點處停留的時間控制在2～3秒鐘。
圖3. 焊前處理
3．抬開烙鐵頭。左手仍持元件不動。待焊點處的錫冷卻凝固后，才可松開左手。
4．用鑷子轉動引線，確認不松動，然后可用偏口鉗剪去多余的引線。

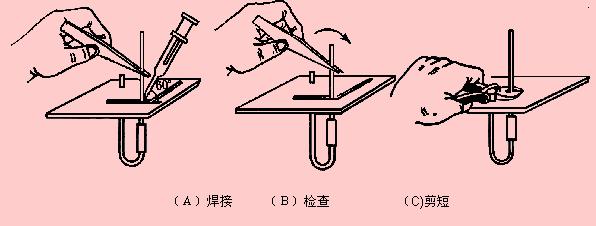

圖4. 焊接
（二）焊接質量
焊接時，要保證每個焊點焊接牢固、接觸良好。要保證焊接質量。

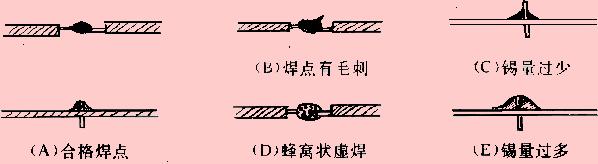

（Ａ）所示應是錫點光亮，圓滑而無毛刺，錫量適中。錫和被焊物融合牢固。不應有虛焊和假焊。
虛焊是焊點處只有少量錫焊住，造成接觸不良，時通時斷。假焊是指表面上好像焊住了，但實際上并沒有焊上，有時用手一拔，引線就可以從焊點中拔出。這兩種情況將給電子制作的調試和檢修帶來極大的困難。只有經過大量的、認真的焊接實踐，才能避免這兩種情況。
圖5
焊接電路板時，一定要控制好時間，太長，電路板將被燒焦，或造成銅箔脫落。從電路板上拆卸元件時，可將電烙鐵頭貼在焊點上，待焊點上的錫熔化后，將元件拔出。
技能訓練 焊接練習（一）
目的 練習對元件進行焊前處理 練習直接焊接元件。
器材 20W 內熱式電烙鐵，紅黑色軟芯塑料導線各2根，電池盒，2只鍔魚夾，100歐固定電阻器、470歐電位器、發光二極管各1只。
步驟
焊接電池盆：
①將4根軟導線兩端塑料外皮各剝?nèi)ィ崩迕鬃笥摇Ｓ眯〉豆瘟梁螅瑢⒍喙尚揪€擰在一起后鍍錫。
②將電池盒正負極引腳焊片用小刀刮亮后鍍錫。將兩只愕魚夾焊線處刮亮后鍍錫。
（2）焊接
取紅色導線１根，一端焊在紅把鍔魚夾上，另一端焊在電池盒正極焊片上。
取黑色導線１根，一端焊在黑把鍔魚夾上，另一端焊在電池盒負極焊片上。
（3）檢查焊接質量
①各焊點是否牢固，有無虛焊、假焊。是否光滑元毛刺。
②將不合格焊點重新焊接。
2．焊接電路（按照圖3一4焊接）。
（1）焊前處理將電阻兩引腳，電位器引腳焊片，發光二極管引腳用小刀刮亮后鍍錫。、
（2）焊接
①將電阻一端焊接在電位器引腳一側焊片上。
②將電位器引腳中間的焊片焊上１根導線。
③將導線另一端焊接在發光二極管負級上。
④將發光二極管正極焊接上另１根導線。
（3）檢查焊接質量
①焊點是否光亮圓滑，有無假焊和虛焊。
②將不合格的焊點重新焊接。
注意：焊接發光二極管時，時間要短，并應用尖嘴鉗夾住引腳根部，以利于散熱。將電池盒引線上的鍔魚夾分別夾在焊好的電路兩端（注意正負），觀察發光二極管發光情況。旋轉電位器，使發光二極管亮度適中。
（4）焊接完畢，撥下電烙鐵插頭，待其冷卻后，收回工具箱。
技能訓練 焊接練習（二）
目的 練習元件的焊前處理，練習焊接電路板。
器材 20瓦內熱式電烙鐵、廢舊印刷電路板１塊、1／8瓦小電阻10只。
步驟
1．焊前處理
（1）將印刷電路板銅箔用細砂紙打光后，均勻地在銅箔面涂一層松香酒精溶液。若是己焊接過的印刷電路板，應將各焊孔扎通（可用電烙鐵熔化焊點焊錫后，趁熱用針將焊孔扎通）。
（2）將10只電阻器引腳逐個用小刀刮亮后，分別鍍錫。
2．焊接
（1）將電阻插入印刷電路板小孔。從正面插入（不帶銅箔面）。電阻引腳留3～5毫米。
（2）在電路板反面（有銅箔一面），將電阻引腳焊在銅箔上，控制好焊接時間為2～3秒。若準備重復練習，可不剪斷引腳。將10只電阻逐個焊接在印刷電路板上。
3．檢查焊接質量
10個焊點中，符合焊接要求的有兒個？將不合格的焊點重新焊接。
4．將電阻逐個拆下。拔下電路鐵電源插頭，收拾好器材。
思考與實踐
1．焊接元件和電路板時，器材較多。為了便于操炸，避免發生事故，要把工具和元件放置在桌上的固定位置）你打算怎樣放置電烙鐵、工具和元器件？試一試，操作時是否比較方便？養成器材放置有序的良好習慣。
2．電烙鐵使用時間較長時，烙鐵頭上會有黑色氧化物和殘留的焊錫渣，將影響后面的焊接。想一想，怎樣不斷地清潔烙鐵頭，使它保持良好的工作狀態？
