智能手環，作為近兩年比較流行的產品形式，越來越多的受到人們的關注，雖然不能被全部人接受，但是它的產生，確實使電子產品市場產生了一些變化。
一個通常由射頻電路單元、時鐘電路單元、存儲器電路單元、傳感器電路單元和主控 MCU 單元等組成，而電路通常集中在較小的范圍內，進行單面或者雙面貼片，電路板為 4 層或者 6 層為主。
既然那么多功能集中在一個較小的板上，那么在手環的布局和布線中我們要進行格外的注意，現在總結一些注意事項，以供參考。

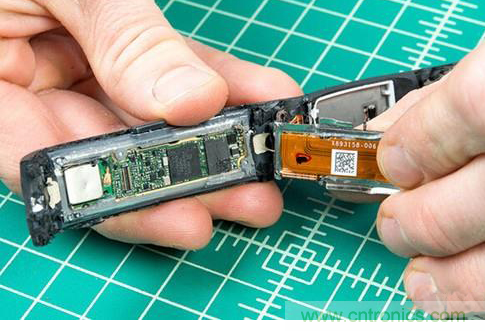

圖 的設計
首先，分區布局，注意走線保護。
從上面的 PCB 電路板中可以看出，智能手環的各個部分電路（不同顏色方框標記）有很好的分區：由于智能手環是數字電路元件集合在一起，在電路設計中只要做好配套的電阻和電容分布，就可以完成一定功能的電路模塊，由此使得電路設計更加簡潔和便于查找。雖然有些傳感器電路單元采用模擬電路技術進行數據采集，一旦將該模塊設計為模塊，那么，通過相應的連接接口即可完成數據的通信和信息的傳遞。
在電路模塊布局時，一方面需要注意時鐘電路和晶振電路要經過最短的路徑到達目標管教，另一方面，在時鐘走線時還要注意避讓數據線，防止干擾影響系統的穩定。
在走線時，需要對關鍵走線進行保護，比如時鐘產生電路，晶振電路等是否進行敷銅保護，是否進行環地保護等，一般在設計中會進行保護，對于晶振部分是需要挖銅處理。
其次，處理好射頻電路。
智能手環在使用時需要和手機進行聯動，因此，無線射頻部分是關鍵部分，在這部分設計中，一定要格外注意。現在市面上的智能手環無外乎都是基于藍牙進行的無線數據傳輸，因此重點說藍牙射頻的處理。如果智能手環只是用于數據傳輸而不需要進行聲音和音樂的傳遞，那么低功耗藍牙是最優選擇，在設計時，藍牙天線形狀，天線布局，智能手環外殼材料等都是影響智能手環性能的重要因素。在智能手環 PCB 設計過程中，一位優秀的射頻天線工程師顯得格外重要。
再次，做好 ESD 防護。
在之前的文章中我也寫過電路 方面的一些技術和知識，今天重要說下 ESD 對智能手環類產品的重要性。不同國家和地區對不同的產品或者同樣的產品 ESD 要求有不同的標準，為了使產品通過相關的檢測，在設計時要進行 ESD 保護設計，在設計完成之后還要進行 ESD 的檢測，確保通過產品適應當地市場的電子檢測。
最后，預留系統升級接口。
一款智能手環的功能升級是否方便對于使用者或者說智能手環狂熱粉絲來說有著重要的意義。若一款產品在適當的時候進行軟件的升級（可能是前期硬件設計到某些功能而為了追趕市場軟件沒有跟上，也可能是修復了一些軟件的 BUG），這說明產品還在不停的研發過程中，這對于使用者來說是一種良好的心理補償?，F在智能手環的軟件升級通常有兩種方法：通過 USB 接口和無線推送的方法。至于采用哪種方法，需要在前期規劃和軟硬件規劃是進行確定。
