【導讀】最近忙于搬家，TX61U-IT有好幾周時間都沒能曬到太陽，之后不管我按下多少次“復位”按鈕或把它放在陽光下曬多長時間，它都沒再恢復過來。我懷疑其嵌入式可充電電池由于深度放電導致它們無法再次存儲電荷。
我的想法是否正確呢？一起來看看吧。TX61U-IT根本無法直接拆開。事實上，要想拆開它，外殼的防水功能勢必再也無法恢復如初。不能理解為什么 La Crosse 不采用更方便打開的外殼設計(圖1)。

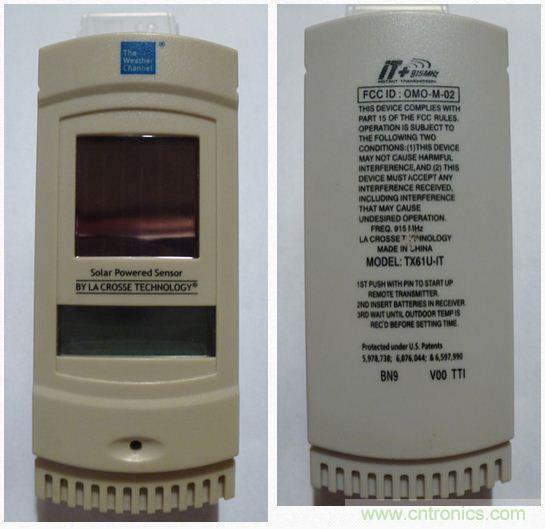

圖1：拆解前TX61U-IT的正面和背面圖片。
注意觀察設備正面的方形太陽能電池，及其下方用以報告當前電池電壓和測得的溫度的基礎LCD屏。
發射器與接收器之間的“IT+”無線連接在903MHz、915MHz或927MHz頻段下工作，在初始配對過程中協商并選定一個特定頻率，并且“開放空間”傳輸范圍聲稱最大可達200英尺(61m)。以下文字摘自用戶手冊，所述內容可能與我的TX61U-IT發生故障的原因密切相關：
當TX61U-IT傳感器的電壓低于2.4V時，信號傳輸中斷；LCD屏上顯示“LO”字樣，持續約2s，然后傳感器進入“空閑”模式。在“空閑”模式下，LCD屏?xí)P(guān)閉。傳感器會自動檢查并為內部可充電電池充電。當電池電壓上升至2.5V時，LCD屏?xí)_啟，同時信號傳輸重新開始。若在黑暗環境下放置24h，TX61U-IT將進入“停止”模式以節省功耗。此時，LCD屏關閉，并且設備停止發送無線溫度信號。如果發生這種情況，請按下TX61U-IT傳感器上的復位按鈕再次喚醒它。之后，如果電壓高于2.4V，LCD屏?xí)俅伍_啟，并且恢復無線溫度信號的發送。但是，如果電壓低于2.4V，LCD屏上會顯示“LO”字樣，同時傳感器將進入“空閑”模式。如果電池電壓低于2.4V，請將TX61U-IT置于更加明亮的環境，為內部可充電電池充電，從而延續正常工作。

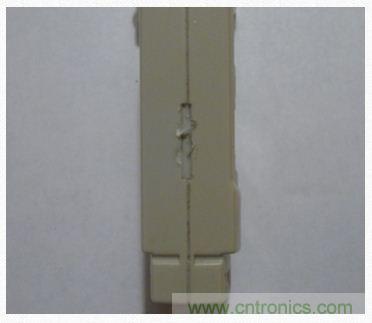

圖2：機身側面的狹縫。

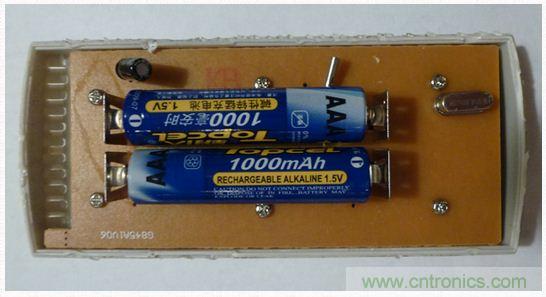

圖3：兩個傳統的AAA可充電堿性電池。
正如前面所說，我懷疑嵌入式電池由于深度放電導致無法再次喚醒，想要打開設備內部一探究竟。也許你會認為可以通過機身側面的狹縫直接打開(圖2)。但是這個狹縫太淺(又太寬)，不適合用硬幣或螺絲刀插入撬開，此外，整個外殼的接合處都用膠緊緊粘住。最終，我只能使用蠻力撬開，里面有兩個傳統的AAA可充電堿性電池(圖3)。看到這個，我就更加疑惑：“為什么 La Crosse 不采用更方便打開的外殼設計？”撇開這個不談，我們來看看移開電池后PCB同一面(圖4)和另一面的樣子(圖5)。

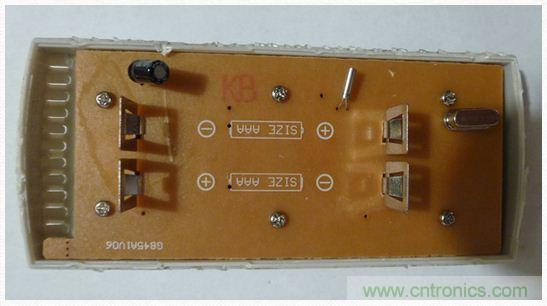

圖4：移開電池后的PCB同一面。

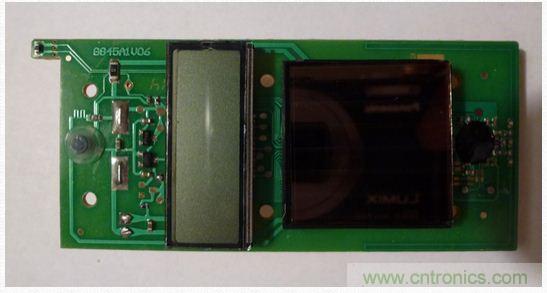

圖5：移開電池后的PCB另一面。
LCD屏壓接在PCB上，很容易被剝離下來。圖6是太陽能電池反面圖片。遺憾的是，TX61U-IT的兩個“大腦”均被同樣的黑色圓頂封裝體環氧樹脂包覆，遮蓋了WS-811561-W內部各種IC的身份。

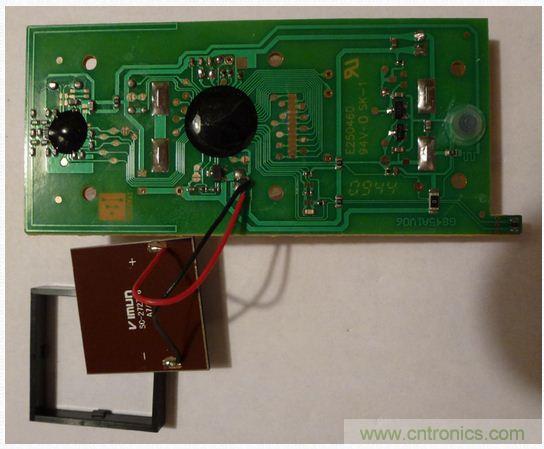

圖6：太陽能電池反面。
