【導讀】運動中，監測心率有利于調整運動量。雖然心率帶是心率監測設備中最為準確地，但在實際應用中卻略顯雞肋，隨社會發展，取而代之的便是多功能手環和手表了。
目前成熟的心率無創測量手段有以下四種：
(1) 血氧法。
如果體能測試時做過臺階測試(一種心肺功能的體鍛測試)，那么一定對這種心率測試方法不陌生。那種夾在食指尖的心率測試儀就是采用這種方案。

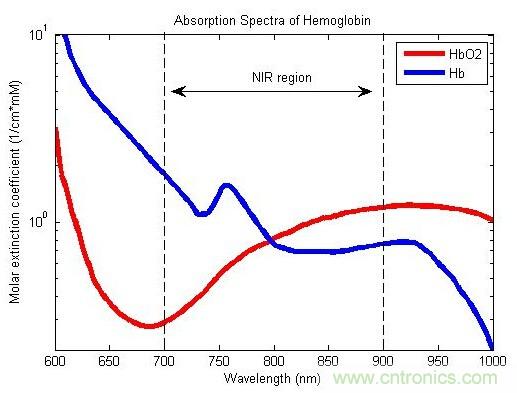

一般來講，完整的血氧飽和度儀往往有2種發光二極管，一種波長660nm，是可見光的紅光，一種波長900多nm，是紅外線。血管中攜氧的血紅蛋白和不攜帶氧的血紅蛋白，對兩種光的吸收率是不同的。如下圖。
同時，血管中的氧含量，是有消耗——心臟泵血增加——再消耗這樣的周期過程的。這個周期剛好與心率是一致的。
盤點可穿戴產品中 哪種心率監測方法最流行？
血氧法的優勢是提供心率和血氧飽和度兩種信號。劣勢是由于需要在另一端接受透射光信號，那么這部分人體組織就必須足夠薄才行，全身上下合適的位置就只有指尖和耳垂。手腕太厚了，可見光根本無法穿透，使用范圍比較受限制。
所以很多運動腕表都沒有采用這個方案。
(2)光電體積法。

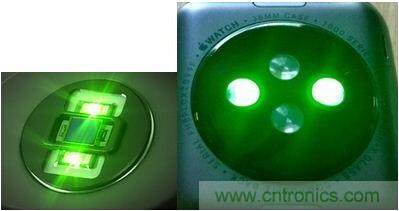

這種方案是追蹤可見光(綠光)在人體組織中的反射。通常是有兩個綠色LED向手腕發出可見光，然后中間有個光電傳感器感應反射光。如下：
人體的皮膚，骨骼，肉，脂肪等對光的反射是固定值，而毛細血管和動脈靜脈由于隨著脈搏容積不停變大變小，所以對光的反射是波動值。這個波動的頻率就是脈搏，一般也跟心率是一致的。
這種方法只能得到心率信號，但是相對對運動帶來的噪聲抵抗力比較強，很適合目前的運動腕表。
至于精度，除了apple watch以外，其他幾家都是用的同一款飛利浦的專利傳感器。。。。。。
唯一能做的花頭無非就是加速度儀去補償運動噪聲的算法不同。
至于用綠光的原因——不是因?yàn)檠菏羌t的，所以用綠光，真正原因是綠光對外界溫度變化造成的信號漂移是最小的。
(3)心電信號法。
竇房結有節律地控制心臟收縮舒張從而向軀干泵血。這個控制信號是一個電信號(人體神經信號在神經上都表現為電信號)，會逐漸擴散到體表，可以在皮膚通過電極測量。大家去醫院一般用的心電儀就是采用這個原理。這個節奏就是心率，除此之外，心電信號還可以為醫生診斷提供很多參考信息。
目前市面上最精確的可穿戴心率測量?jī)x器，心率帶，也是采用這個方法。
但是由于心電信號的波長非常長，為了測得足夠精度的信號，信號電極和參考電極就必須在軀干空間上隔得足夠遠。一般是胸上比較遠得兩點，或者左手和右手，或者手和腳等。腕表就比較難采用這個方案，除非有人愿意同時帶兩個表。
(4) 動脈血壓法。
這其實是最古老的方法：中醫的診脈。
在手腕或者頸部?jī)蓚?cè)，都可以經皮膚摸到動脈的壓力有規律地漲落。通過壓力傳感器可以將這個信號變成心率。
這個方案也是目前商用最不成熟的，原因一是壓力傳感器需要長期對穿戴者的動脈半壓迫，有不適感；二是壓力傳感器難以以合適的方式固定在皮膚表面：固定地太緊會導致血流不暢，固定地太松又無法實現測量。這個問題在運動腕表設計中表現得格外明顯。
所以該方法一般只在醫院中對手術中手術后的靜息病人使用。
看完文章，你還會好奇運動手表、手環等為什么可以監測心率嗎？
