【導讀】您在補償隔離式電源的反饋回路時是不是感到無從下手呢？在您進行測量時，回路的斷開位置將直接影響到這項工作的難度。本文就為大家排憂解難，教你如何在隔離式電源中測量頻率響應。
在選擇TL431電路周圍的補償組件時，在一個特定的位置斷開回路十分關鍵。我們可以選擇在兩個位置斷開回路。
大多數工程師喜歡在圖1顯示的反饋電阻分壓器的位置上斷開回路。畢竟，我們在非隔離式降壓電路中是這么做的。當我們在這款隔離式電源中也進行同樣操作的話，內部回路會變成發電廠設備的一部分，并且使得方程式和設計過程變得復雜。當我們在分壓器上斷開回路時，我們必須：
1.檢查內部開回路的穩定性。
2.然后，我們必須查看這個內部回路的閉環響應。閉合內部回路是發電廠設備，它由外部回路控制。
3.通過選擇外部回路內的TL431周圍的補償組件來確保穩定性。
圖1.在反饋分壓器的位置上斷開回路會使測量過程復雜化
按照圖2中所示的方式斷開回路，我們可以通過一個簡單的步驟穩定電源。現在，發電廠設備被定義為光耦合器的輸出到電源輸出的轉換函數，而兩個回路被包含在補償中，而非發電廠設備中。這使得我們能夠使用電源技巧：補償隔離式電源中說明的簡單方程式，以快速選擇TL431周圍的補償組件。

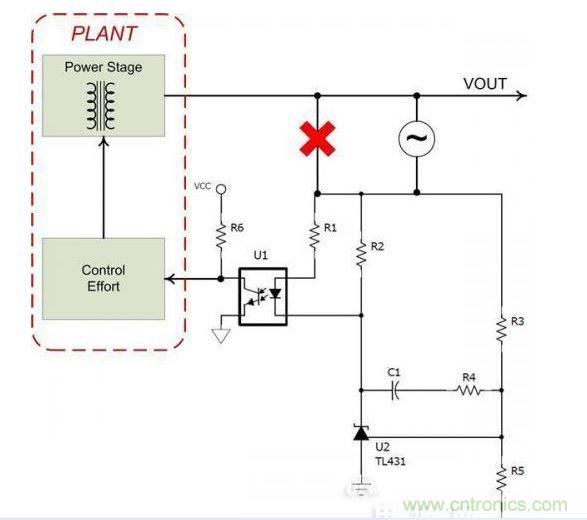

圖2.在輸出和整個TL431電路之間斷開回路可簡化測量過程
經常情況下，電路中會包含一個50歐姆電阻器，其唯一用途就是在測量回路的同時提供一個插入干擾的位置。當被放置在圖2標出的位置上時，這個電阻器的阻抗將影響電源的性能。光耦合器電流必定會流經這個電阻器，并會導致一個穩壓誤差。如果你將一個電阻器放在這個位置，那么必須使用0歐姆電阻器。在執行回路測量時，可臨時放置一個50歐姆電阻器來插入干擾。之后，必須替換掉0歐姆電阻器。
在我們的參考設計Power Lab庫中有大量的隔離式電源。這里有一些示例，其中包含一個0歐姆占位電阻器，用來測量圖2中所示位置上的反饋回路：
PMP9203-定頻運行的通用AC輸入5V/2A USB適配器參考設計。
PMP9204-具有DCM/谷值開關和光反饋的通用AC輸入5V/2A USB適配器參考設計。
PMP9720-48V-60Vdc輸入，12V/150W有源鉗位正向-參考設計。
