【導讀】本文介紹的這款趣味紅外槍電路，發射電路裝在玩具手槍或沖鋒槍內，接收電路裝在靶上。其電路簡單、構思新穎、制作方便，可用于娛樂場所作打靶游戲或家庭電平玩具。
這款趣味紅外槍電路，發射電路裝在玩具手槍或沖鋒槍內，接收電路裝在靶上。其電路簡單、構思新穎、制作方便，可用于娛樂場所作打靶游戲或家庭電平玩具。根據現代槍械的特點和射擊游戲的具體要求，對紅外槍進行精心設計和試驗，與已往的紅外槍游戲電路相比，具有以下優點：（1）仿真性好，射擊逼真。扣動板機時會產生“霹”的一聲擊發聲，同時槍口IA光。若射中靶心，靶會產生數秒鐘的閃光和音樂報靶聲；（2）限定子彈的發數。通過發射電路微型DIP開關的斷、合，限制允許擊發射擊次數；（3）抗干擾性能好。
采用頻率譯碼技術，只允許接收發射電路發射的特定頻率信號，其他的如日光、燈光等一律拒收。
1．發射電路

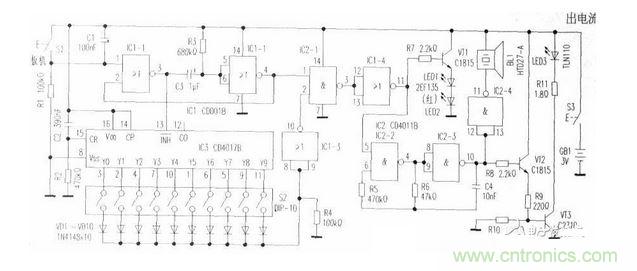

電路如圖1所示。IC1-1、IC1-2組成正沿觸發單穩態定時器，定時時間約0.5s（t=0.7xR3xC3）。當扣動板機S1時，IC1-1①腳輸入高電平，③腳輸出低電平，由于電容器C3兩端的電壓不能突變，所以電源經R3給C3充電。C3剛充電時IC1-2⑤、⑥腳為低電平，④腳輸出為高電平，為0.5s后充電結束，ICl-2④腳翻轉回低電平，完成一次擊發控制過程。
圖1 發射電路
單穩態定時器的作用有二：一是在扣動板機S1時，從IC1-1③腳取出負脈沖作IC3的允許射擊計數信號：二是從ICl-2④腳取出正脈沖加至與非門IC2-1①腳。允許射擊次數由微型集成開關S2（DIP-10）設定，例如每個射擊者只有3發子彈，可將IC3的YO~Y3外接開關斷開，Y4~Y9外接開關閉合。此時閉合電源開關S3自動復位電路R2、C2為IC3@腳加一清零脈沖，使Y0=1，（高電平），Y1~Y9=0（低電平）。在第1次扣動板機S1進行射擊時，IC3（13）腳被負脈沖觸發計數，其Y1=1，曲于外置開關是斷開的，對外電路無作用。在R4下拉和IC1-3反相后，IC2-1⑦腳為1，而IC2-1⑦腳在0.5s暫穩態定時時間內也為1，根據與非門邏輯關系（Y=A-B），其③腳輸出0，IC1-4（11）腳為1，由IC2-2、IC2-3組成的振蕩器被選通，產生約970Hz（f=1/2.2xR6xC4）振蕩信號，經VT2、VT3驅動紅外發射管LED3向外發射射擊信號；并經IC2—4反相驅動壓電蜂鳴器BL1（HTD27-A）發出“噼”的一聲；與此同時VT1導通，安裝在槍口附近的紅色發光管LED1、LED2閃亮一下。
同理，由于IC3的Y2、Y3外接開關也是斷開的，因此在第2、3次扣動板機SI時，也會產生象第1次扣動板機時的射擊效果。3槍過后，第4次扣動板機S1時，IC3的Y4=1，由于其外接開關是閉合的，所以IC1-3⑧、⑨腳經導通的二極管VD5獲高電平，IC2-1②腳為0，雖然在0.5s定時時間內IC2—1①腳為1，但其③輸出1，IC1-4（11）腳為0，LED1、LED2、LED3、BL1均不丁作，即此次射擊無效。同理，由于IC3的Y4—y9外接開關也是閉合的，所以此后扣動板機射擊仍無效。
[page]
2．接收電路

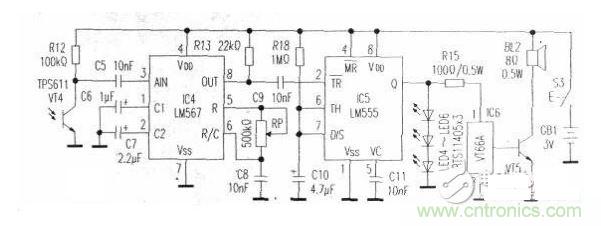

接收電路安裝在靶上，如圖2所示。
圖 2 接收電路
IC4是譯碼器LM567，內含正交相位檢波器、鎖相環、放大器等。C5為輸出濾波電容，C7為低通濾波電容．R13為輸出上拉負載電阻，RP、C8確定接收譯碼頻率（f=1/1.1xRPxC8）。紅外接收管VT4接收到的光射擊信號轉換成電信號（ 970Hz），輸入到C9、IC5②腳。IC5為雙板型單時基電路，接成單穩態觸發器，由于其③腳輸出電流很大（可達200mA），故可直接為頻閃發光管LED4~LED6和音樂三極管IC6（VT66A）供電。
若光槍發射的信號頻率與RP、C8設置的接收譯碼頻率相符時，IC4⑧腳跳變為低電平，IC5②腳被觸發進入暫穩態，③腳輸出商電平使LED4-LED6頻閃發光，表示中靶。同時IC6輸出音樂信號經VT5驅動揚聲器（8Ω/0.5W）BL2發出響亮的音樂報靶聲。聲、光報靶時間由IC5暫穩態時間（t=1.1xR14xC10）決定。
3．安裝與調試
發射和接收電路印刷板設計較簡單，尺寸可按實際配用的玩具槍和靶決定。全部元件安裝完畢并檢查無誤后．便可進行調試。接通電源，將紅外槍對準靶心扣動板機，并調整RP使IC4⑧腳輸出低電平。然后不斷拉遠射擊距離，微調RP使射程最遠即可，一般可達5m以上。
