【導讀】有很多電工問到：電力變壓器的分接開關的調節方式是什么？什么是變壓器分接開關呢？它的作用有是什么呢？ 以下將詳細為大家一一解答。

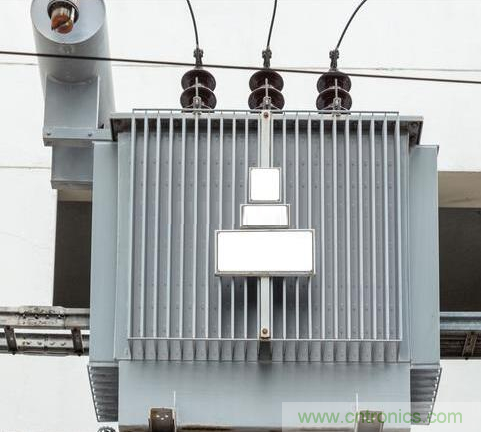

變壓器由于電網中即是同一等級電壓，由于線路壓降等原因，各處的電壓也不是完全相同的，所以變壓器安裝在不同位置，一次電壓不同，為了都能輸出額定電壓，就在變壓器高壓繞組上設置了多次抽頭，將抽頭接到分接開關上，通過分接開關與電網相連。這樣，可以通過調節分接開關來改變變壓器高低壓繞組的匝數比，來調節變壓器輸出電壓的高低。
變壓器分接開關有兩種，有載調節和無載調節。有載調壓開關可以在變壓器運行時調節分接頭位置，一般用在特殊用途的變壓器上， 比如電弧爐等，國內常見的有17檔位、11檔位、9檔位等，都帶有自動和手動的調節機構。
而一般配電用途的變壓器，都采用無載調壓分接頭開關，無載調壓只能在變壓器脫開電網后調節分接開關位置，常見的有3檔位的，也有5檔位的。今天咱們就來講一下無載調壓分接頭開關的調節方法。
有一個口訣叫：高往高調，低往低調。什么意思呢？
比如10KV/0.4KV的三檔位的變壓器：
一檔：10500V
二檔：10000V
三檔：9500V
顯然一檔最高，三擋最低。 高往高調："高"指低壓側電壓如果過高，"往高調"指分接開關往高檔位調。 低往低調："低"指低壓側電壓如果太低，"往低調"指分接開關往低檔位調 為什么要這樣調呢？例如現在在二檔，輸出電壓過高，就將開關調到一檔，因為高檔位就是指一次繞組匝數多，調到高檔位，就是將一次繞組匝數增加了，二次繞組匝數不變，也就是變比增大了，一次電源電壓不變，變比增大，二次輸出電壓就會降低。
同樣道理，如果開關在二檔，二次電壓過低，"低往低調"，就將開關打到三檔，一次繞組匝數減少，二次繞組匝數不變，變比減小，一次電源電源不變，二次輸出電壓升高。
