【導讀】本文介紹一種具有超載和輸出短路保護及告警功能的穩壓電源，電路簡單，穩壓精度高，加上額定負載后輸出電壓不變，具有超載和輸出短路保護及告警功能。
該穩壓電源的特點是：
1．具有超載和輸出短路保護及告警功能。
2．電路簡單，穩壓精度高，加上額定負載后輸出電壓不變。
當超載時電阻R8上的壓降增大，該壓降達到0．6V時可控硅SCR導通，使Q1基極電位下降到1V左右，于是管Q1和調整管Q2、Q3均截止，保護調整管免遭燒壞。Q2、Q3截止后輸出電壓為零，電子開關Q4截止，Q5導通，使Q6、Q7組成的多諧振蕩器起振(幾十赫芝)，發光管LED2閃亮，以示告警。當輸出端短路時(最大超載)，R8上壓降遠大于0．6V，可控硅立即導通，同樣切斷穩壓輸出。當短路故障排除后，只要按一下復位按鈕AN，使可控硅“復位”，穩壓電源立即照常工作。這時Q4正常導通，Q5截止，Q6、Q7停振熄滅。該電源容易制作，Q2、Q3的放大倍數應接近一致。電阻R2、R4、R5、R6,R17選用l／2W，其余均為1／4W,電阻R8用直徑0．25mm、長18Cm的康銅絲6根并聯而成。若無康銅絲也可用8只1／4W2．2O歐色環電阻并聯而成。該電阻只對保護電流設定值有影響而與穩壓精度無關。調整管散熱器采用市售鋁合金專用散熱器，裝在鐵殼外。

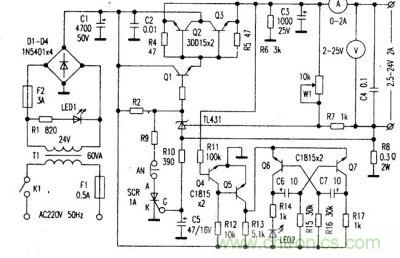

圖題：電路圖
