【導讀】本文介紹一種以W7805為核心器件的穩壓可調電源的電路，內部包含限流電路、過熱保護電路、可以防止過載。其輸出電壓是固定不變的，這種固定電壓輸出，極大的限制了它的應用范圍。

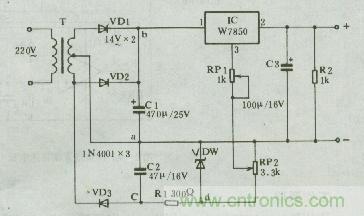

如下圖所示，此電路的核心器件是W7805。7805將調整器，取樣放大器等環節集于一體，內部包含限流電路、過熱保護電路、可以防止過載。具有較高的穩定度和可靠性。W7805屬串聯型集成穩壓器。其輸出電壓是固定不變的，這種固定電壓輸出，極大的限制了它的應用范圍。如果將W7805的公共端即3腳與地斷開，通過一只電位器接到-5V左右的電源上，就可以在改變電位器阻值的同時，使集成穩壓器的取樣電壓及輸出電壓都隨之改變。圖中RP1就是為此而設計的。只要負電壓的大小取得合適便能使輸出電壓從0V起連續可調，輸出電壓的最大值由W7805的輸入電壓決定，本穩壓器0V~12V可調。VD3整流，C2濾波，VD4穩壓后提供5V負電壓。
圖題：電路圖
元件選擇
變壓器應選用5VA，輸出為雙14V；二極管VD1~VD4選用1N4001；VDW選用穩壓值為5-6V的2CW型穩壓管；RP1用普通電位器；RP2為微調電阻。IC用7805；其它元件參數圖中已注明，無特殊要求。
電路調試
元件焊接無誤后可通電調試，首先測b點 對地電壓，空載時應在18V左右；d點電壓大約為-5.5V--6V，如不正常，可重點檢查VD3，C2，R1，VDW，RP2等元件，然后再測量輸出電壓，旋動RP1，萬用表指針應能在較大范圍變動，說明穩壓器工作正常；最后調整RP2，先將RP1旋至阻值最小，微調RP2使輸出電壓為零，再旋動RP1，輸出電壓即可在0--12V之間變化。
