中心議題：
- ZVS轉換器的輸出電容
- 從輸出電容中獲得儲能
- 輸出電容的常見問題
功率轉換開關頻率一直在不斷提高，以便最大限度地提升功率密度，軟開關技術如零電壓開關（ZVS）正逐漸普及以進一步提高開關頻率。隨著開關頻率的增大，功率MOSFET的寄生特性不再可以忽略不計。對于采用ZVS拓?fù)涞墓β兽D(zhuǎn)換器設計，在所有寄生元素中最為重要的寄生參數就是輸出電容，它決定了需要多少電感來提供ZVS的工作條件。
過去，許多設計人員都使用粗略假設來提供等效輸出電容值，因?yàn)檩敵鲭娙萃ǔ６贾付?5V漏源電壓。不過，傳統的等效輸出電容值在實際應用中卻沒有多大幫助，因?yàn)樗S漏源電壓變化，并且在開關導通/關斷期間不能提供準確的儲能信息。在功率轉換器工作電壓下，新定義的輸出電容提供等效的儲能，能夠?qū)崿F(xiàn)更優化的功率轉換器設計。
ZVS轉換器的輸出電容
在軟開關拓?fù)渲校ㄟ^諧振作用，利用電感（漏電感和串聯電感或變壓器中的磁化電感）中的儲能使開關管輸出電容放電來實現零電壓導通。因此，電感必須精確設計，以防止硬開關引起的附加功耗。下面的公式是零電壓開關的基本要求。
其中，Ceq是開關等效輸出電容，CTR是變壓器寄生電容。
其中，CS是開關等效輸出電容。
公式（1）用于移相全橋拓?fù)洌剑?）用于LLC諧振半橋拓?fù)洹Ｔ趦蓚€(gè)公式中輸出電容都起著重要作用。如果在公式（1）中假設輸出電容很大，則由公式將得出較大的電感。然后，此大電感將降低初級di/dt，并降低功率轉換器的有效占空比。相反，太小的輸出電容將導致較小的電感和有害的硬開關。另外，公式（2）中太大的輸出電容將限制磁化電感并引起循環電流的增加。因此，對于優化軟開關轉換器設計，獲取準確的開關輸出電容值將非常關鍵。通常，針對等效輸出電容的傳統假設傾向于使用較大數值。所以，根據公式（1）或（2）選擇電感后，設計人員還需調整功率轉換器參數，并經過多次反復設計，因?yàn)槊總€(gè)參數都相互關聯，例如，匝數比、漏電感、以及有效占空比。而且，功率MOSFET的輸出電容將跟隨漏源電壓變化。在功率轉換器工作電壓下，提供等效儲能的輸出電容是這些應用的最佳選擇。
從輸出電容中獲得儲能
在電壓與電荷關系圖（圖1）上，電容為直線的斜率，電容中的儲能為該直線下包含的面積。雖然功率MOSFET的輸出電容呈非線性，并依據漏源電壓的變化而變化，但是輸出電容中的儲能仍為非線性電容線下的面積。因此，如果我們能夠找出一條直線，由該直線給出的面積與圖1所示變化的輸出電容曲線所包含的面積相同，則直線的斜率恰好是產生相同儲能的等效輸出電容。

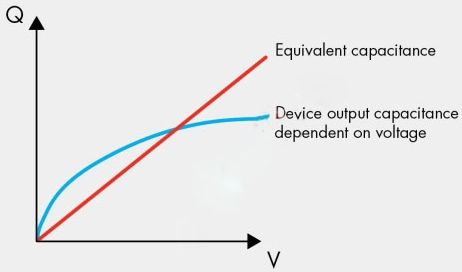

圖1：等效輸出電容的概念
對于某些老式平面技術MOSFET，設計人員可能會用曲線擬合來找出等效輸出電容。
于是，儲能可由簡單積分公式獲得。
最后，有效輸出電容為：
[page]
圖2（a）顯示了輸出電容的測量值及由公式（3）得出的擬合曲線。然而，對于具有更多非線性特性的新式超級結MOSFET而言，則簡單的指數曲線擬合有時不夠好。圖2（b）顯示了最新技術MOSFET的輸出電容測量值及用公式（3）得出的擬合曲線。兩者在高壓區的差距將導致等效輸出電容的巨大差異，因?yàn)樵诜e分公式中電壓與電容是相乘的。圖2（b）中的估計將得出大得多的等效電容，這會誤導轉換器的初始設計。

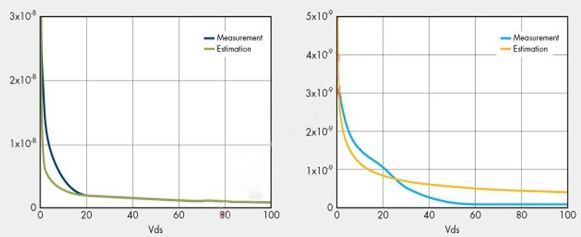

圖2：輸出電容估算：（a）老式MOSFET，（b）新式MOSFET
如果依據漏源電壓變化的輸出電容值可得，則輸出電容儲能可用公式（4）求出。雖然電容曲線顯示在數據表中，但要想從圖表中精確讀出電容值并不容易。因此，依據漏源電壓變化的輸出電容儲能將由最新功率MOSFET數據表中的圖表給出。通過圖3顯示的曲線，使用公式（5）可以得到期望的直流總線電壓下的等效輸出電容。

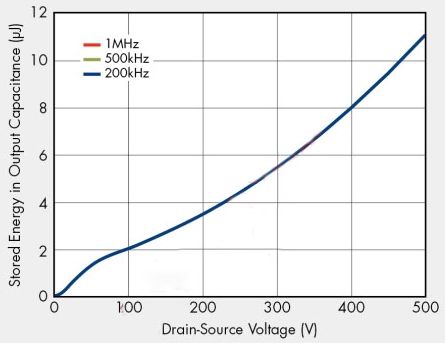

圖3：輸出電容中的儲能
輸出電容的常見問題
在許多情況下，開關電源設計人員會對MOSFET電容溫度系數提出疑問，因?yàn)楣β蔒OSFET通常工作在高溫下。總的來說，可以認為MOSFET電容對于溫度而言始終恒定。MOSFET電容由耗盡長度、摻雜濃度、溝道寬度和硅介電常數所決定，但所有這些因素都不會隨溫度而產生較大變化。而且MOSFET開關特性如開關損耗或開/關轉換速度也不會隨溫度而產生較大變化，因?yàn)镸OSFET是多數載流子器件，因而開關特性主要是由其電容決定。當溫度上升時，等效串聯柵極電阻會有略微增加。這會使MOSFET在高溫下的開關速度稍許降低。圖4顯示了根據溫度變化的電容。溫度變化超過150度時，電容值的變化也不超過1%。

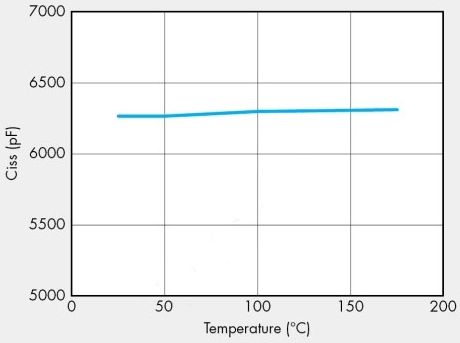

圖4：MOSFET電容與溫度的關系
設計人員感興趣的另一個地方是MOSFET電容的測試條件。大多數情況下，輸出電容在1MHz頻率和Vgs為0V的條件下測量。事實上存在著柵漏間電容、柵源間電容及漏源間電容。但實際上卻不可能單獨測量每一電容。因此，柵漏間電容和漏源間電容之和總稱為輸出電容，通過并聯兩個電容來測量。為使它們并聯，將柵極與源極短接在一起，即Vgs=0V。在開關應用中，當MOSFET在柵極加偏置電壓而導通時，輸出電容通過MOSFET溝道而短路。僅當MOSFET關斷時，輸出電容值才值得考慮。關于頻率，如圖5所示，低壓下的輸出電容在低頻時稍有增加。低頻時，因?yàn)闇y試設備的限制，有時無法測量低漏源電壓下的電容。圖5中，當漏源電壓小于4V時，100kHz時的電容將無法測出。雖然輸出電容存在微小變化，但是等效輸出電容卻幾乎恒定，因?yàn)榈蛪合碌妮敵鲭娙菸⑿∽兓粫?huì)對儲能產生如圖3所示那樣大的影響。

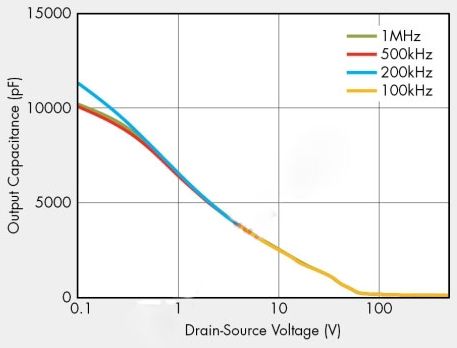

圖5：MOSFET電容與頻率的關系
本文小結
輸出電容是軟開關轉換器設計的重要部分。設計人員必須慎重考慮等效電容值，而不是將其固定為漏源電壓下的單一數值。除此之外，本文還提供了有關輸出電容測試條件和溫度系數的討論。
