CAT2300:安森美半導體推出帶開關控制器的電流鏡

發布時間:2011-09-19 來源:佳工機電網

產品特性:
  • 提供緊湊、高能效的電流監控方案
  • 精確控制及匹配SENSEFET的SENSE輸出
應用范圍:
  • 用于廣泛的固定及便攜設備應用

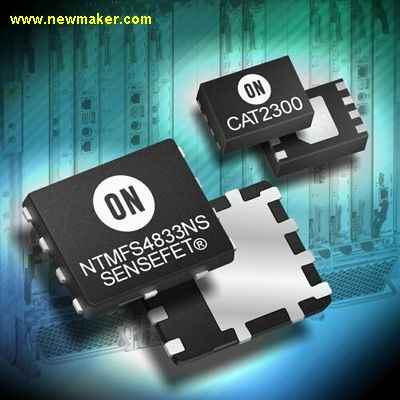

安森美半導體推出帶開關控制器的電流鏡CAT2300安森美半導體(ON Semiconductor)推出帶開關控制器的電流鏡CAT2300,將這器件與安森美半導體的NTMFS4833NS或NTMFS4854NS SENSEFET 功率MOSFET器件結合使用,能提供緊湊、高能效的電流監控方案。這些新器件的組合提供系統級電源管理,用于便攜計算機及網絡設備等應用。

精確控制及匹配SENSEFET的SENSE輸出與CAT2300的KELVIN電壓引腳,確保SENSEFET完整工作范圍內的精確電流監控。

CAT2300提供了分立電路方案之外的單芯片方案選擇,能夠為0.9伏(V)至5 V電源輸入端提供無傳感器的精密電流測量。這新器件提供達70毫安(mA)的電流鏡——相當于所測電流的25安(A),集成功率MOSFET的邏輯電平ON/OFF控制及其自身電路,將功耗降至幾乎為零。這器件還包含軟啟動功能。關閉模式下的電流消耗小于1微安(μA),配合電池供電應用延長使用時間。CAT2300采用節省空間的低高度2 mm x 3 mm TDFN-8封裝,適合用于完整的-40 oC至+85 oC工作溫度范圍。

NTMFS4833NS及NTMFS4854NS均為30 V、N溝道SENSEFET MOSFET,提供無損耗的電流感測及更高的精度。它們還具有低導通阻抗、低電容及低門電荷,將導電、驅動器及開關損耗降至最低。NTMFS4833NS和NTMFS4854NS的額定電流分別為26 A和24 A。

安森美半導體功率MOSFET副總裁Paul Leonard說:“以我們的雙器件組合替代包含多個元器件的分立方案,能夠提供節省印制電路板(PCB)占位面積、降低功耗及提升可靠性等優勢。CAT2300經過了優化,與我們的SENSEFET器件協同使用,提供簡單、緊湊及高能效的精確電流監控方案,用于廣泛的固定及便攜設備應用。”
