何謂注入電流-光輸出 (I-L) 特性？

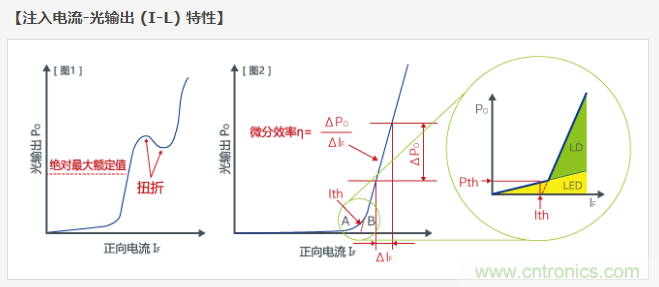

下圖是注入電流-光輸出 (I-L) 特性。
如果激光二極管通過放大得到的增益（Gain）高于內部損耗和磁鏡損耗，則產生振蕩。即存在振蕩電流閾值。最大輸出受到扭折（電流-光輸出直線的折彎）、COD（端面光破壞）、溫度引起的熱飽和等的限制。
注入電流-光輸出 (I-L) 特性：測量方法
測量激光二極管的光輸出時使用光功率計。
設置受光面時，使激光的所有光束都入射到光功率計的受光面上。
將受光面相對光軸傾斜5~20°，以避免來自光功率計受光面的反射光返回到激光二極管。

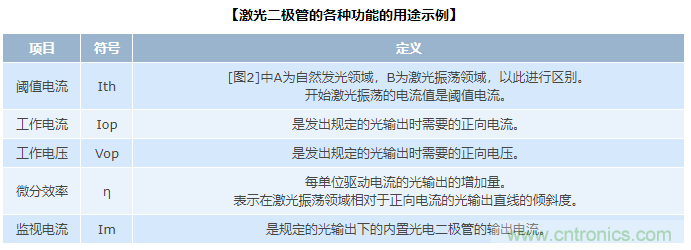

I-L特性表示正向電流 (IF) 和光輸出 (PO) 的關系，可讀取閾值電流 (Ith) 和工作電流 (Iop) 。
監視電流 (Im) 是用內置的光電二極管監視從激光芯片后面射出的激光時的輸出電流。
【測量示意圖】
注：
因?yàn)檫@些測量受溫度影響很大，所以請?jiān)诩す舛O管上安裝散熱板，使用溫度控制器在控制殼體溫度的狀態下測量。
