【導讀】在建筑照明中 LED 的使用正在不斷增長，其具有更高的可靠性和節能潛力。同大多數電子產品一樣，其需要一款電源來將輸入功率轉換為 LED 可用的形式。本文介紹的就是就是一種高效驅動LED離線式照明電路設計。
本文用切實可行的螺紋旋入式 LED 來替代白熾燈泡可能還需要數年的時間，而在建筑照明中 LED 的使用正在不斷增長，其具有更高的可靠性和節能潛力。同大多數電子產品一樣，其需要一款電源來將輸入功率轉換為 LED 可用的形式。在路燈應用中，一種可行的配置是創建 300V/0.35 安培負載的 80 個串聯的 LED。在選擇電源拓?fù)浣Y(jié)構時，需要制定隔離和功率因數校正 （PFC） 相關要求。隔離需要大量的安全權衡研究，其中包括提供電擊保護需求和復雜化電源設計之間的對比權衡。在這種應用中，LED 上存在高壓，一般認為隔離是非必需的，而 PFC 才是必需的，因?yàn)樵跉W洲 25 瓦以上的照明均要求具有 PFC 功能，而這款產品正是針對歐洲市場推出的。

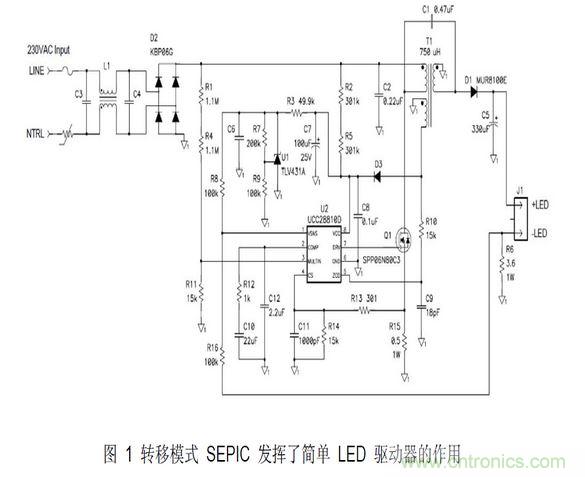

就這種應用而言，有三種可選電源拓?fù)洌航祲和負洹⑥D(zhuǎn)移模式反向拓?fù)浜娃D(zhuǎn)移模式 （TM） 單端初級電感轉換器 （SEPIC） 拓?fù)洹．?dāng) LED 電壓大約為80 伏特時，降壓拓?fù)淇梢苑浅Ｓ行У乇挥糜跐M足諧波電流要求。在這種情況下，更高的負載電壓將無法再繼續使用降壓拓?fù)洹Ｄ敲矗藭r(shí)較為折中的方法就是使用反向拓?fù)浜?SEPIC 拓?fù)洹EPIC 具有的優點是，其可鉗制功率半導體器件的開關波形，允許使用較低的電壓，從而使器件更為高效。在該應用中，可以獲得大約 2% 的效率提高。另外，SEPIC 中的振鈴更少，從而使 EMI 濾波更容易。圖 1 顯示了這種電源的原理圖。
該電路使用了一個升壓 TM PFC 控制器來控制輸入電流波形。該電路以離線為 C6 充電作為開始。一旦開始工作，控制器的電源就由一個 SEPIC 電感上的輔助繞組來提供。一個相對較大的輸出電容將 LED 紋波電流限定在 DC 電流的20%。補充說明一下，TM SEPIC中的 AC 電通量和電流非常高，需要漆包絞線和低損耗內層芯板來降低電感損耗。
