【導讀】很多新手都比較頭疼直流升壓芯片的選擇。令人困惑的是選擇升壓芯片必須要考慮到幾個參數。這幾個參數直接影響到升壓芯片的選擇。本文針對直流升壓芯片的選擇和種類等一一做出詳細的介紹。圖片解析升壓芯片選擇的重要性。
直流升壓芯片的選擇
關于升壓芯片的選擇主要從輸入輸出電壓入手。DCDC輸入電壓范圍較寬，不過還是盡量接近實際輸入值，這樣效率較高。
其次看是否隔離輸出，這點要根據設計需要，一般第一級電源采用隔離型較好，內部用于不同電壓等級的應用，可采用非隔離型，降低成本。如果作為輸入或輸出隔離器件使用，如需要兩側供電的光電隔離器等，還要看紋波和電磁兼容性能，一般工業應用選擇IEC三級足以。最后還要看效率，效率越高，電路板能耗越小，發熱也就越小。
直流升壓芯片的種類
下面就對升壓芯片的種類進行介紹，并順帶提及一下哪種升壓芯片是電路結構較為簡單的。
直流升壓芯片通常有PWM、PWF和電荷泵三種。推薦一款DC-DC器件CS5171或CS5173，這款器件的輸入電壓范圍是2.7V~30V，它可以實現升壓、降壓和反相，還可以實現對稱正負雙電源輸出，輸出電壓范圍1.28V~40V，最大輸出電流1.5A，SO-8封裝。

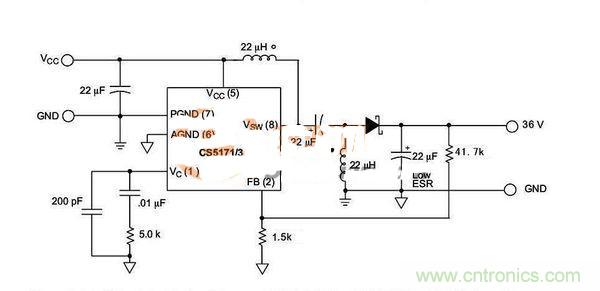

實用電路如圖1。
經過本篇文章的介紹，希望大家能夠?qū)χ绷魃龎盒酒倪x用及種類有所了解，小編也將繼續為大家整理此類相關知識，希望大家在閱讀過后能夠有所收獲。
