當產品一旦測試不合格，那么隨之而來的肯定是EMC整改通知書。在EMC整改過程中很多管理人和技術人員并不太明白該從何處入手，今天我們就來分析EMC整改常遇到的問題和一些整改建議。
首先我們來從EMC測試項目構成說起，EMC主要包含兩大項：EMI（干擾）和EMS（產品抗干擾和敏感度）。當然這兩大項中又包括許多小項目，EMI主要測試項：RE（產品輻射，發射）、CE（產品傳導干擾）、Harmonic（諧波）、Ficker（閃爍）。EMS主要測試項：ESD（產品靜電）、EFT（瞬態脈沖干擾）、DIP（電壓跌落）、CS（傳導抗干擾）、RS（輻射抗干擾）、Surge（雷擊）、PMS（磁場抗擾）。通過這些測試項目我們不難看出EMC測試主要圍繞產品的電磁干擾和敏感度兩部分，如果一旦產品不符合安全認證標準需要EMC整改的時候我們可以通過降低其材料和零部件進行整改。
一、EMC整改意見：
1、在拿到整改意見書以后，需要提前定位好EMC整改計劃。沒有定位好計劃就去盲目的整改產品就像無頭的蒼蠅一樣到處亂動，這樣只會增加整改的成本。
2、定位手段，對于這里小編覺得主要可以分為兩點。第一：直覺判斷，需要完全依托工程師的直覺和經驗來進行判斷。第二：比較測試，根據測試儀器所提供的數據來進行分析問題。
二、EMC整改流程：
1、RE超標整改流程：

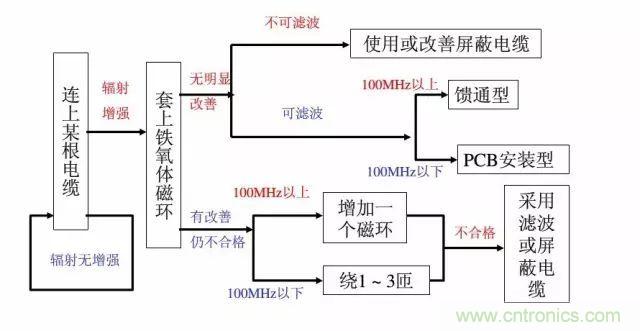

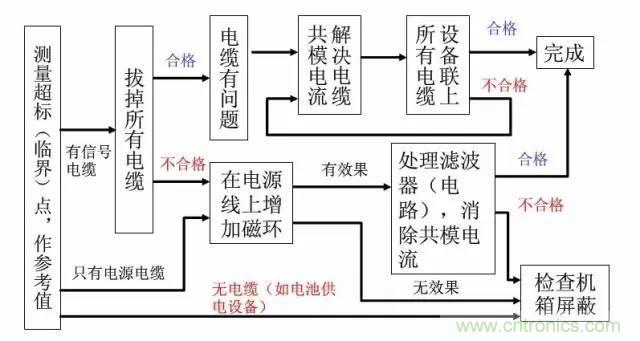

2、電線電纜超標整改流程：
3、信號電纜整改流程：

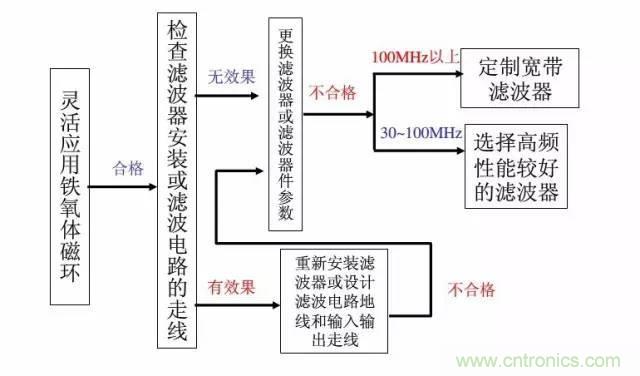

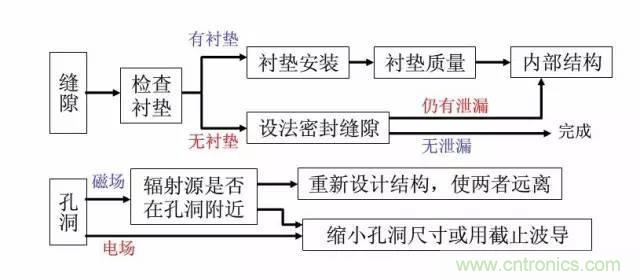

4、屏蔽體泄漏整改流程：

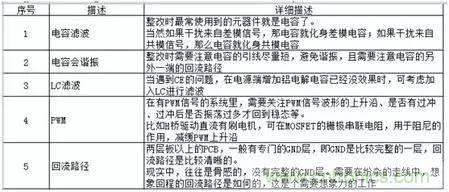

三、EMC整改的一些小建議
1、電容的濾波作用
即頻率f越大，電容的阻抗Z越小。
當?shù)皖l時，電容C由于阻抗Z比較大，有用信號可以順利通過；

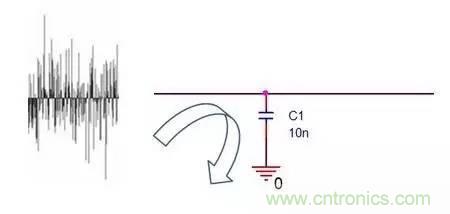

當高頻時，電容C由于阻抗Z已經很小了，相當于把高頻噪聲短路到GND上去了。
2、電容濾波在何時會失效
整改中常常會使用電容這種元器件進行濾波，往往有“大電容濾低頻，小電容濾高頻”的說法。

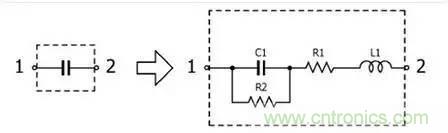

以常見的表貼式MLCC陶瓷電容為例，進行等效模型如下：
容值10nF，封裝0603的X7R陶瓷的模型參數如下：
由于等效模型中既有電容C，也有電感L，組成了二階系統，就存在不穩定性。對電路回路來說，就是會發生諧振，諧振點在如下頻率處：

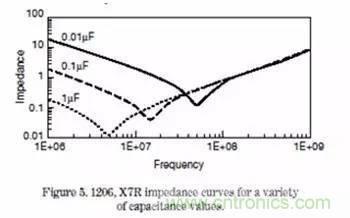

下圖是諧振曲線的示例：
即常說的在諧振點前是電容，諧振點之后就不再是電容了。
3、LC濾波何時使用

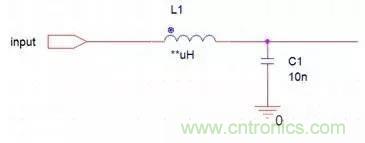

如果串聯電感L，再并聯組成C，就形成了LC濾波：

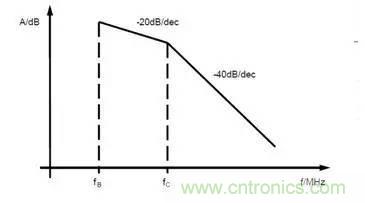

單獨一個電容C是一階系統，單獨一個電感L也是一階系統，在幅值衰減斜率是-20dB。但LC組成的二階系統，幅值衰減斜率是-40dB，更靠近理想的“立陡”的截止頻率的效果，即濾波效果更好。
4、PWM頻率到底是多少

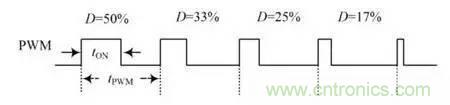

往往提到PWM，比如會說用20kHz PWM驅動電機等。但實際上，這個20kHz僅代表PWM的脈沖周期是50us：
那么所謂的20kHz PWM在頻域上的頻率點落在哪里呢，如下公式：
對于階躍信號來說，由于上升時間tr無窮小，則頻率f無窮大。當頻率高了之后，寄生參數則不能在忽略，會引發很多諧振的問題。
從信號上來看，就是很陡峭的階躍信號會有過沖和振蕩的問題。簡單來說就是頻率f越大，則噪聲所占的頻率就會越寬泛，即EMC特性就會越差。
5、如何將原理圖和PCB對應起來

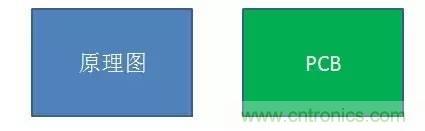

由于細分工種的問題，原理圖和PCB被割裂開來，由兩組人進行分工作業：

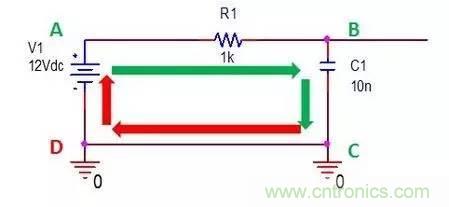

例如在原理圖上有如下的電路：
其隱含一個問題就是在PCB上其實V1的負極和C1的負極是有一條線（PCB layout工具軟件中用的詞比較準確，Trace，蹤跡/軌跡）。
往往在設計階段A->B->C是都會關注的。如果EMC出現問題，除了要在原理圖上查找電路參數的問題，還需要特別關注C->D，即回流路徑。

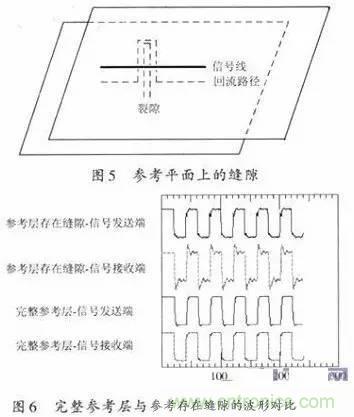

如果回流路徑不順暢，會造成信號的畸變：

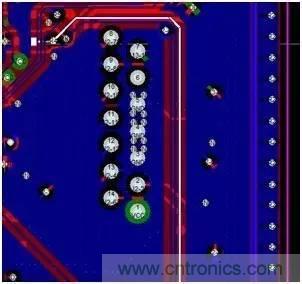

比如在EMC試驗時，MCU的ADC采集到的信號被干擾到了，則除了在原理圖上分析外，在PCB上講該信號高亮出來，然后再耐心尋找該信號的回流路徑是否有不順暢的地方：
對著信號線頭腦中想象回流路徑，有點意識流的感覺。
四、總結
