- 雙向 EMI/RFI 濾波和具有集成 ESD 保護功能的線路終端
- 在 VCC 線路上提供系統級的 ESD 保護
- 移動手機、 PDA、視頻控制臺、筆記本電腦等

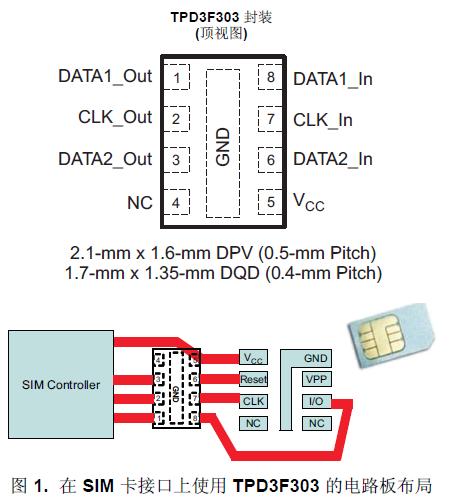

TPD3F303 是一款用于 SIM 卡接口的三通道集成型 EMI 濾波器。 該器件集成了一個 VCC 箝位，用于在 VCC 線路上提供系統級的 ESD 保護。 在 CLK 線路上設有阻值為 47Ω 的終端電阻器，并在 DATA 和 RST 線路上采用了一個 100Ω 終端。
低通濾波器陣列降低了 EMI 輻射并提供了系統級的 ESD 保護。 憑借其小外形封裝及易用型引腳配置，TPD3F303 濾波器可適合廣泛的應用，例如：移動手機、 PDA、視頻控制臺、筆記本電腦等等。
TPD3F303 專為抑制那些容易遭受電磁干擾的系統中的 EMI/RFI 噪聲而設計。 該濾波器系列內置一個 ESD 保護電路，用于防止應用在遭受遠遠超過 IEC 61000-4-2 (Level 4) 規格值的 ESD 應力時受損。 TPD3F303 的規定工作溫度范圍為－40°C 至 85°C。
特性
* 雙向 EMI/RFI 濾波和具有集成 ESD 保護功能的線路終端
* 牢固可靠的 ESD 保護超過了 IEC 61000-4-2 (Level 4) 規格的要求
±15-kV 人體模型(HBM)
±15-kV IEC 61000-4-2 （接觸放電）
±15-kV IEC 61000-4-2 （空氣間隙放電）
* 擊穿電壓： 6V
* 低噪聲 C-R-C 濾波器拓撲結構
* 集成型 VCC 箝位免除了增設外部 ESD 保護的需要
* 采用節省空間的 DPV 封裝 （0.5mm 間距）、DQD 封裝 （0.4mm 間距）
* 應用
移動手機
PDA
視頻控制臺
便攜式計算機
