這個需求寬帶隙（WBG）技術器件應運而生, 如碳化硅場效應管(SiC MOSFET) 。它們能夠提供設計人員要求的更低的寄生參數滿足開關電源（SMPS）的設計要求。
650V 碳化硅場效應管器件在推出之后，可以補充之前只有1200V碳化硅場效應器件設計需求，碳化硅場效應管(SiC MOSFET)由于能夠?qū)崿F(xiàn)硅場效應管(Si MOSFET)以前從未考慮過的應用而變得更具有吸引力。
碳化硅MOSFET越來越多用于千瓦級功率水平應用，涵蓋如通電源，和服務器電源，和快速增長的電動汽車電池充電器市場等領域。
碳化硅MOSFET之所以有如此的大吸引力，在于與它們具有比硅器件更出眾的可靠性，在持續使用內部體二極管的連續導通模式（CCM）功率因數校正（PFC）設計, 例如圖騰功率因子校正器的硬開關拓撲中，碳化硅MOSFET可以得到充分利用。
此外，碳化硅MOSFET也可應用更高的開關頻率，因而可以實現體積更小，更加緊湊的電源轉換器設計。
沒有免費的午餐
當然，世上是沒有免費午餐的，在內部體二極管和寄生參數方面，碳化硅MOSFET比硅 MOSFET具有更多的優勢，但代價是在某些方面參數碳化硅MOSFET性能比較差。
這就要求設計人員需要花時間充分了解碳化硅MOSFET的特性和功能，并考慮如何向新拓撲架構過渡。有一點非常明顯：碳化硅MOSFET并不是簡單地替換硅MOSFET，如果這樣使用碳化硅MOSFET可能會導致效率下降而不是升高。
例如，碳化硅CoolSiC器件的體二極管正向電壓（VF）是硅CoolMOS器件的四倍。如果不對電路進行相應調整，很有機會在諧振LLC轉換器上在輕負載時效率可能下降多達0.5％。設計人員還應注意，如果要在CCM圖騰PFC設計中獲得最高的峰值效率，則必須通過打開碳化硅MOSFET溝道而不是只通過體二極管進行升壓。
另一個要考慮的因素是器件結殼熱阻，這方面CoolMOS稍有優勢，由于CoolSiC芯片尺寸較小，在相同封裝情況下，CoolSiC熱阻為1.0K/W（IMW65R048M1H），而CoolMOS則為0.8K/W（IPW60R070CFD7），但實證明這些熱阻的差異在實際設計中可以忽略。
在工作溫度范圍內導通電阻與硅器件比較
從器件參數上，設計人員可以快速明白碳化硅MOSFET其中好處之一，這個參數是導通電阻RDS（on）。
在芯片溫度100°C時，CoolSiC有較低的倍增系數（multiplication factor，K），約為1.13，而CoolMOS則為1.67，這意味著在芯片溫度100°C時的工作溫度下，一個84mΩ的CoolSiC器件具有與57mΩ CoolMOS器件相同的RDS（on）。
這也清楚地表明，僅僅比較數據手冊中硅MOSFET和碳化硅MOSFET的 RDS（on）并不能反應實際導通損耗的問題。在芯片溫度低范圍，CoolSiC由于其較低的斜率倍增系數和對溫度的低依賴性，讓CoolSiC具有更高的擊穿電壓V（BR）DSS，因此比硅器件具有更大優勢，這對于那些位于室外或需要在低溫環境中啟動的設備非常有幫助。

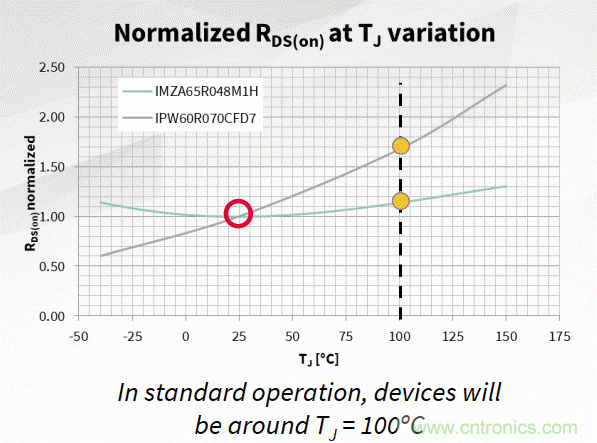

圖1：在芯片溫度25°C工作溫度兩種器件導通電阻基本相當, 溫度對CoolSiC RDS（on）的影響比CoolMOS要低
與CoolMOS驅動設計中相同，CoolSiC MOSFET也可以使用EiceDRIVER驅動集成電路。但是，應注意的是，由于傳輸特性的差異（ID與VGS），CoolSiC這個器件的柵極電壓（VGS）應以18V驅動，而不是CoolMOS使用的典型值12V。
這樣才可提供CoolSiC數據表中定義的RDS（on），如驅動CoolSiC電壓限制為15V時它的導通電阻值高出18％。
如果設計CoolSiC電路時允許選擇新的驅動集成電路器，則值得考慮具有較高欠壓鎖定（約13V）的驅動集成電路，以確保CoolSiC 和系統可以在任何異常工作條件下安全運行。
碳化硅MOSFET的另一個優點是在25°C至150°C溫度之間，對傳輸特性的改變非常有限。
圖2：在25°C（左）和150°C（右）的傳輸特性曲線表明，碳化硅MOSFET 受到的影響明顯低于硅MOSFET。
避免負柵極電壓
需要注意的一個問題是要確保不允許柵極-源極關斷電壓（VGS）變得負值過大。理想情況下，不應施加負的關斷電壓，但所以在實際設計電路時，設計工程師應在原型制作時進行檢查，將電路電壓振蕩降低不要讓振蕩電壓影響柵極-源極關斷電壓變成負值。
當VGS低于-2V，且持續時間超過15ns，這樣可能出現柵極閾值電壓（VGS（th））漂移，導致RDS（on）增大，以及整個應用生命周期內系統效率降低。負VGS出現的一個原因是由關斷時驅動集成電路和碳化硅MOSFET之間電路板寄生電感制造的柵源極電壓振蕩，這振蕩是由于碳化硅MOSFET關斷時電路板寄生電感有高速關斷電流(di/dt)通過所致。
第二個常見原因是導通時由電容驅動的柵極-源極電壓，其源于半橋配置中第二個碳化硅MOSFET的高dv/dt開關。
硅MOSFET設計中在此類問題一般可以通過柵極驅動器和硅MOSFET柵極之間插入一個高阻值電阻，或找到一種減慢di/dt和dv/dt的方式來解決。不幸的是，這些方法會導致開關損耗增加和系統效率降低。而在使用碳化硅MOSFET時，只需在柵極和源極之間增加一個二極管電壓鉗位即可解決這一難題。
在碳化硅MOSFET的設計中，如果該振蕩問題是純電感性，降低振蕩方法是將碳化硅MOSFET源極分為電源極和驅動器源極，鉗位二極管連接碳化硅MOSFET柵極和驅動器源極之間。
當然首選方法并使用開爾文源極（Kelvin source）封裝的碳化硅MOSFET，特別在大電流應用中。
例如，在3.3kW 連續導通模式（CCM）圖騰PFC中，關斷電流可以達到25A至30A。CoolSiC IMZA65R048M1H的開通損耗EON比不使用開爾文源極封裝的相同RDS（on）的 TO-247封裝碳化硅MOSFET, IMWA65R048M1H能夠降低三倍。

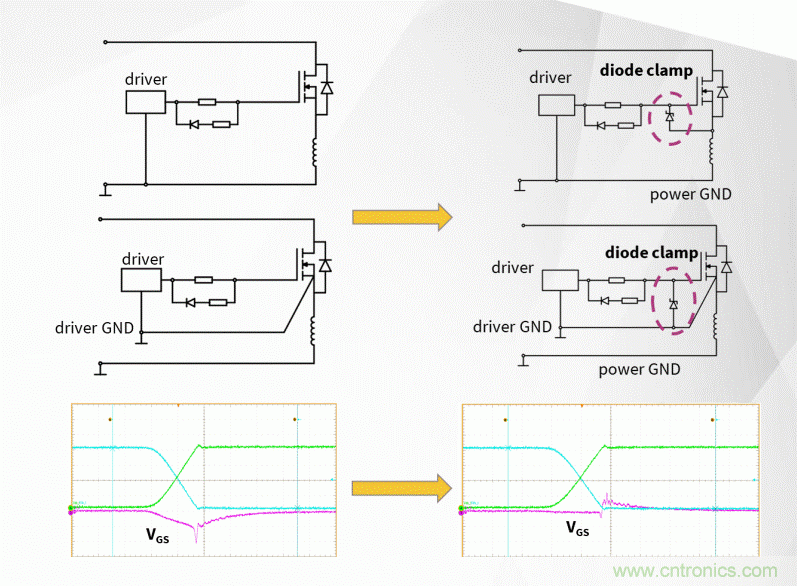

圖3：為避免碳化硅MOSFET的柵極電壓變?yōu)樨撝担瑧?yīng)考慮使用二極管鉗位、或獨立的端和開爾文源極。
實現超過99％的效率
在漏極-源極電壓VDS高于50V時，CoolSiC MOSFET輸出電容COSS也比相對應的CoolMOS MOSFET更高，CoolSiC MOSFET相對較大輸出電容COSS實際上可以降低關閉期間的過沖水平。
對于這兩種器件技術，峰值VDS, max設置為數據表極限的80％。CoolMOS需要一個高柵極電阻來滿足要求，這種方法導致上面已經提到的效率降低，但CoolSiC設計則可以不使用這種電阻方案，因而進一步簡化了設計和布局以及它們的應用場景。這種好處取決于設計人員能否降低電路板寄生參數的實現。
碳化硅MOSFET的QOSS特性也有利于硬開關和諧振開關拓撲架構。與硅MOSFET相比，碳化硅MOSFET的電荷QOSS降低了75％，因此所需的放電時間更少，這會降低CCM圖騰柱PFC的Eon損耗。
而且，雖然CoolMOS CFD/CFD7系列的Qrr比上一代 CoolMOS CFD改進了十倍，但CoolSiC的Qrr參數再比CoolMOS CFD/CFD7的 Qrr又降低了五到十倍。
這意味著，通過使用48mΩCoolSiC器件，對于3.3kW CCM圖騰PFC而言，可以實現99％以上的效率，而在Dual Boost PFC設計中使用CoolMOS的最佳效率只能達到98.85％的峰值。
而且，盡管碳化硅MOSFET成本較高，但如果比較兩種設計方法的物料清單（BOM），結果是碳化硅MOSFETSiC解決方案物料清單相對的減少，可提供更具成本競爭力，而效率高達99％的解決方案。

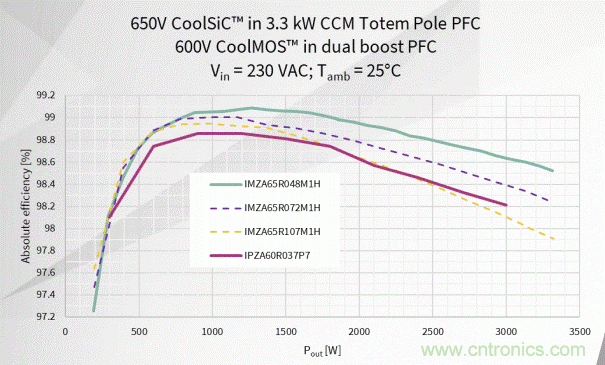

圖4：即便是107mΩ的CoolSiC CCM圖騰PFC其效率也接近99％，多數情況下性能都可超過最佳的CoolMOS Dual Boost PFC方案。
總結
多年來，盡管硅MOSFET的技術進步使其在寄生參數方面取得了顯著改善，但硅的基本物理學特性仍然在阻礙著其性能的進一步提高，這限制了創新且又簡單的拓撲結構應用，因而也阻礙了可持續綠色高效率的拓撲發展。
本文討論的碳化硅MOSFET技術在應用中同樣也存在挑戰，并非所有碳化硅MOSFET寄生特性都比硅MOSFET為好。但是，這種技術確實能夠提供許多優勢，加上在硬開關應用中的牢固性，使其值得在更高效電源轉換應用中考慮采用。
650V CoolSiC系列的推出令這些優勢更加明顯，從而使碳化硅MOSFET技術在將功率轉換效率推向更高極限的同時，在經濟方面也更加切實可行。
