【導讀】FFC連接器是一種使用扁平銅箔導體夾在絕緣薄膜之間的電纜連接器，其結構簡單，成本較低，適合標準化大批量生產。相比之下，FPC連接器則專門用于連接柔性印刷電路，它采用化學蝕刻工藝在柔性覆銅箔基材上制成線路，可實現更復雜的單面、雙面乃至多層電路設計。
在當今電子產品日益追求輕薄化與高可靠性的背景下，FFC（柔性扁平電纜）連接器與FPC（柔性印刷電路）連接器已成為電子設備內部連接的核心組件。
根據最新市場分析，FFC/FPC連接器全球市場規模正以年均7.5%的速度增長，到2029年相關設備出貨量將超過77億臺。
無論是智能手機的屏幕與主板連接，還是汽車電子中的傳感器布線，這些扁平而柔性的連接器都發揮著不可替代的作用。
一、技術定義與工作原理
FFC連接器是一種使用扁平銅箔導體夾在絕緣薄膜之間的電纜連接器，其結構簡單，成本較低，適合標準化大批量生產。相比之下，FPC連接器則專門用于連接柔性印刷電路，它采用化學蝕刻工藝在柔性覆銅箔基材上制成線路，可實現更復雜的單面、雙面乃至多層電路設計。
從工作原理來看，FFC/FPC連接器均通過精密觸點與柔性線路的導體部分接觸實現電氣連接。多數優質連接器如廣瀨FH63系列采用雙觸點結構搭配獨立彈簧，提供高接觸可靠性。
這些連接器通常配備鎖存機構確保連接穩定性，如Hirose的FH12系列采用旋轉手指操作鎖扣執行器，可輕松插入并實現可靠連接。
電氣參數方面，FFC/FPC連接器的典型間距為0.5mm或1.0mm，額定電流一般在0.5A至2A之間，工作溫度范圍覆蓋-40°C至+105°C，滿足大多數電子設備的苛刻環境要求。
二、技術優勢與獨特價值
FFC/FPC連接器的核心優勢在于其薄型化特性。與傳統線束連接相比，Molex的1.0mm間距FFC/FPC連接器可節約約30%的工藝成本，同時顯著減少組裝空間。
在可靠性方面，優質FFC/FPC連接器設計極為考究。以WURTH Elektronik的WR-FPC系列為例，其磷青銅基底鍍錫工藝的觸點材料可承受超過10，000次插拔循環，滿足工業級耐用性需求。
FFC/FPC連接器還具備出色的抗干擾能力。Hirose的FH63系列支持屏蔽式FFC，具有接地觸點，可有效預防電磁干擾(EMI)。
此外，這些連接器在高溫、高濕等惡劣環境下仍能保持穩定性能，如FH63系列具備±105°C耐熱能力，適應汽車電子和工業控制的苛刻環境。
三、多元應用場景
FFC/FPC連接器已滲透幾乎所有電子設備領域。在消費電子領域，智能手機中FFC/FPC連接器用于連接顯示屏、攝像頭模組和主板的案例最為典型。
在汽車電子領域，Hirose的FH63系列被廣泛應用于導航系統、車內攝影機和毫米波雷達等關鍵系統。這些連接器必須承受汽車環境的溫度劇烈變化和持續振動，對可靠性要求極高。
醫療設備是FFC/FPC連接器的另一個重要應用領域。WURTH Elektronik的686104188822型號在便攜式血糖儀中實現了傳感器、顯示屏與主控單元的高密度互聯。
在工業控制領域，這些連接器用于機器人關節控制、傳感器連接和驅動器通信等場景。WURTH的686106188822型號通過減少安裝高度至5.1mm，支持機器人在高頻振動環境下的穩定連接。
四、成本分析與選型要點
FFC與FPC連接器的成本結構存在顯著差異。數據顯示，FFC連接器的平均生產成本比FPC低30%-50%，交貨周期也縮短50%以上。這使得FFC連接器在成本敏感且需求標準化的應用中更受青睞。
在選型過程中，工程師需綜合考慮多個關鍵參數：
間距是首要考慮因素，常見0.5mm、0.8mm、1.0mm和1.25mm等規格，更小間距支持更高密度但成本也更高。
工作溫度必須符合設備運行環境要求，工業與汽車應用通常需要-40°C至+85°C或更寬范圍。
插拔壽命對需要頻繁維護的設備尤為重要，優質連接器可達10，000次以上插拔循環。
此外，鎖存機制、安裝方式（表面貼裝或通孔）、焊接工藝兼容性以及RoHS環保合規性也都是選型時的重要考量因素。
五、全球主要廠商與產品對比

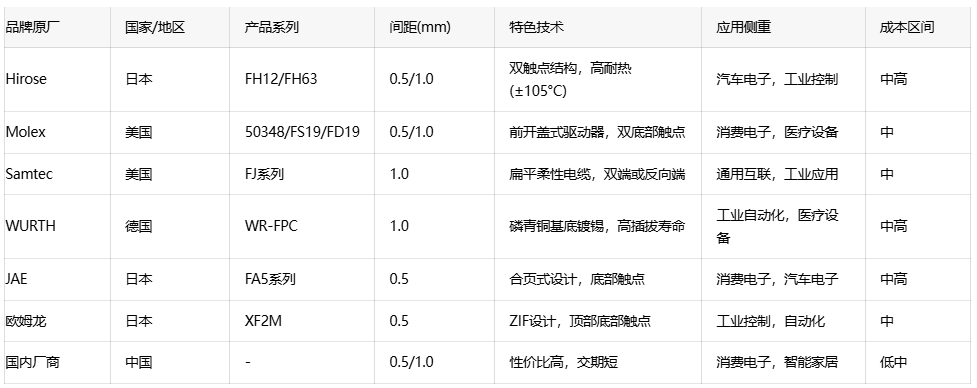

FFC/FPC連接器市場由多家國際知名廠商主導，同時國內廠商也在快速發展。以下為全球主要FFC/FPC連接器廠商對比：
國際品牌如Hirose、Molex和WURTH等在技術積累和可靠性方面具有優勢，產品通過嚴格的認證標準，適合汽車、醫療等高端應用。
國內廠商則憑借成本優勢和靈活的生產方式，在消費電子等領域快速發展。對于成本敏感的項目，國內品牌提供的FFC/FPC連接器在滿足基本性能需求的同時，可顯著降低物料成本。
六、選型要則與成本優化策略
在FFC/FPC連接器選型過程中，全生命周期成本評估至關重要。除了初始采購成本，還需考慮安裝成本、維護成本以及潛在故障帶來的風險成本。WURTH Elektronik通過模塊化設計實現快速交付，其標準型號交付周期為7-10天，支持小批量訂購，方便企業優化庫存成本。
對于大批量應用，如消費電子和智能家居設備，可優先考慮國內供應商的產品，在驗證可靠性的前提下降低成本。WURTH的梯度定價策略顯示，批量采購950個/圓盤的連接器單價可比單件采購降低40%以上。
在設計與安裝階段，應考慮生產效率因素。Molex的FS19系列前開蓋式FFC/FPC連接器設有前開蓋式驅動器，可提供牢固的電氣和機械接觸，同時簡化組裝流程。
此外，選型時還需關注連接器的二次鎖止機構、極化設計和應變消除等特性，這些設計雖會增加少量成本，但能顯著提升現場可靠性，降低長期維護費用。
隨著物聯網設備、汽車電子和可穿戴設備的蓬勃發展，FFC/FPC連接器正向著更高密度、更高可靠性和更優成本效益的方向演進。國際品牌在高端市場仍占據技術優勢，而國內廠商正憑借性價比和快速響應能力穩步提升市場份額。
在選型過程中，電子工程師需權衡性能、成本、交期與可靠性，在項目需求與產品生命周期之間找到平衡點，從而為每一款電子產品選擇最合適的連接解決方案。
